Кнопка багажника Opel Meriva B: ремкомплект и пайка

На Opel Meriva B кнопка открывания багажника может отказать полностью. Тогда крышку приходится открывать аварийно из салона, через багажник, что быстро превращается в ежедневное мучение. Частая причина - разрушение самой кнопки или окисление контактов в зоне крышки.

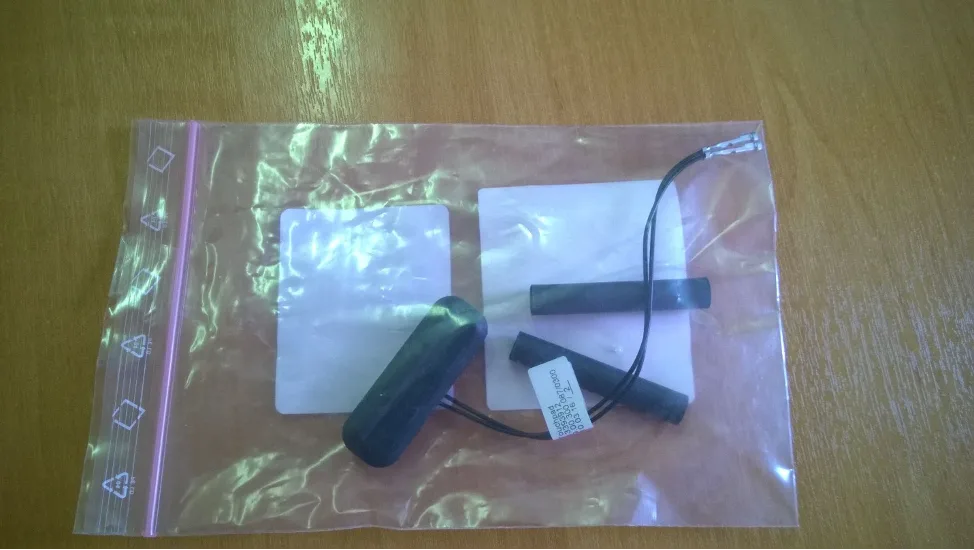

В этом разборе показана замена кнопки ремкомплектом GM 13393912: как открыть крышку, снять обшивку, демонтировать наружную панель с логотипом, снять проводку, впаять новую кнопку и проверить цепь.

Аварийное открытие

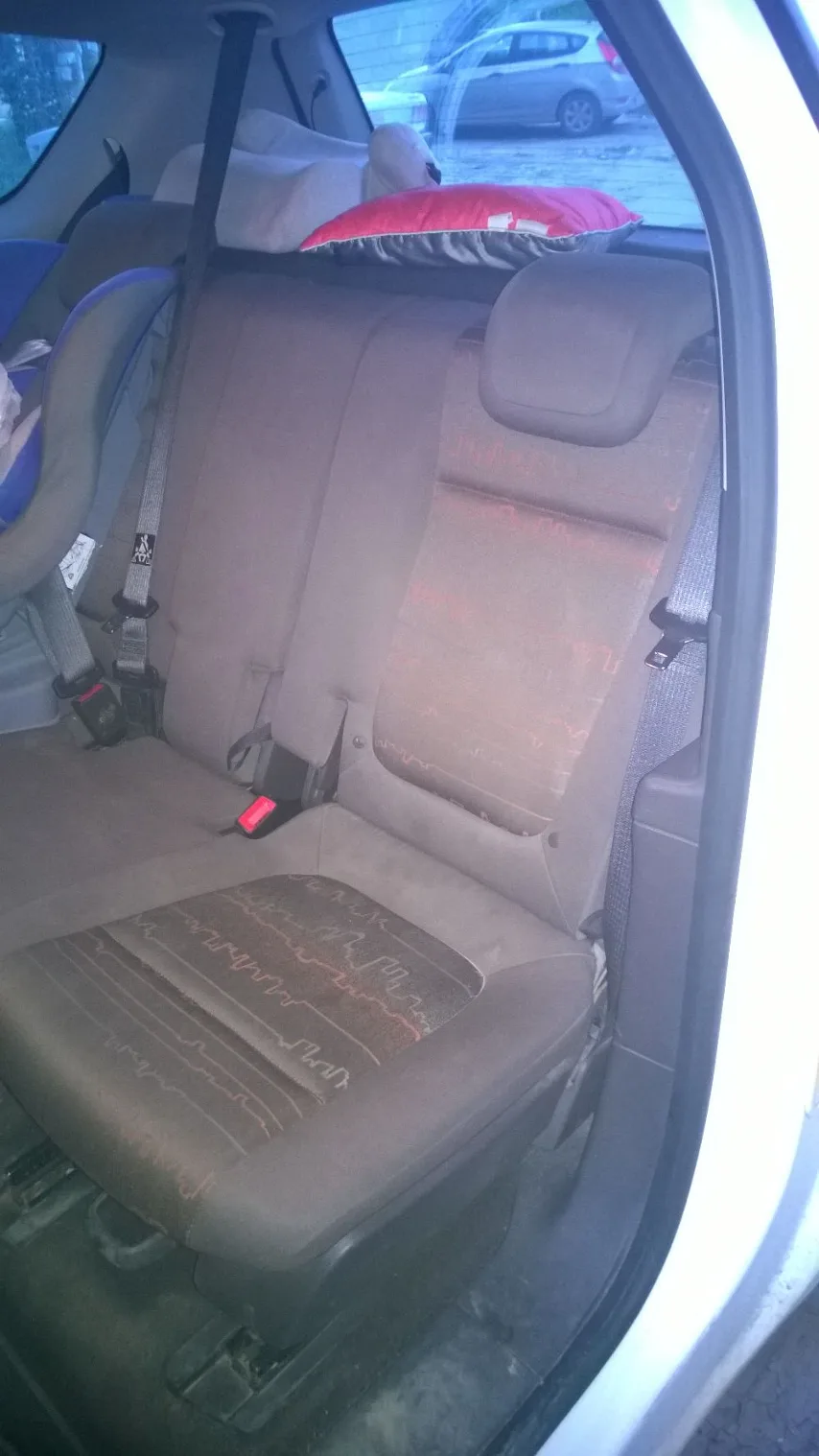

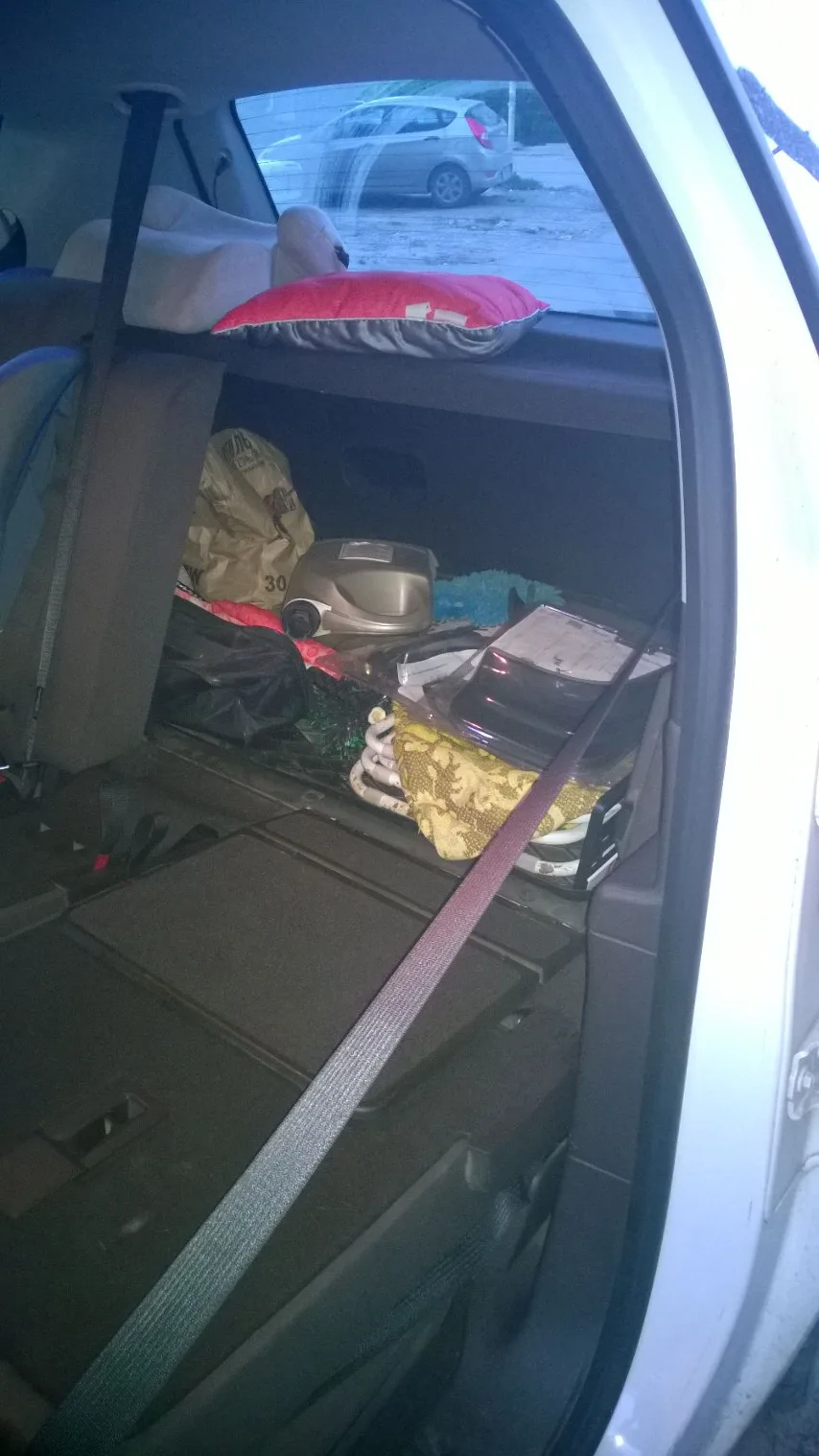

Если кнопка не работает, дверь багажника открывают изнутри. Нужно попасть в багажник через салон и найти аварийный рычажок замка.

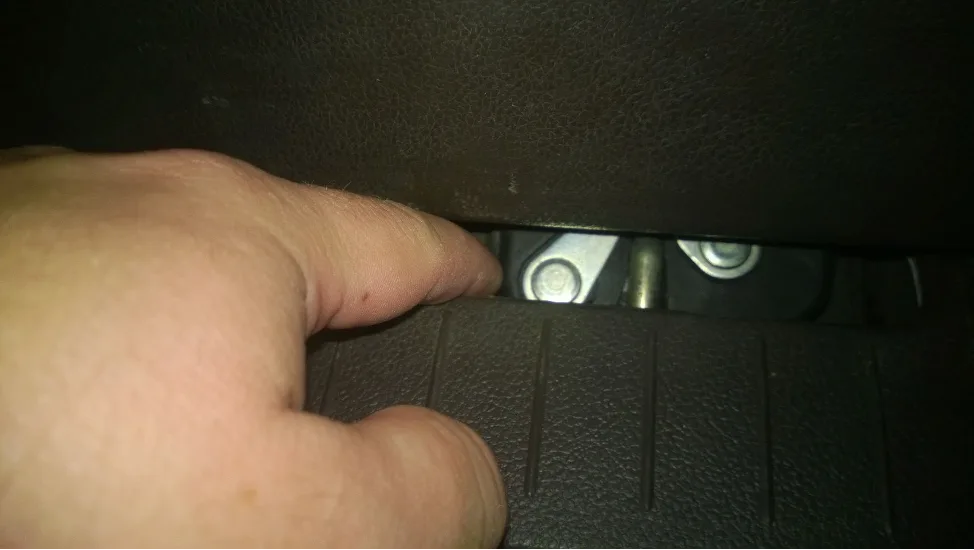

На стыке пола и двери есть отверстие. С левой стороны через него нащупывается рычажок. Нажимать нужно аккуратно, но с небольшим усилием.

После щелчка крышку отталкивают наружу. Если рычажок не находится сразу, не применяйте силу вслепую: лучше подсветить место фонариком.

Рычажок расположен сбоку от замка. Понимание его положения пригодится, если новая кнопка еще не установлена, а крышку нужно открыть повторно.

После нажатия замок отпускает крышку. Теперь можно переходить к разборке обшивки и накладки.

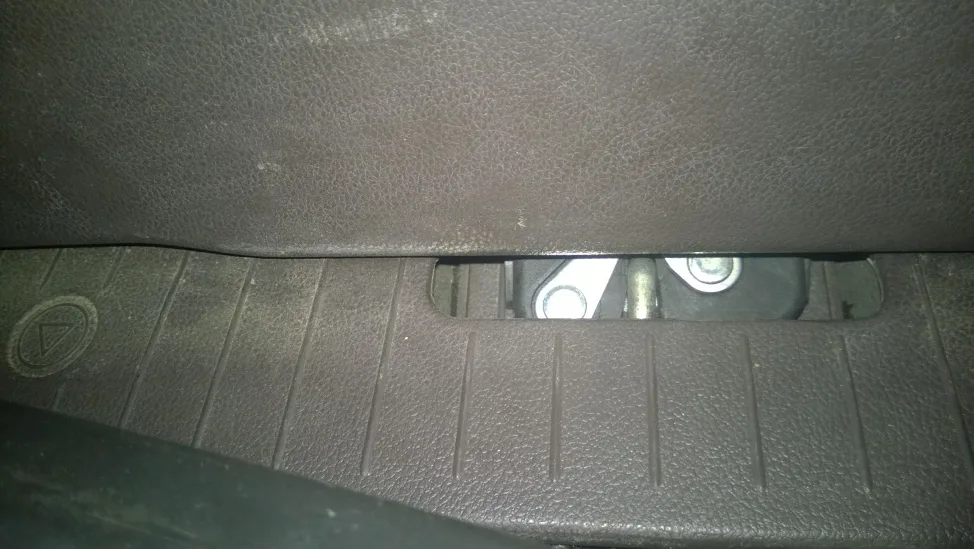

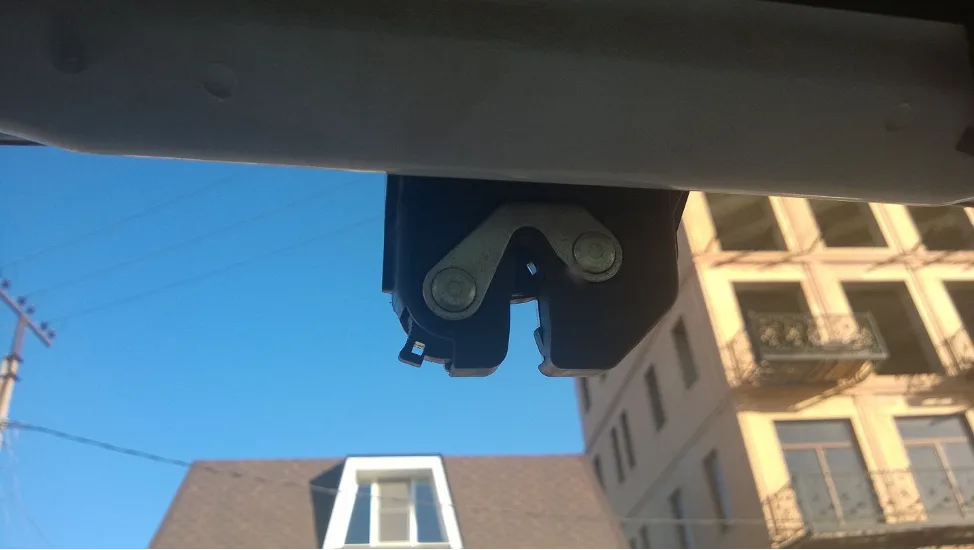

На фото видно положение рычажка относительно замка. Это полезный ориентир для диагностики и аварийного доступа.

Снятие обшивки и накладки

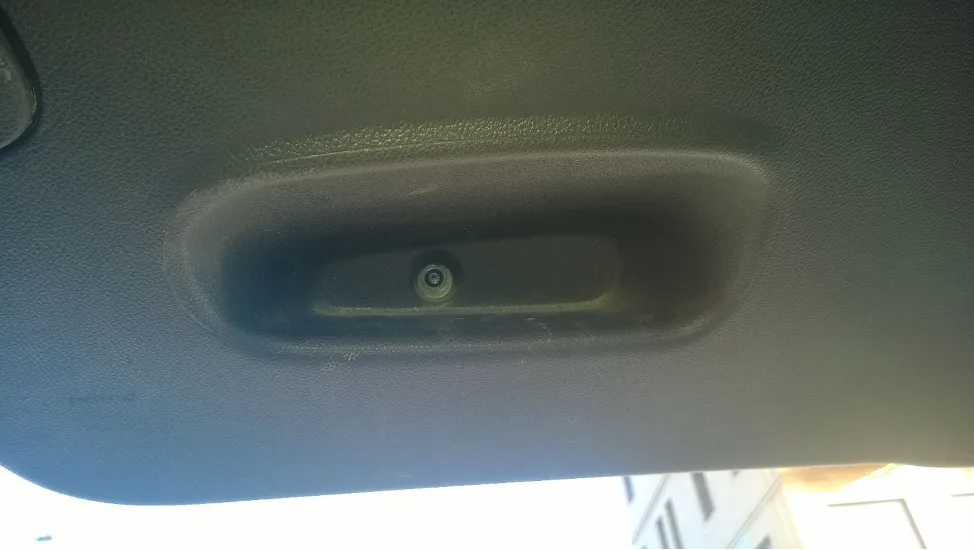

С внутренней стороны откручивают два самореза Torx. Пластиковая панель держится на пистонах, поэтому ее снимают равномерно, без рывка за один край.

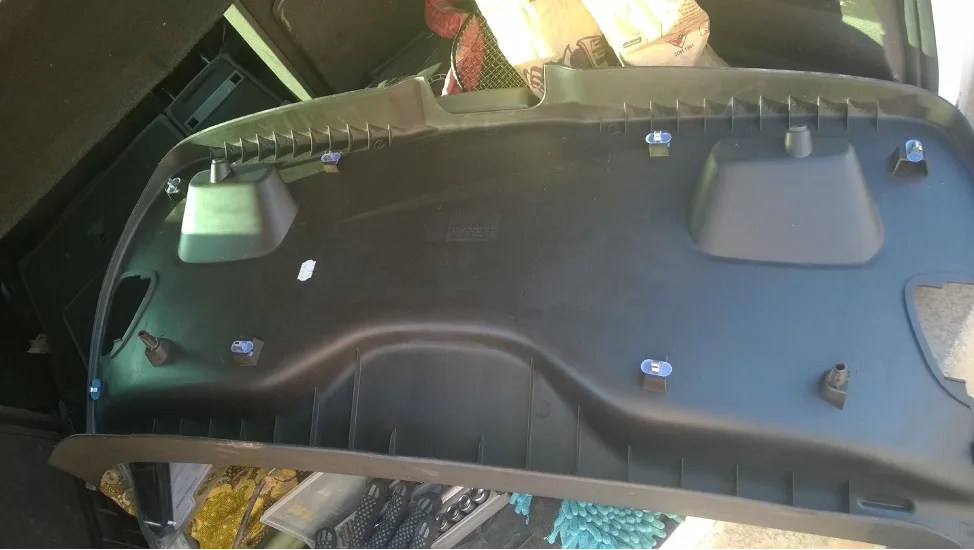

Панель держится на восьми пистонах. Если клипсы старые, часть может остаться в металле крышки. Перед сборкой их лучше вернуть на панель или заменить.

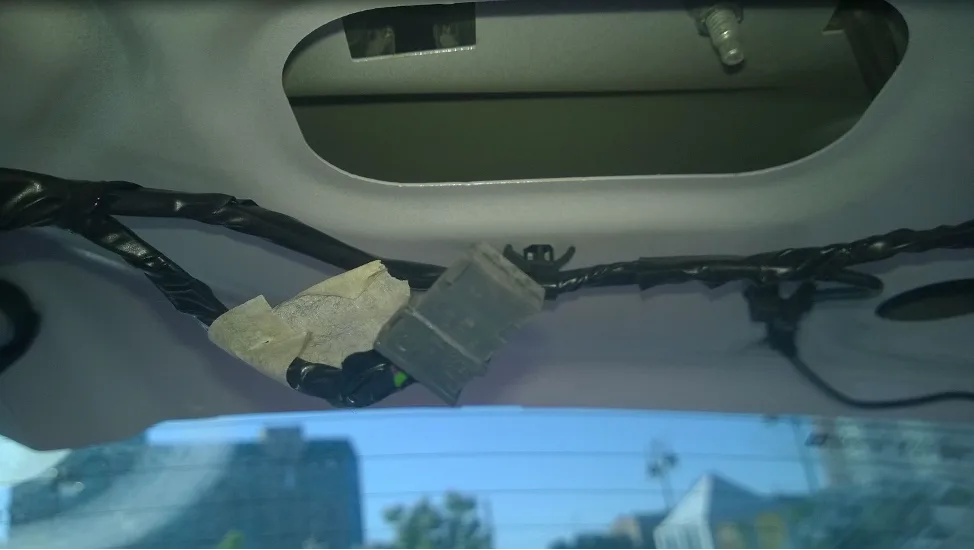

После снятия обшивки отключают клемму питания кнопки. Разъем осматривают на окислы и следы влаги.

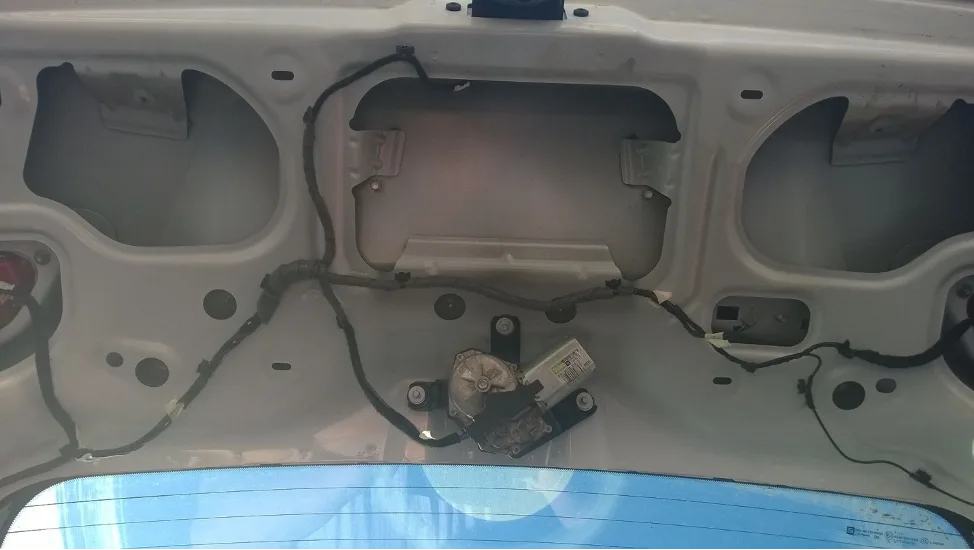

Наружная черная панель с логотипом держится на гайках. Их выкручивают через большие отверстия, затем снимают панель снаружи.

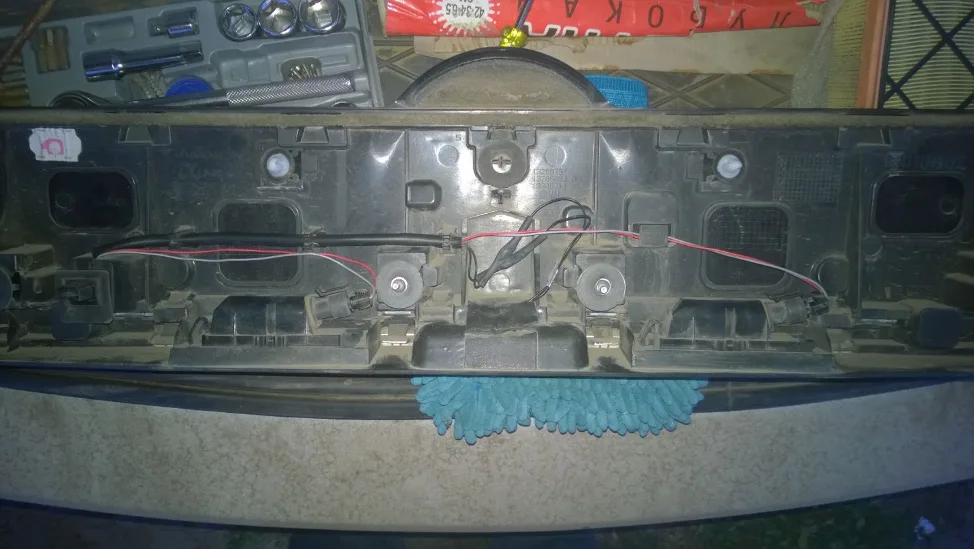

Проводку с панели снимают аккуратно, не дергая за жилы. Если изоляция повреждена, ее лучше восстановить до установки новой кнопки.

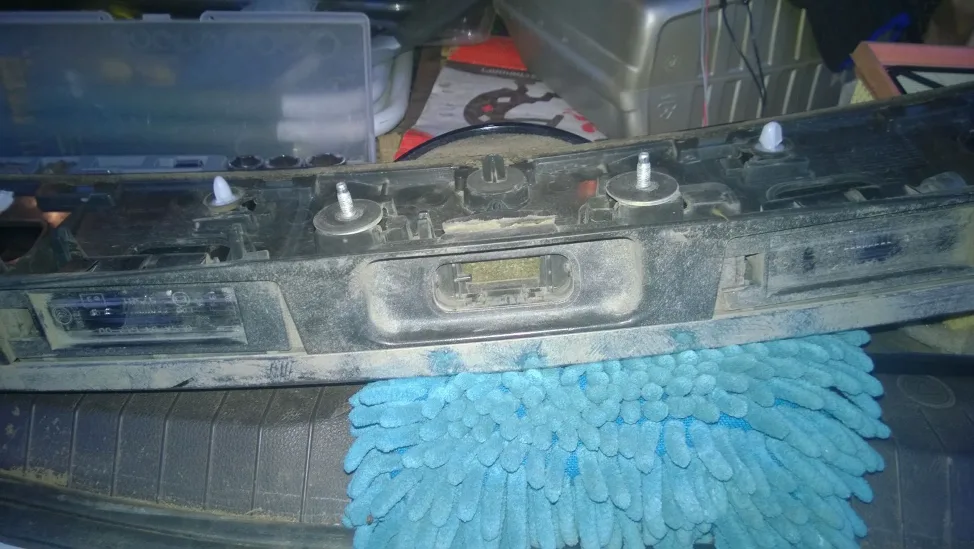

Кнопка держится на четырех защелках. Их освобождают по очереди, чтобы не сломать посадочное место.

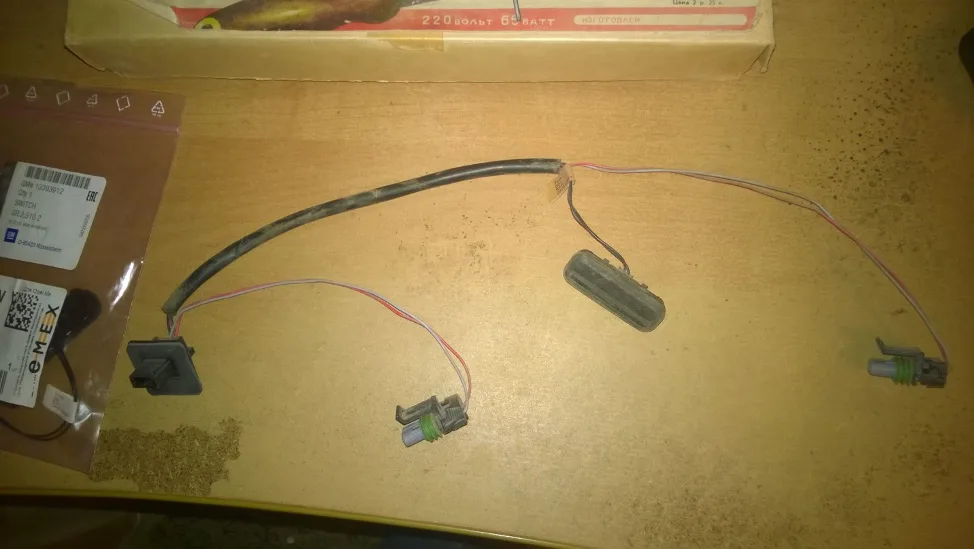

После снятия проводки можно спокойно работать на столе: так проще паять и надевать термоусадку.

Замена кнопки

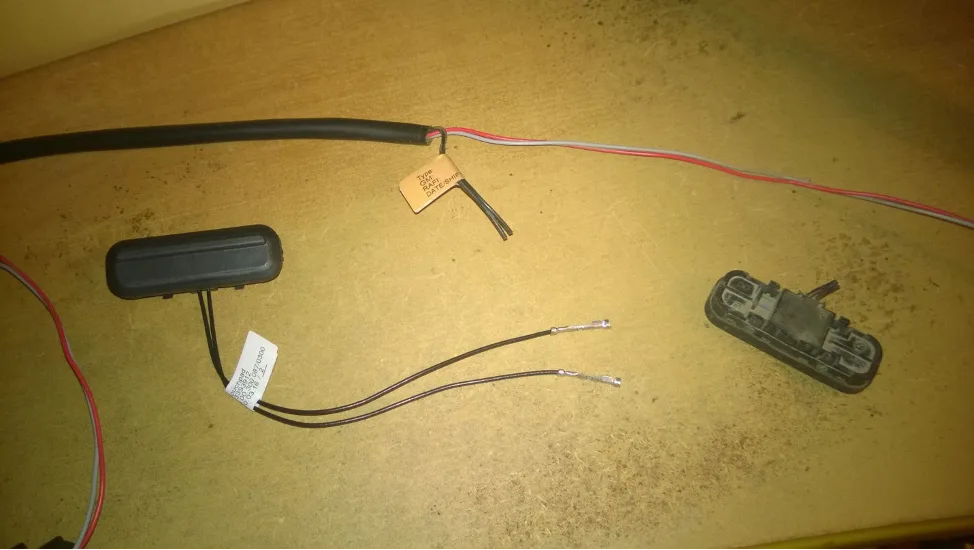

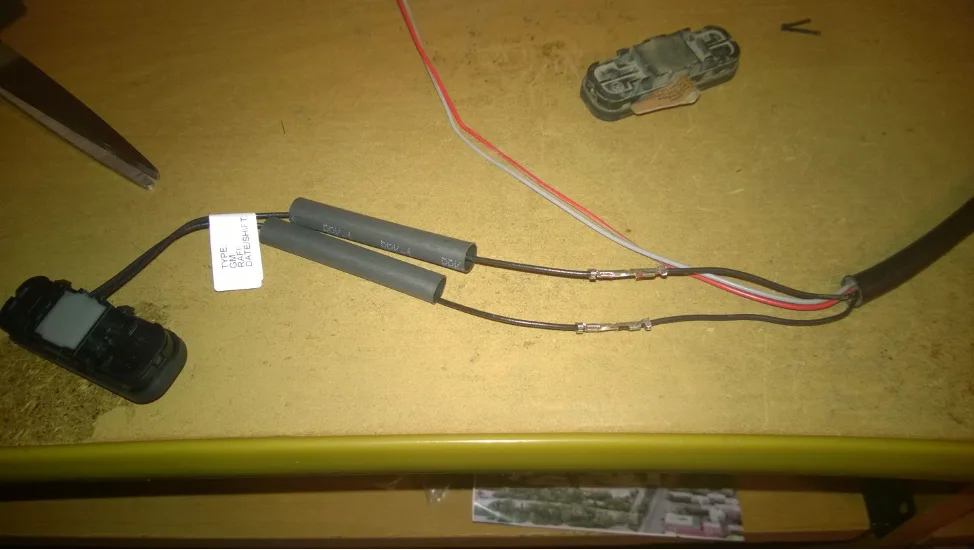

Старую кнопку срезают, оставляя достаточно провода для соединения. Перед пайкой на провода надевают термоусадочные трубки: после пайки сделать это уже не получится.

Новую кнопку припаивают к проводке, закрывают соединения термоусадкой и проверяют прочность. Скрутки без пайки в крышке багажника лучше не оставлять: там вибрация и влажность.

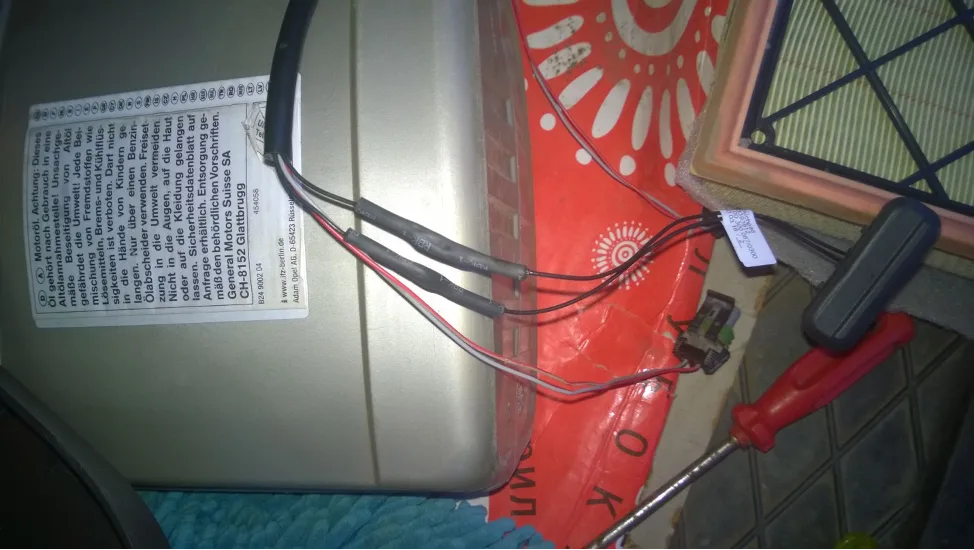

После пайки узел возвращают к машине. Перед окончательной сборкой можно проверить цепь: при замыкании нужных контактов механизм замка должен сработать. Это помогает убедиться, что проблема была именно в кнопке.

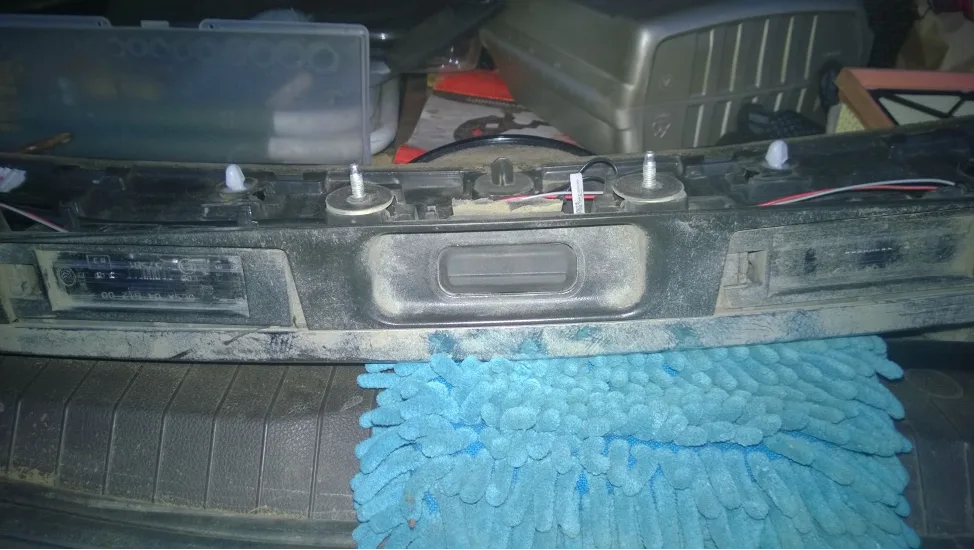

Сборка идет в обратном порядке: кнопка в панель, проводка на место, наружная панель, разъем, обшивка. После сборки кнопку проверяют несколько раз подряд.

Проверка цепи

Важная проверка до заказа кнопки - замыкание нужных контактов на клемме. Если при замыкании механизм замка срабатывает, питание и сам замок живые, а проблема действительно в кнопке. Если реакции нет, нужно искать неисправность в проводке, разъеме, замке или питании, а не менять кнопку вслепую.

После пайки проверьте соединения механически. Провода в крышке багажника постоянно двигаются и получают вибрацию, поэтому слабая пайка быстро оторвется. Термоусадка должна закрывать оголенный участок полностью и защищать соединение от влаги.

Еще одна частая ошибка - перепутать расположение проводов при установке ремкомплекта. Перед срезанием старой кнопки сфотографируйте проводку и разъем. Если цвета проводов выцвели или грязные, лучше сделать метки. После неправильной пайки кнопка может не работать или давать нестабильный сигнал.

Наружную панель с логотипом нужно ставить ровно. Если она перетягивает проводку или прижимает кнопку, кнопка будет нажиматься туго. После сборки проверьте ход кнопки рукой: нажатие должно быть мягким и одинаковым по всей поверхности.

Если кнопка снова отказывает после дождя, смотрите герметичность панели и место входа проводки. Ремкомплект решает проблему контактов, но не отменяет причину попадания воды. Сухой разъем и плотная посадка кнопки - обязательная часть нормального ремонта.

Перед окончательной установкой обшивки проверьте багажник в нескольких сценариях. Откройте его штатной кнопкой, закройте, повторите несколько раз, затем пошевелите жгут проводки и снова нажмите кнопку. Если от движения проводов срабатывание пропадает, причина не в кнопке, а в поврежденном проводе или плохой пайке.

После ремонта важно вернуть влагозащиту крышки багажника. Панель должна сидеть на своих клипсах, разъем не должен болтаться, а проводка не должна лежать в месте, где ее прижимает пластик. Любой пережим провода со временем превращается в новую поломку.

При подборе ремкомплекта не ориентируйтесь только на внешний вид резинки. Нужны правильный размер кнопки, контактная группа и совместимость с проводкой Meriva B. Если старая кнопка уже срезана, сфотографируйте разъем, остатки проводов и место установки - по этим данным проще не ошибиться с заказом.

Если пайка вызывает сомнения, лучше доверить этот участок мастеру. В отличие от простой замены детали, здесь качество соединения напрямую влияет на надежность. Хорошая пайка, термоусадка и защита от влаги дают заметно более долгий результат, чем скрутка под изолентой.

После первой поездки откройте крышку и проверьте, не отошла ли обшивка и не появился ли дребезг в панели. Если клипса не села на место, пластик может давить на проводку кнопки. Лучше поправить это сразу, пока новый ремкомплект не получил лишнюю нагрузку.

Контроль после дождя тоже обязателен: под панелью должно оставаться сухо.

Если влага появилась снова, не ждите повторного отказа кнопки. Снимите панель, найдите путь воды и устраните его: проверьте уплотнение кнопки, посадку наружной панели, состояние клипс и резиновых вводов проводки. Ремкомплект рассчитан на нормальные условия работы, а постоянная вода быстро уничтожит даже новую кнопку.

Что заказать: ремкомплект кнопки багажника Opel Meriva B или кнопку в сборе подходящего исполнения. Для подбора пришлите VIN, фото старой кнопки, разъема и проводки. АвтоКит77 поможет сверить деталь перед заказом.
