Ремонт личинки замка VW Caddy 2001: лопатка, тяга и центральный замок

На VW Caddy 2001 отказ личинки замка двери может совпасть с проблемой центрального замка. Сначала кажется, что неисправность только электрическая: пневмозамок не реагирует ни с ключа, ни с пульта, ни из салона. Но если ключ в водительской двери начал проворачиваться впустую, параллельно нужно смотреть механическую часть личинки и ручки.

Этот фоторазбор показывает два направления диагностики: где искать элементы центрального замка и как восстановить механическую лопатку личинки, чтобы автомобиль снова можно было открыть и закрыть ключом. Для заказа ремкомплекта важно сверять не только модель Caddy, но и форму лопатки, потому что вариантов у старых VAG больше, чем кажется.

Поиск причины

Первым делом проверяют питание и насос пневмопривода центрального замка. На Caddy компрессор расположен под задней обшивкой. Если подать питание напрямую, можно понять, жив ли сам насос. Если насос работает, а с разъема команды не приходят, дальше проверяют блок управления и проводку.

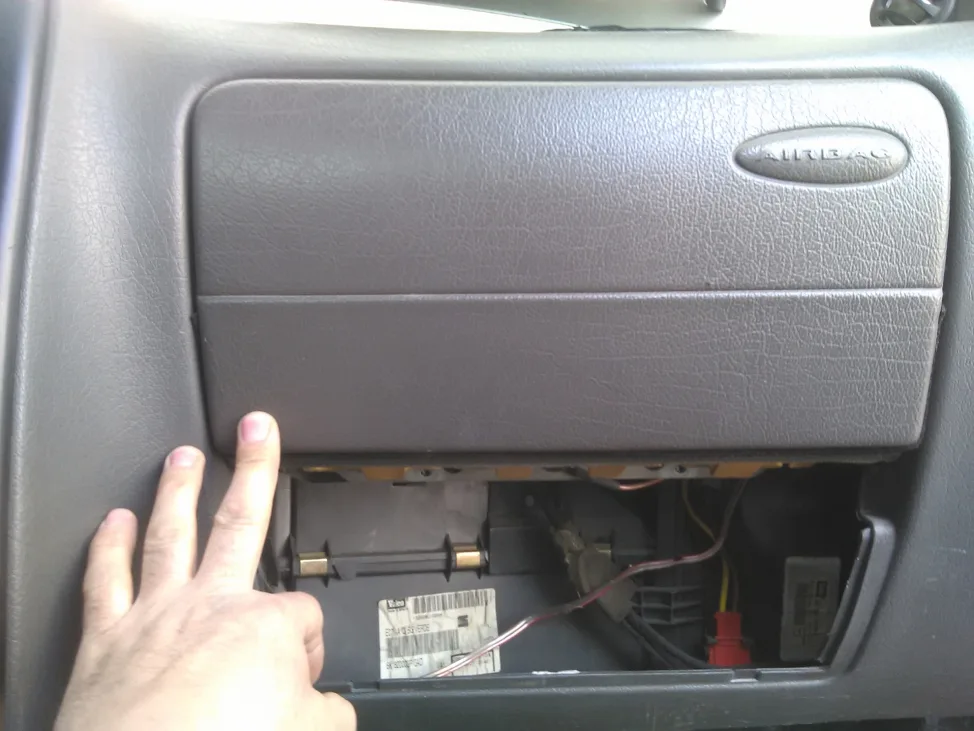

По схемам блок управления центральным замком может находиться в правой нижней части салона у ног пассажира, но на конкретной машине доступ оказался сложнее. При разборке салона важно не тянуть проводку и не лезть к подушке безопасности без понимания, где крепеж и разъемы.

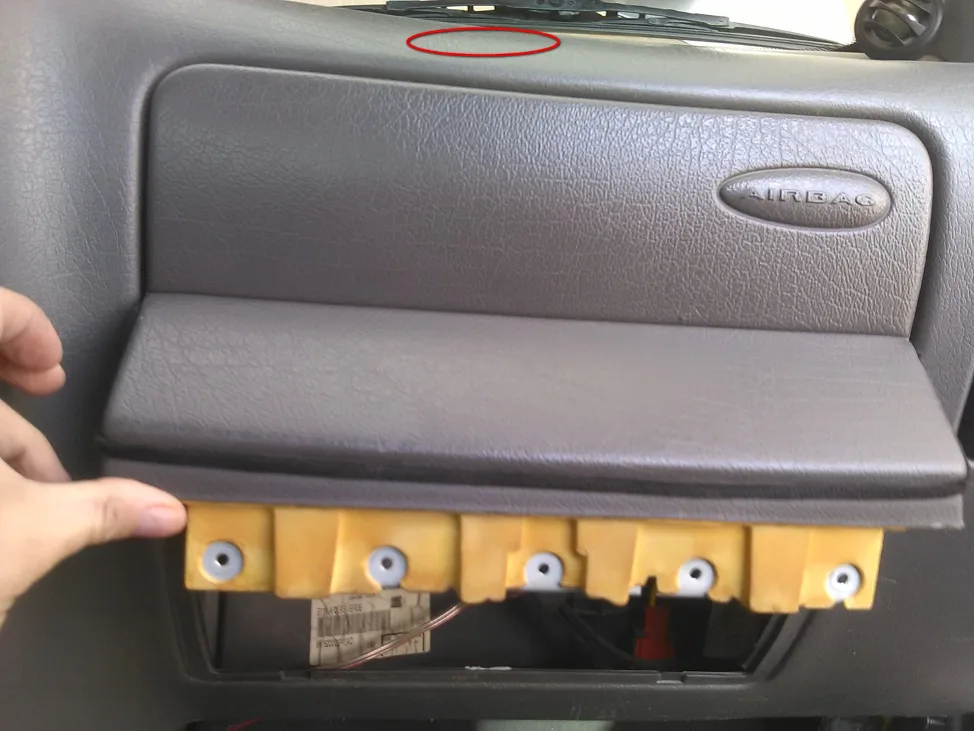

Снимается полка под подушкой безопасности. В старых автомобилях пластик уже хрупкий, поэтому лучше работать в тепле и заранее понимать порядок снятия. Даже если центральный замок не удастся оживить сразу, этот этап помогает исключить часть электрических причин.

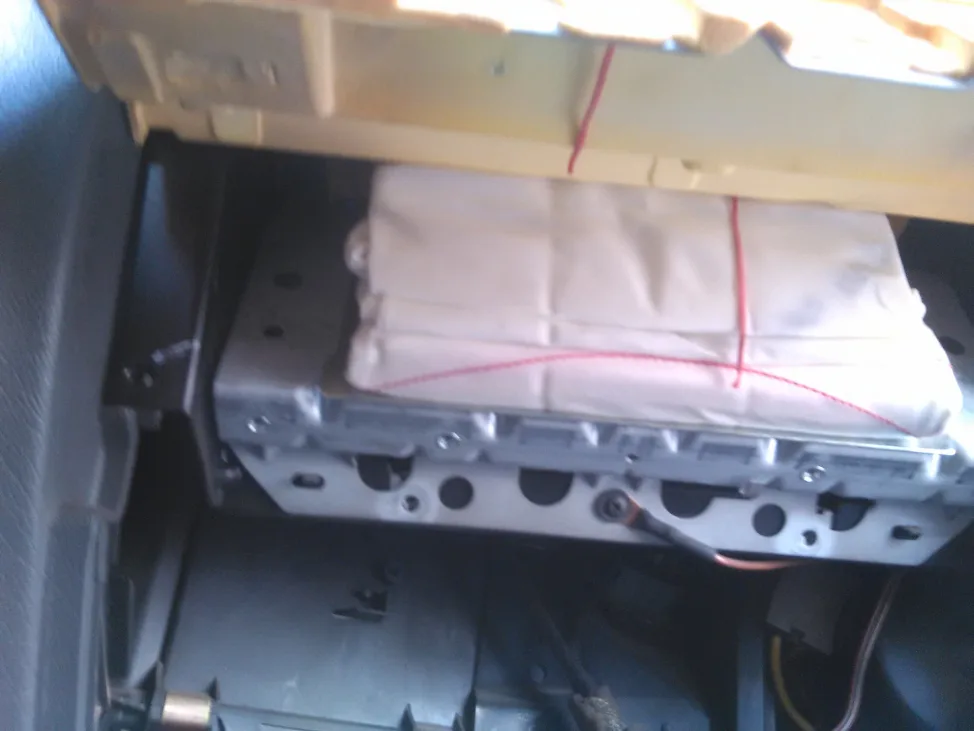

За панелью находится сложная компоновка: воздуховоды, крепления, элементы безопасности. Любое вмешательство рядом с подушкой требует аккуратности. Если нет опыта, электрическую часть лучше доверить специалисту, а механическую личинку ремонтировать отдельно.

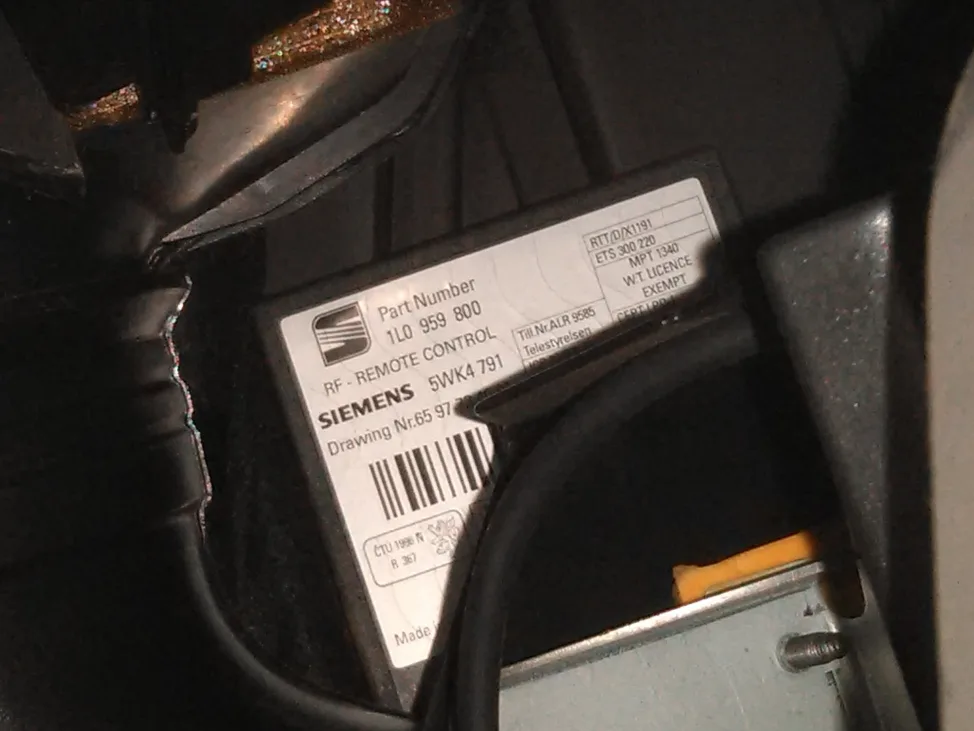

После доступа за воздуховодом обнаруживается блок управления. Сама по себе передергивание фишки не всегда решает проблему, но дает возможность проверить контакты и понять, есть ли явные следы влаги или плохого соединения.

На фото отмечено примерное место крепления блока. Если центральный замок не оживает, а насос отдельно работает, дальше потребуется полноценная электрическая диагностика: питание, масса, управляющие сигналы и целостность проводки.

Механическая поломка личинки

Пока центральный замок не работает, машина должна открываться ключом. Но если ключ проворачивается впустую, обычно ломается лопатка или приводная часть личинки. Ручку снимают с двери, разбирают и осматривают место соединения личинки с механизмом.

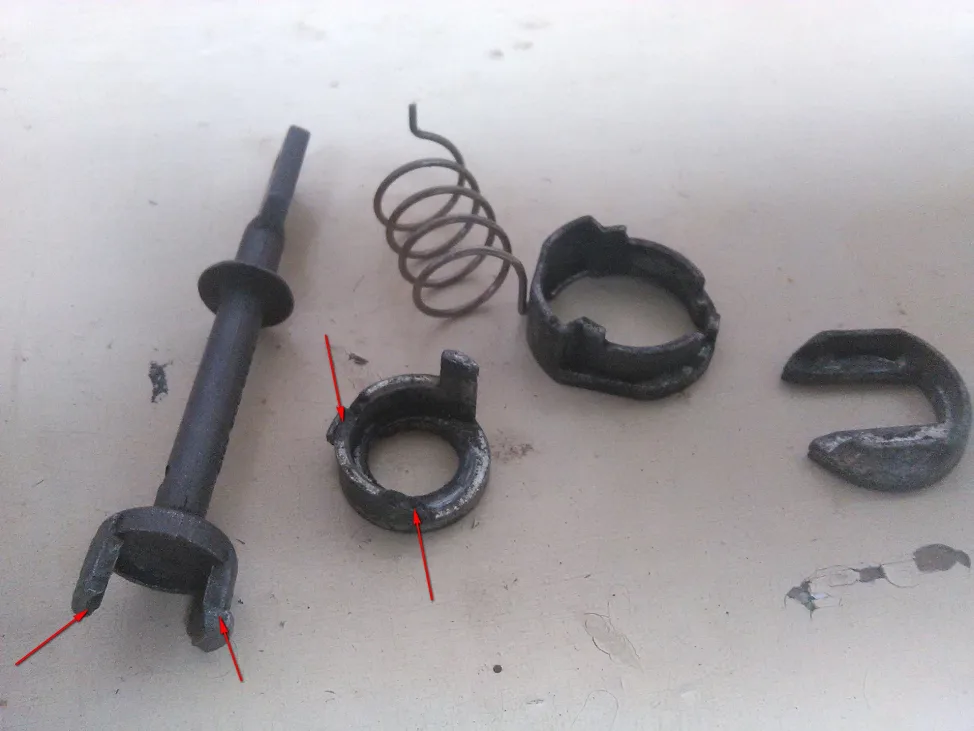

На старой детали видны сломанные участки. Из-за этого поворот ключа не передается на механизм замка: ключ вращается, а дверь не открывается. В таком состоянии лучше не продолжать силой крутить ключ, чтобы не добить личинку и корпус ручки.

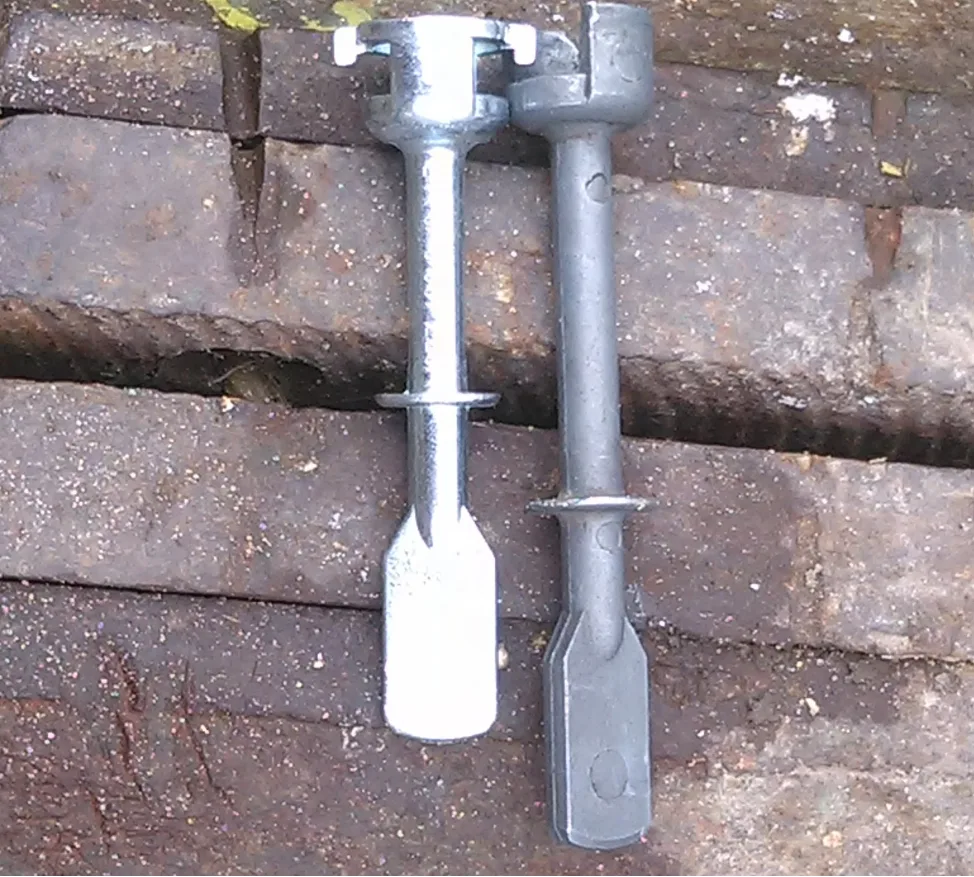

Новая деталь может визуально быть похожей, но не совпадать по форме. На старых Caddy и родственных VW встречаются разные варианты лопаток и приводов. Поэтому подбор по одному названию модели рискованный.

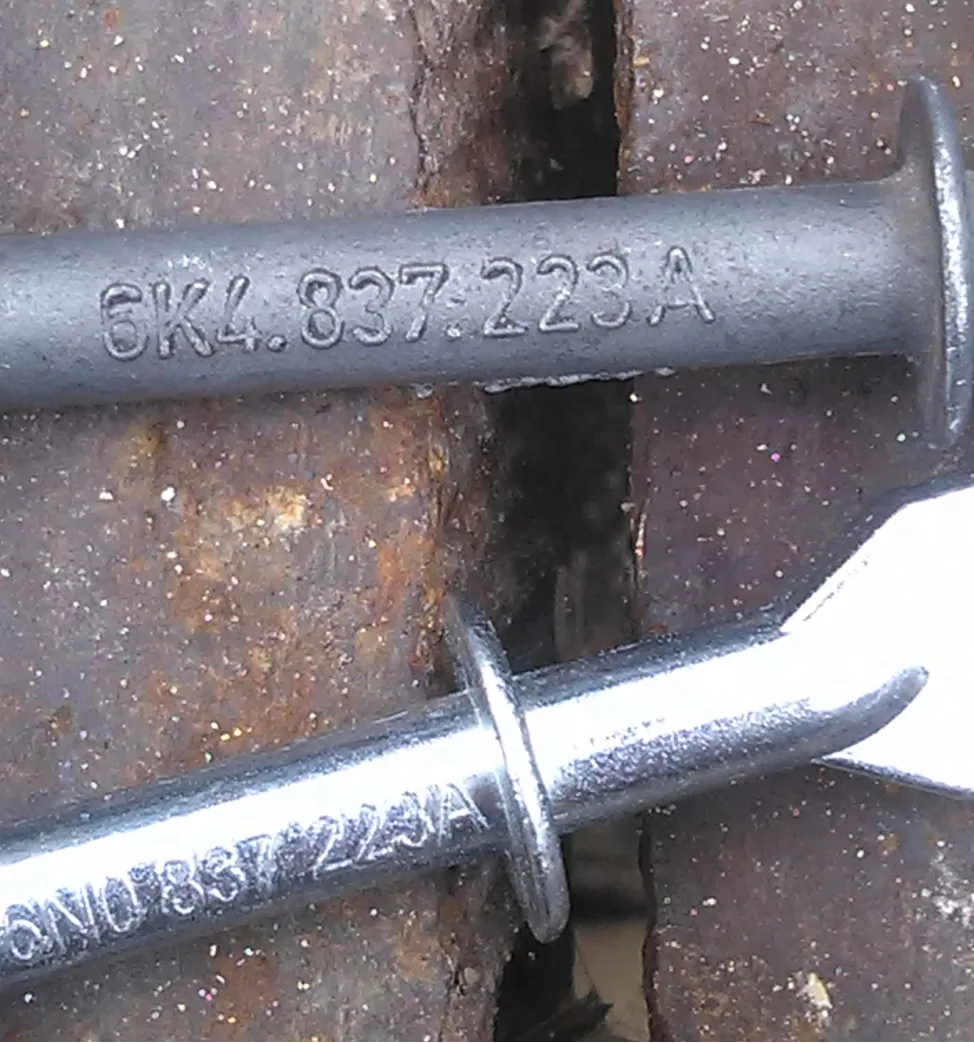

На правильной старой детали виден нужный номер и геометрия. Именно эти признаки нужно сверять при подборе ремкомплекта. Если отправить продавцу только модель и год, легко получить похожую, но неподходящую деталь.

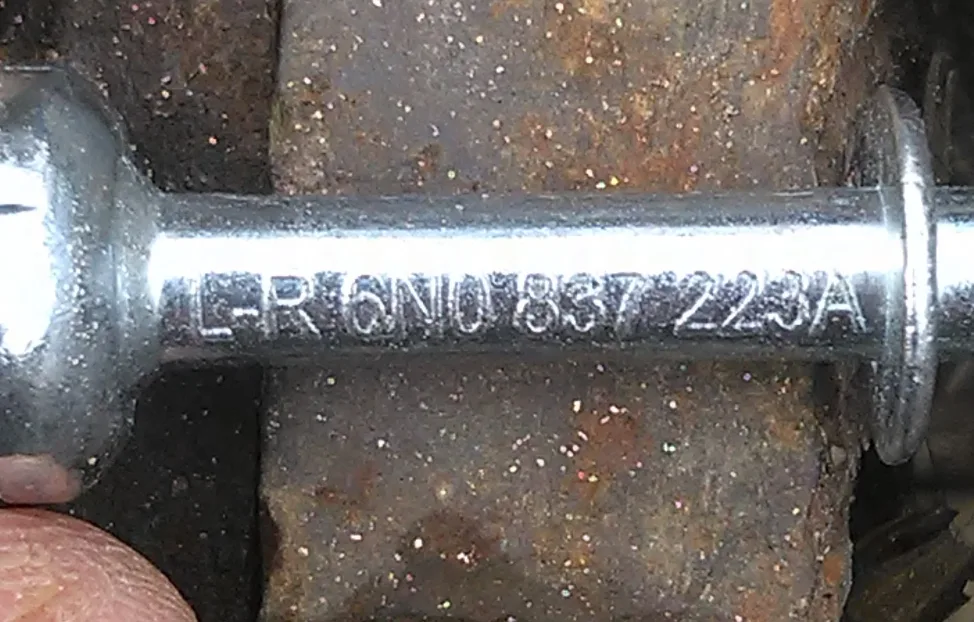

Неподходящая деталь отличается номером и исполнением. Иногда ее можно доработать, но это уже ремонт на месте, а не штатная замена. Для надежного результата лучше сразу подбирать правильный ремкомплект.

Доработка тяги

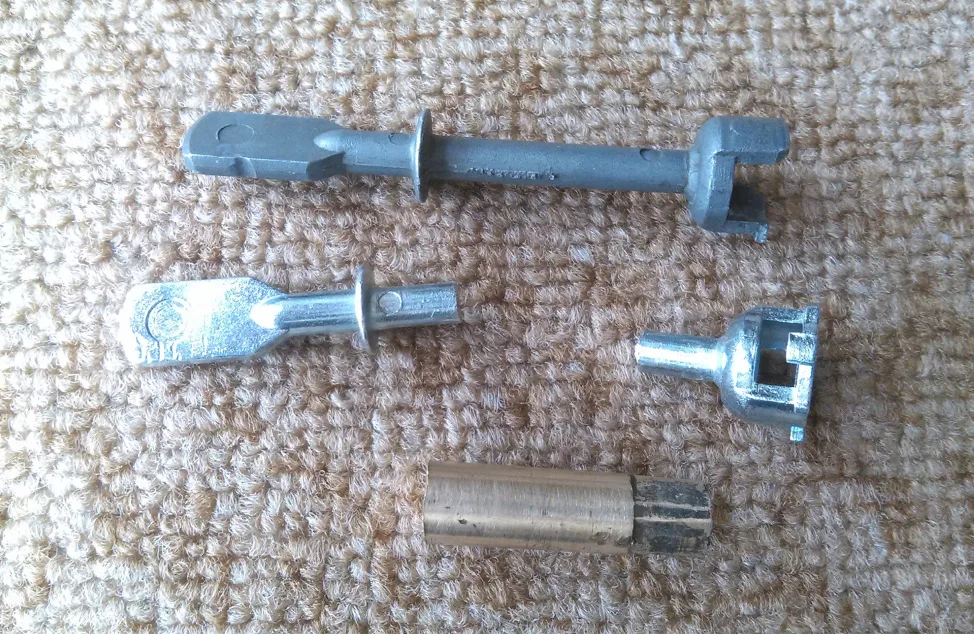

Когда подходящей детали под рукой нет, можно изготовить переходник или усилить приводную часть. В исходном ремонте для этого использовали металлическую трубку как заготовку. Такой способ требует аккуратности: важно сохранить соосность, иначе личинка будет клинить.

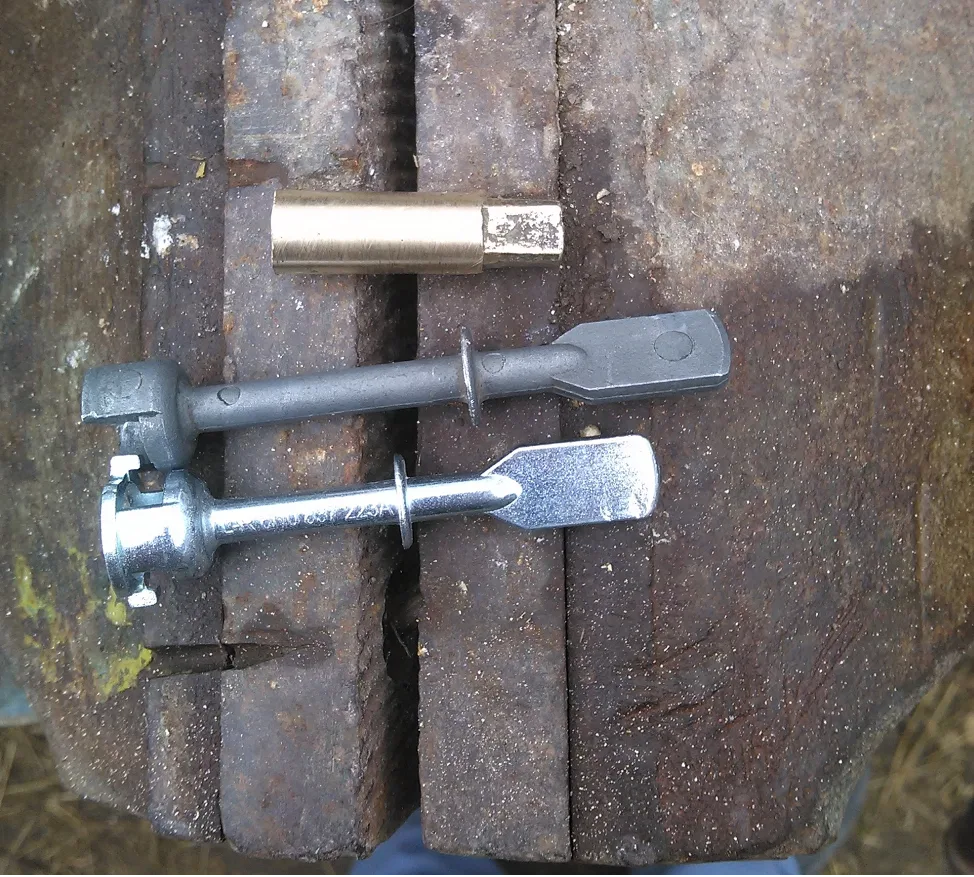

Заготовку подгоняют по длине и форме. На этом этапе лучше несколько раз примерить деталь на ручке, чем сразу фиксировать ее намертво. Ошибка в несколько миллиметров может мешать повороту ключа.

После грубой подгонки деталь примеряют к старой лопатке и механизму ручки. Нужно убедиться, что привод входит в свое посадочное место и не упирается в корпус.

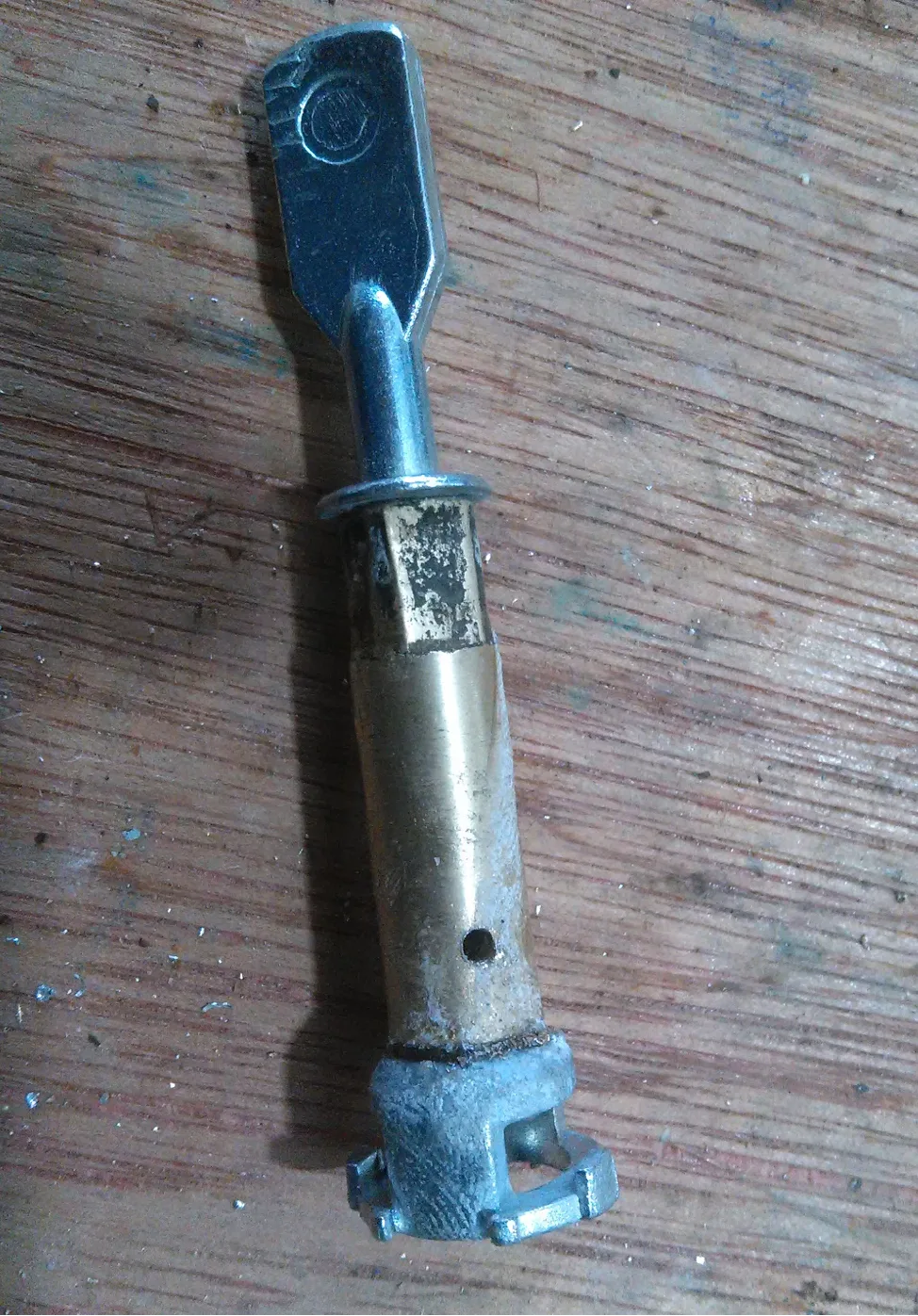

Фиксация должна держать нагрузку от поворота ключа. Если соединение сделано только клеем, со временем его может сорвать. Поэтому дополнительно используют механическую фиксацию, но без лишнего ослабления детали отверстиями.

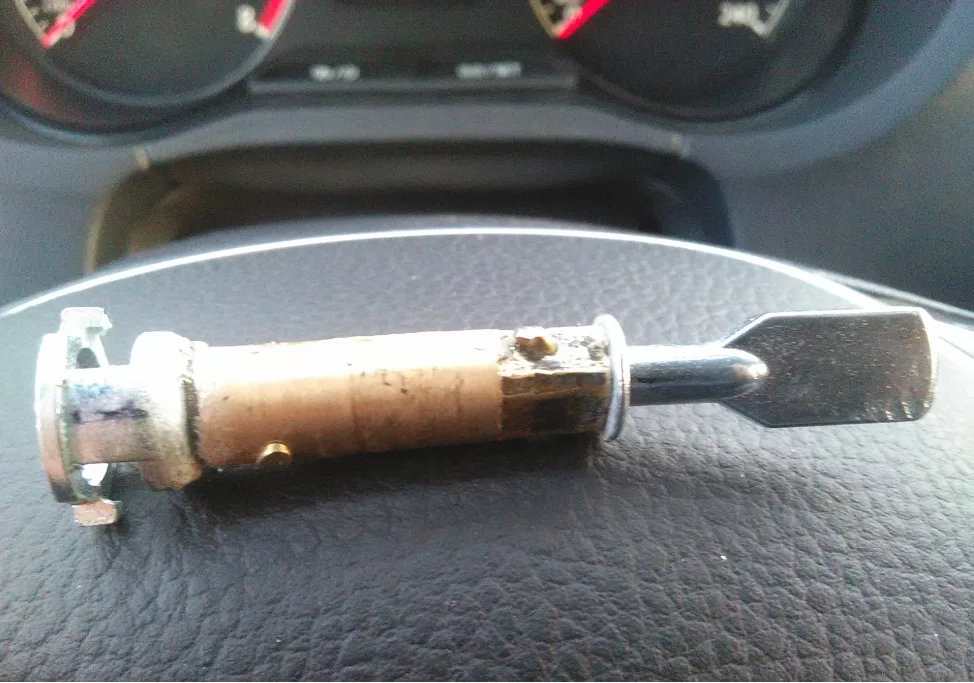

После сверления и фиксации маленькими штифтами или гвоздями узел становится прочнее. Главное - не нарушить ось вращения и не оставить острых краев, которые будут задевать корпус ручки.

Сборка и проверка

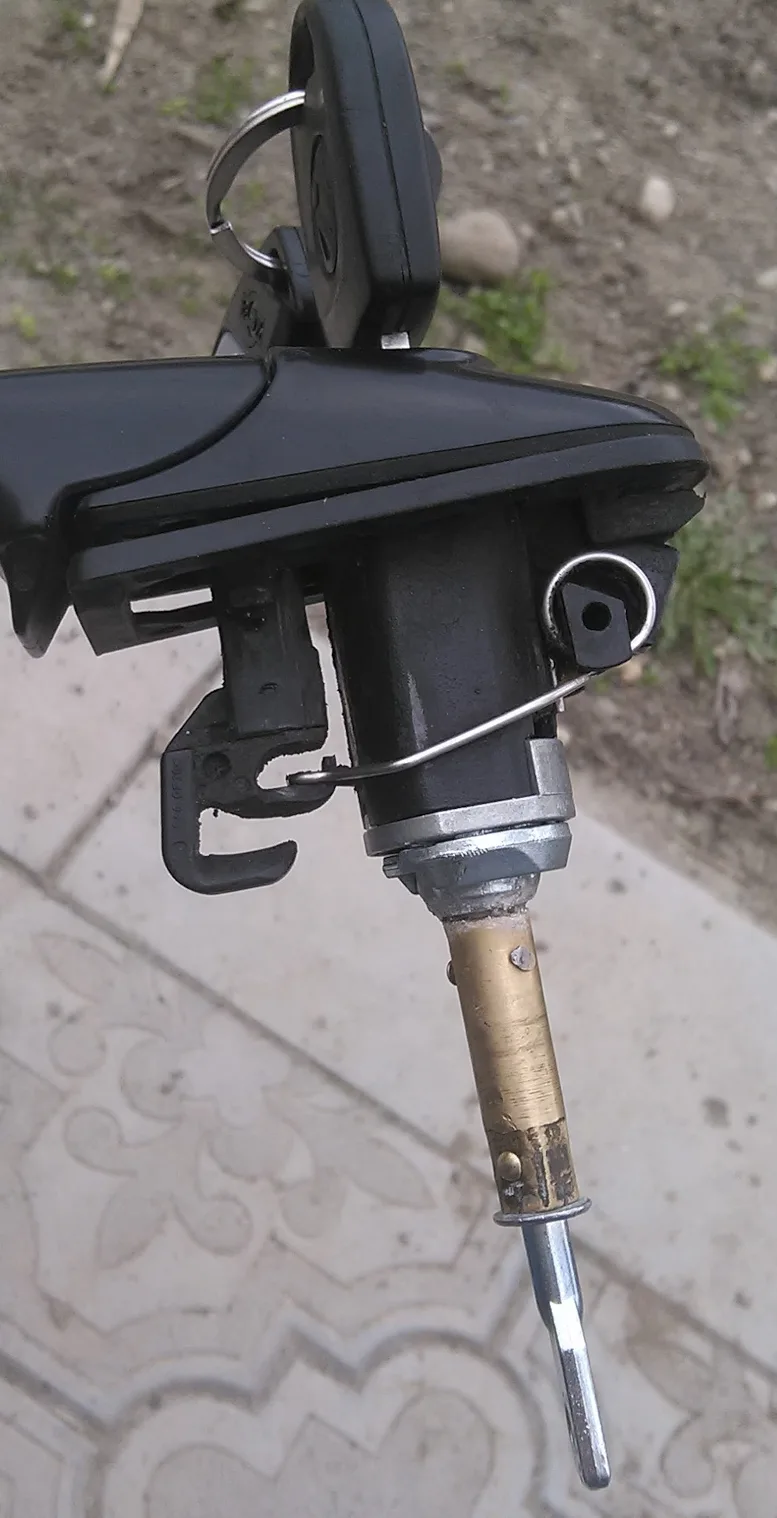

Перед установкой на автомобиль собранную ручку нужно проверить в руках: ключ должен поворачиваться без перекоса, а лопатка - уверенно двигать механизм. Если чувствуется заедание, лучше исправить сразу, пока ручка не стоит в двери.

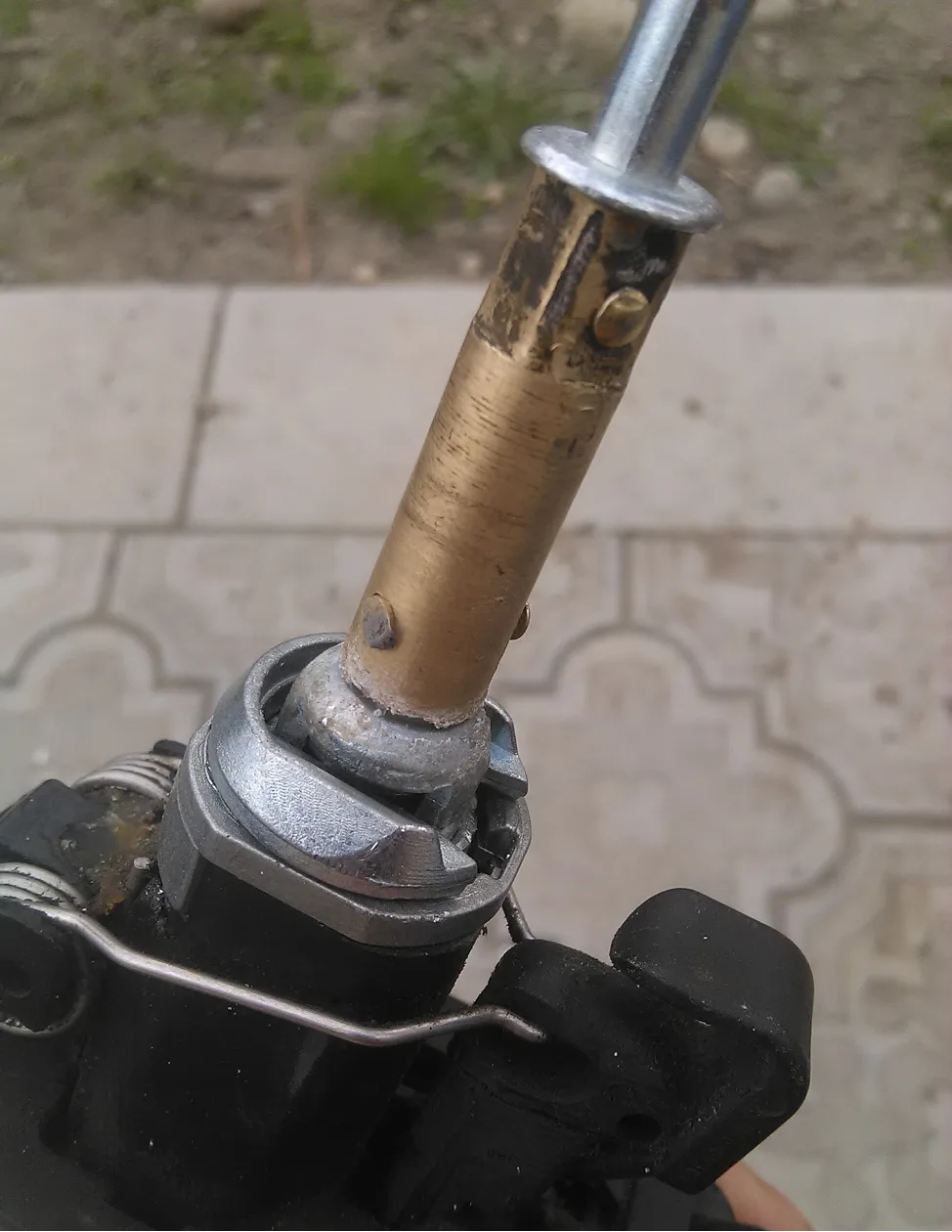

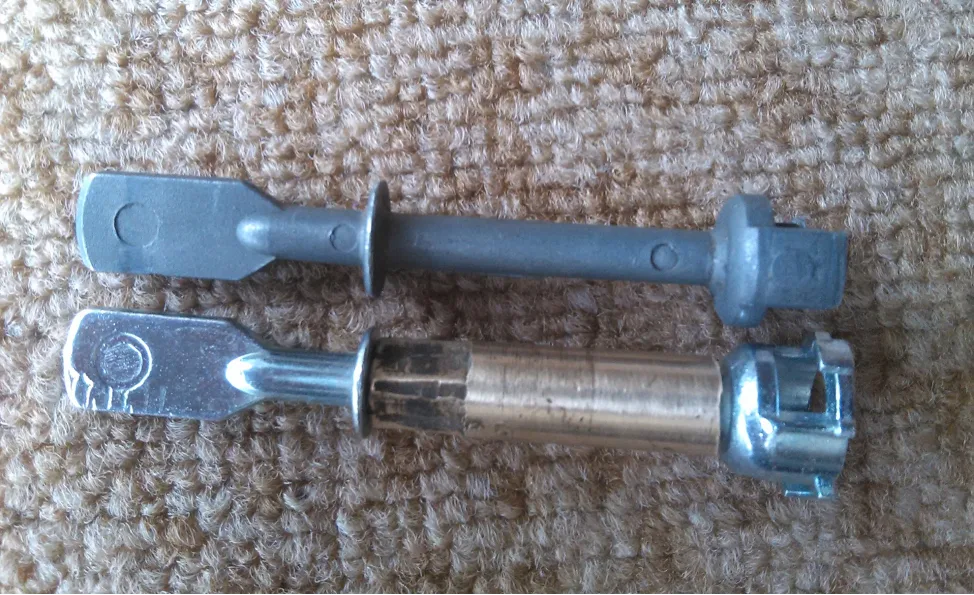

На втором фото видно положение восстановленной детали относительно ручки. Важно, чтобы приводная часть не была слишком длинной или короткой. Иначе она не попадет в механизм внутри двери.

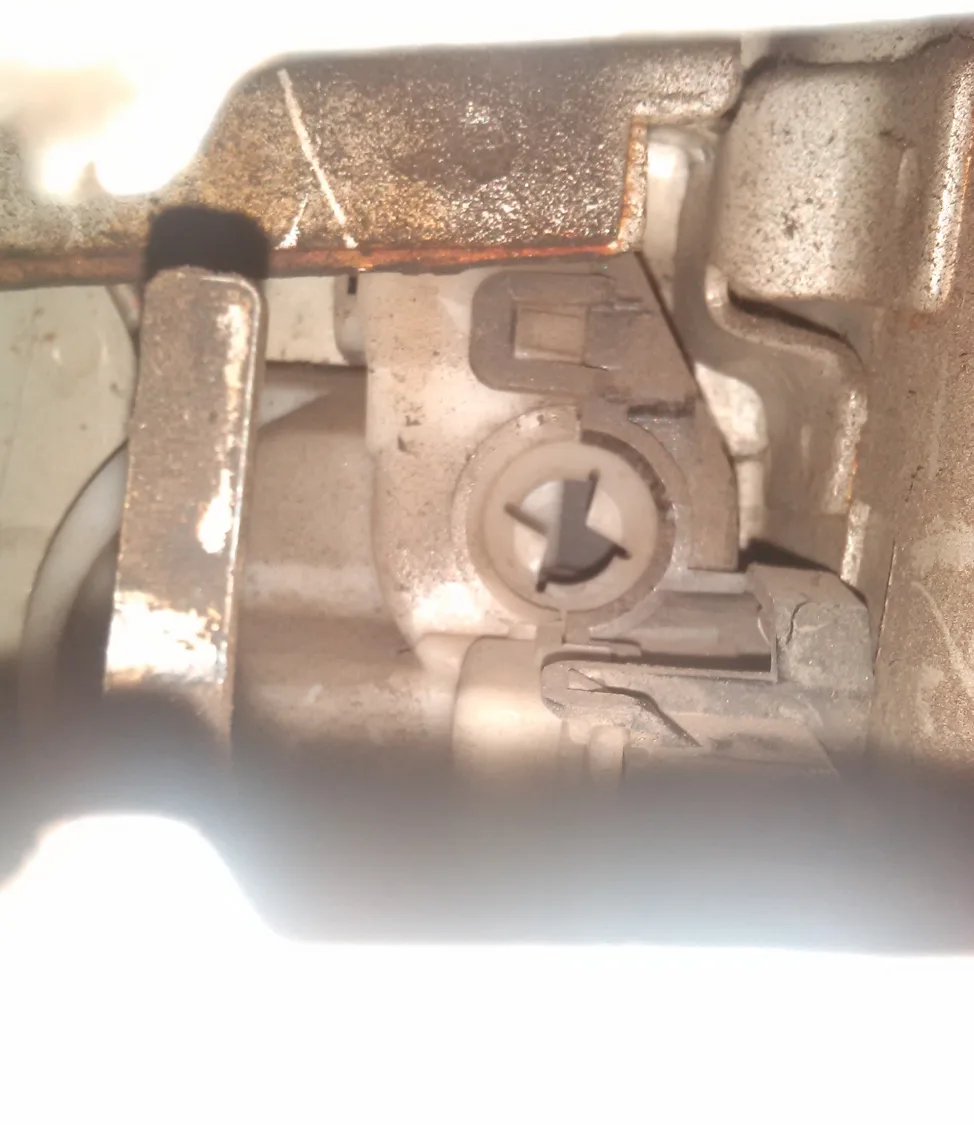

Внутри двери лопатка должна попасть в Х-образное отверстие механизма. Если промахнуться при установке, ключ будет проворачиваться неправильно или вообще не будет управлять замком. После монтажа проверьте несколько циклов открытия и закрытия при открытой двери, затем уже закрывайте дверь полностью.

Что заказать

Для VW Caddy 2001 могут понадобиться ремкомплект личинки, лопатка привода, элементы ручки или замок в сборе. Самый надежный путь - прислать VIN, фото снятой личинки, номер старой лопатки и фото посадочного места. Тогда можно подобрать деталь под конкретное исполнение, а не покупать похожий вариант наугад.

Если центральный замок тоже не работает, механический ремонт личинки не отменяет электрическую диагностику. Но исправная личинка возвращает базовую возможность открыть и закрыть автомобиль ключом, а это уже сильно снижает ежедневную боль от отказа центрального замка.
