Нестабильный холостой ход: ремонт моторчика дроссельной заслонки

Нестабильный холостой ход, тяжелый запуск, рывки при сбросе газа и зависание оборотов часто заставляют владельца думать о замене всей дроссельной заслонки. Но в части случаев причина находится внутри электропривода: моторчик регулятора холостого хода или привод дросселя теряет нормальный контакт, изнашивает щетки или начинает подклинивать.

Симптомы обычно такие: обороты плавают, машина тяжело трогается без подгазовки, при переключении передач появляются рывки, расход топлива растет, а диагностика при этом не всегда показывает очевидную ошибку. Давление топлива, искра и иммобилайзер могут быть в норме, но двигатель все равно запускается и держит ХХ плохо.

Этот фоторазбор показывает, как добраться до моторчика внутри дроссельного узла. Работа требует аккуратности: внутри есть пластик, шестерни, плата и тонкие контактные элементы. Если нет опыта с такими узлами, лучше не вскрывать корпус силой, а сначала прислать фото детали и уточнить возможность ремонта.

Снятие дроссельной заслонки

Перед снятием отключают питание, разъем дроссельной заслонки, шланги подогрева и крепеж узла. Шланги лучше сразу заглушить, чтобы охлаждающая жидкость не попала на генератор и проводку. Трос, если он есть в конкретной версии узла, снимают без заломов.

Когда узел снят, его можно переносить на стол и спокойно разбирать. До вскрытия полезно сфотографировать положение рычагов, разъемов и крепежа.

После снятия крышки становится видно внутреннюю часть дроссельной заслонки. Здесь важно не сорвать винты и не повредить крышку: от герметичности корпуса зависит защита механизма от влаги и грязи.

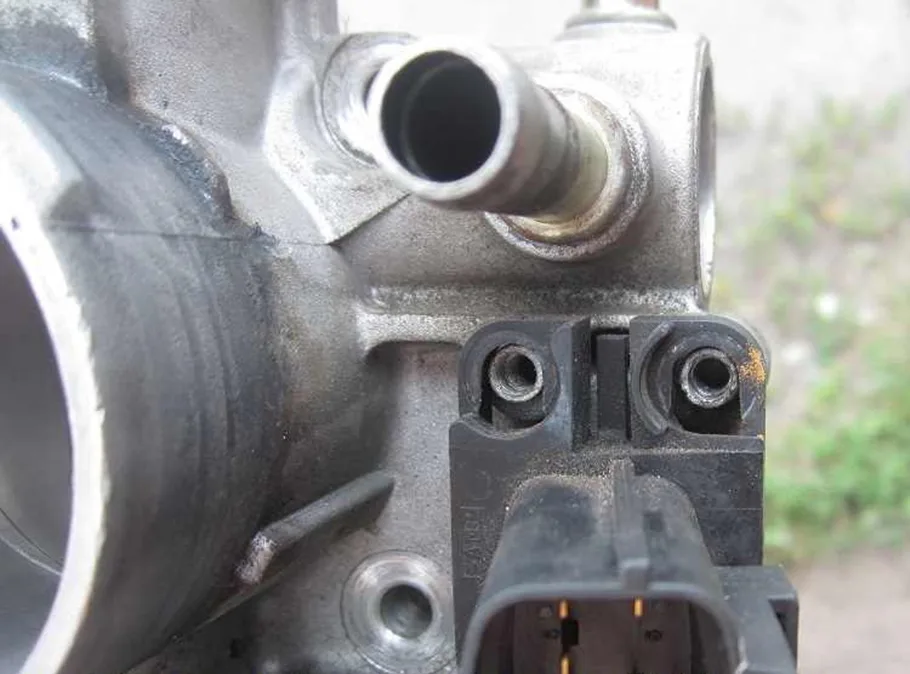

Разъем откручивают от корпуса, чтобы получить доступ к технологическому месту за ним. Не тяните разъем за проводку: старый пластик может быть хрупким, а контактные дорожки легко повредить.

Доступ к шестерне и моторчику

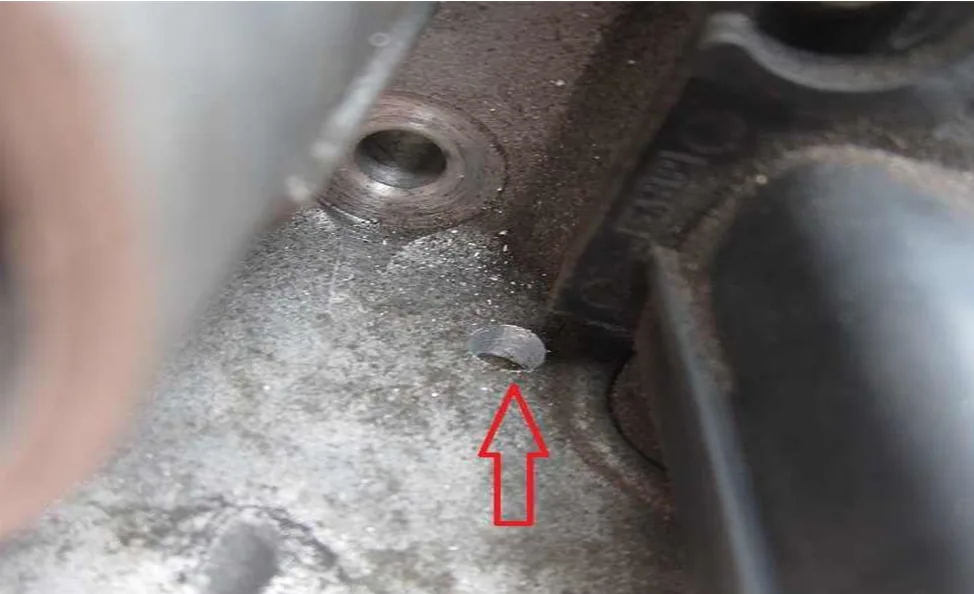

За разъемом находится маленькое отверстие. Через него нужно получить доступ к оси большой шестерни. Отверстие аккуратно увеличивают примерно до нужного диаметра, не задевая соседние элементы. Цель - не просверлить все подряд, а дать возможность выбить ось контролируемо.

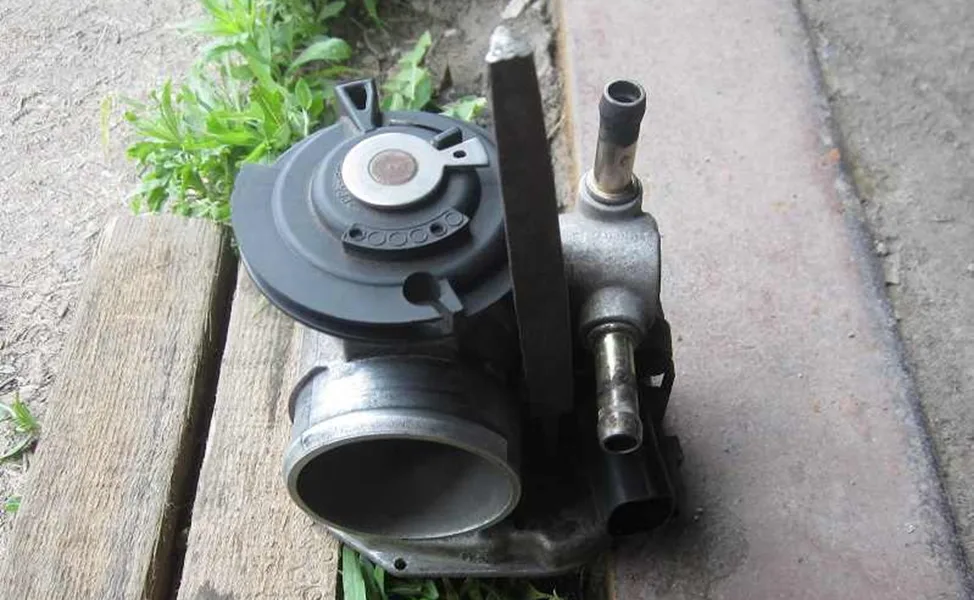

В отверстие вставляют подходящий прочный стержень и аккуратно выбивают ось. Удары должны быть умеренными: если перекосить ось или повредить посадку, дроссельная заслонка после сборки может работать хуже, чем до ремонта.

После снятия большой шестерни открывается доступ к моторчику и контактной части. Перед дальнейшей разборкой отметьте положение деталей. Особенно важно не перепутать ориентацию шестерен и моторчика при обратной сборке.

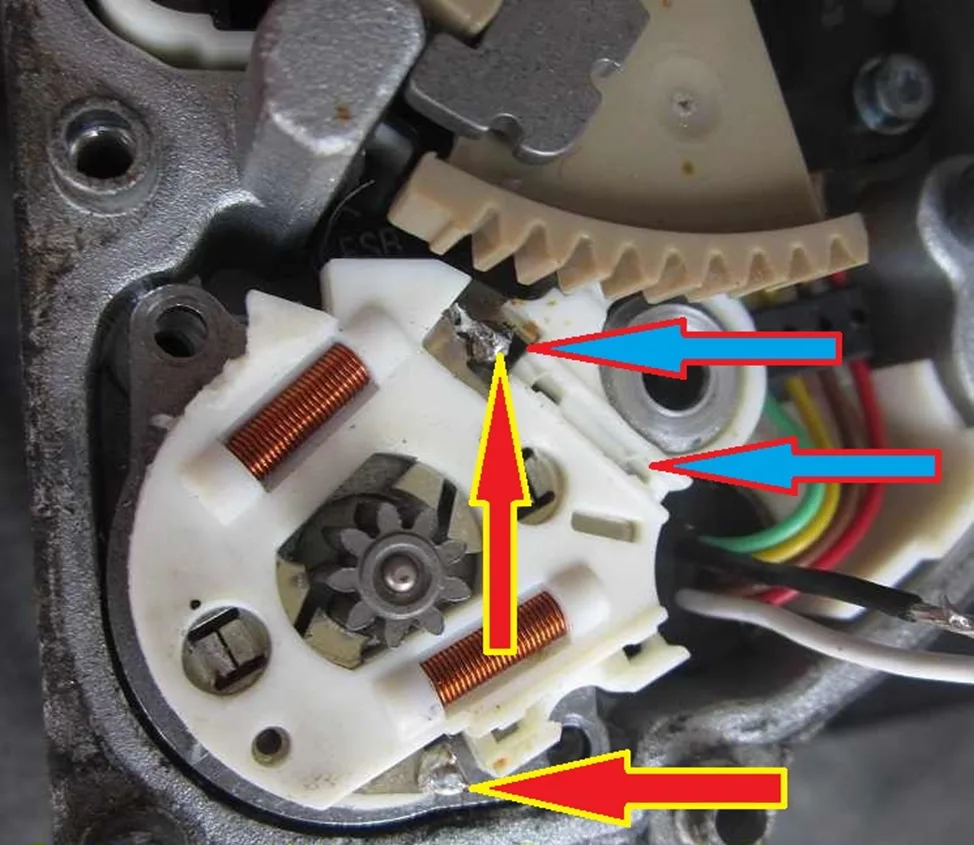

Красные зоны на фото показывают места питания моторчика, а синие - область, где нужно аккуратно отогнуть платформу. Силу применять нельзя: если сломать пластик или оторвать дорожку, ремонт станет сложнее простой замены моторчика.

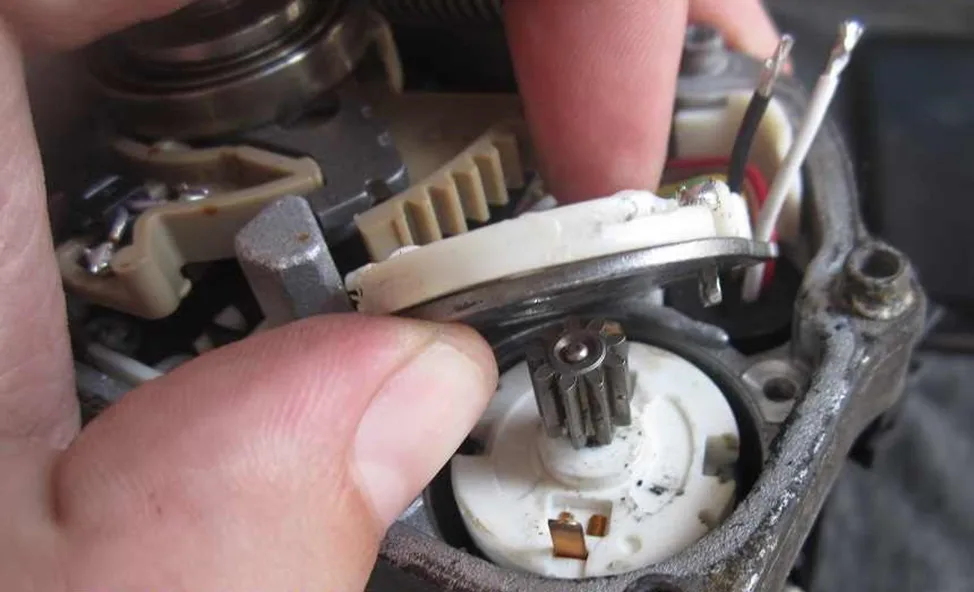

Контакты моторчика могут быть не припаяны напрямую, а прижаты к площадке. Из-за этого со временем появляются нестабильные симптомы: то обороты держатся нормально, то двигатель начинает вести себя непредсказуемо. Контактную группу нужно осмотреть и очистить.

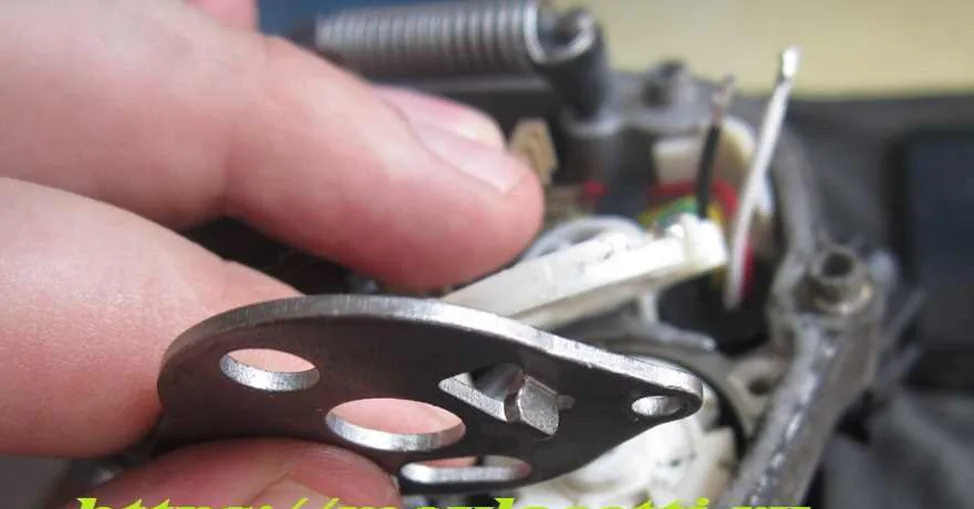

Крепящую пластину выкручивают и снимают. Сохраняйте мелкий крепеж отдельно, чтобы при сборке не искать винты по столу. Лучше раскладывать детали в порядке снятия.

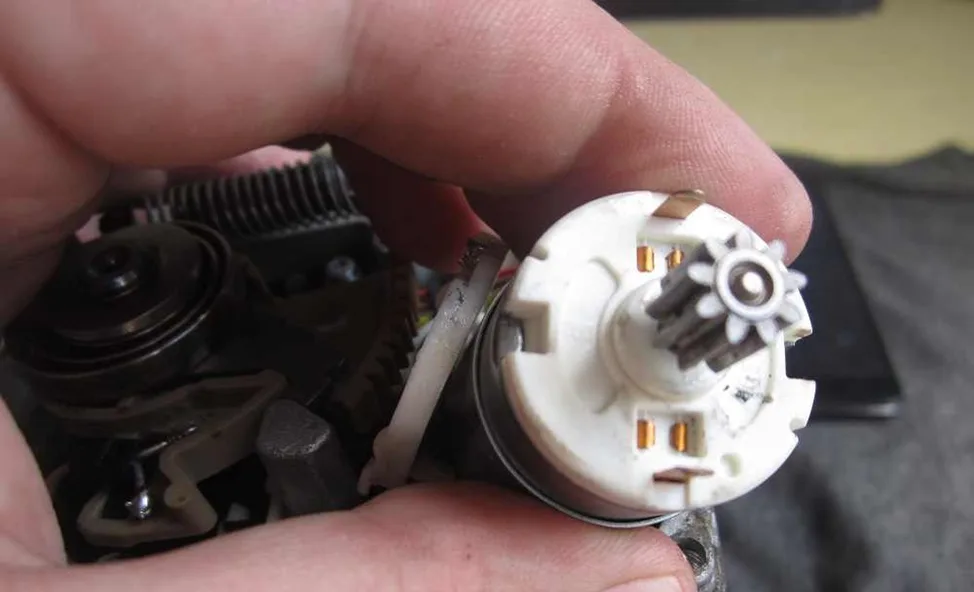

Моторчик вынимают из корпуса без перекоса. Если он не выходит, ищите оставшийся фиксатор или контакт, а не поддевайте силой. Пластиковые направляющие внутри корпуса легко повредить.

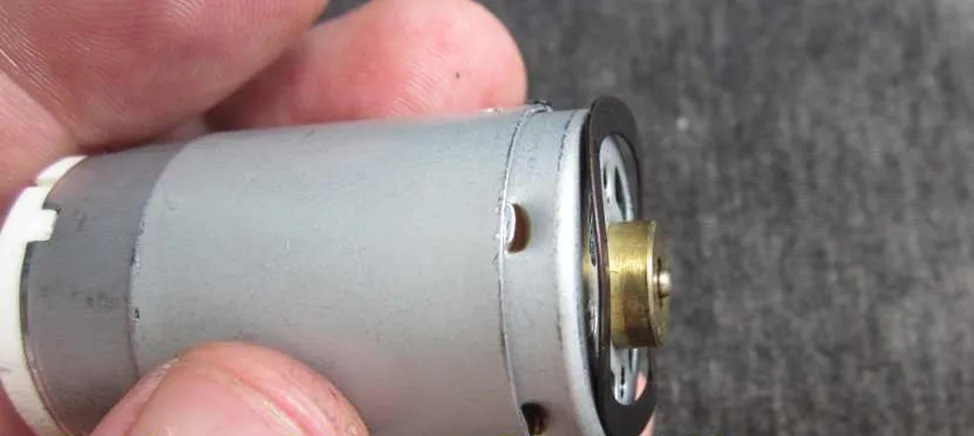

Поджимную пластину нельзя потерять. Она влияет на посадку моторчика и стабильность контакта. Если поставить ее неправильно, после сборки узел может работать нестабильно даже с новым моторчиком.

Проверка моторчика

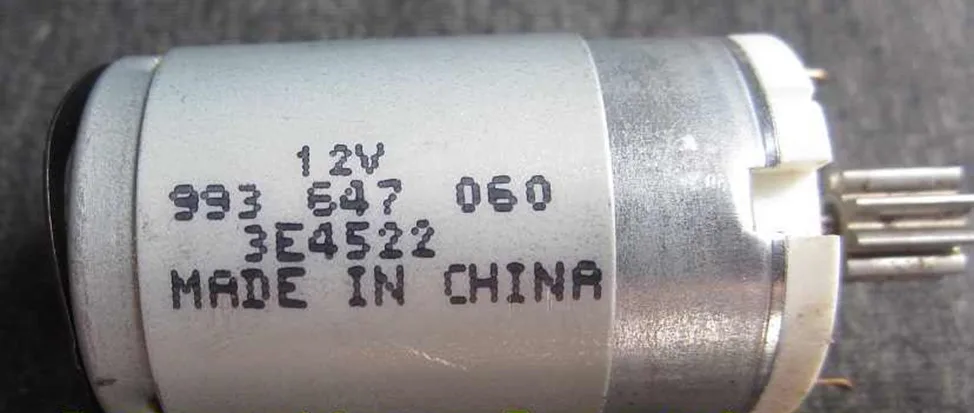

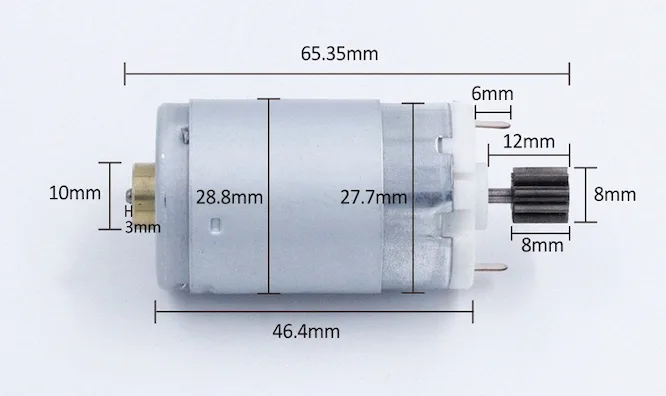

На таких моторчиках могут отличаться маркировки и исполнение корпуса, поэтому подбор идет не только по названию автомобиля. Сверяют размер, вал, контакты, крепления и ориентацию в корпусе.

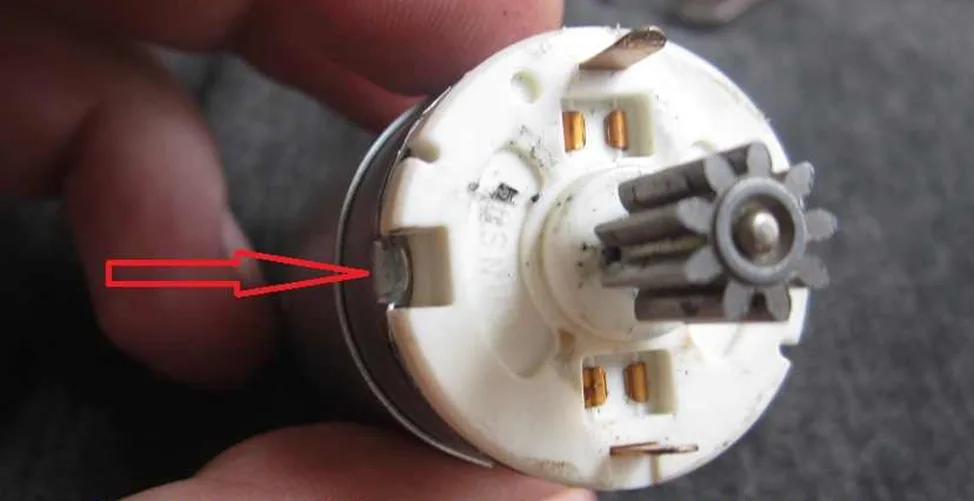

Иногда новый моторчик похож, но отличается ушками или толщиной крепления. Такие отличия нельзя игнорировать: моторчик должен встать без напряжения и не мешать движению шестерни.

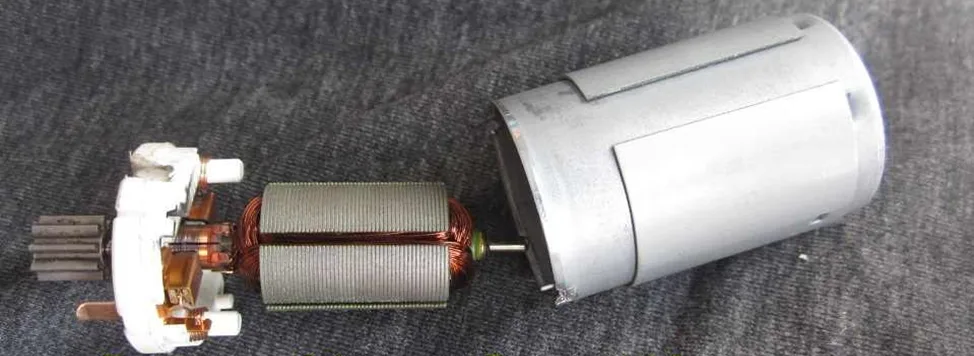

Ушки и фиксаторы отгибают терпеливо, небольшими движениями. Если металл или пластик уже уставший, резкий изгиб может сломать крепление. Здесь лучше потратить лишние минуты, чем потом искать новый узел.

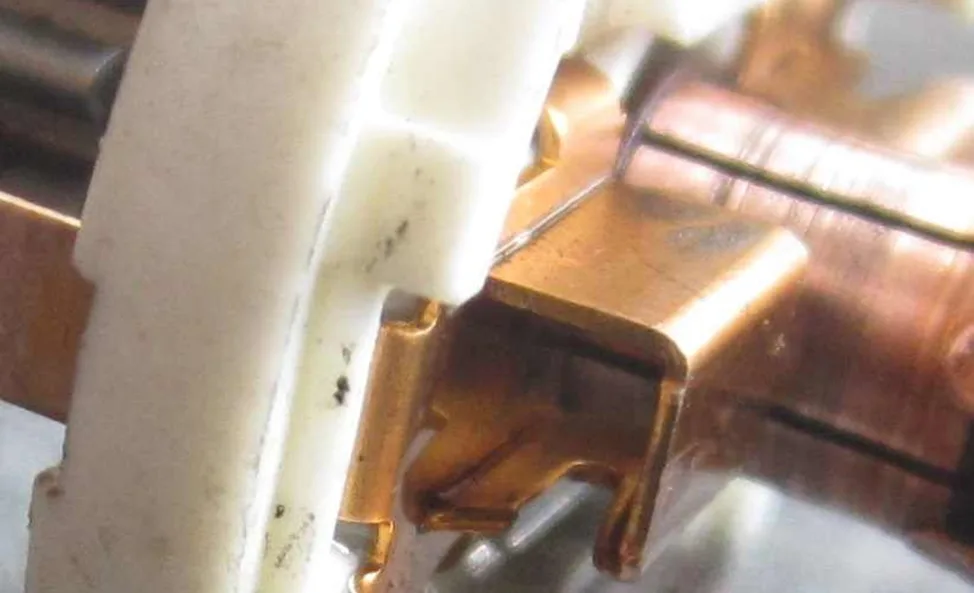

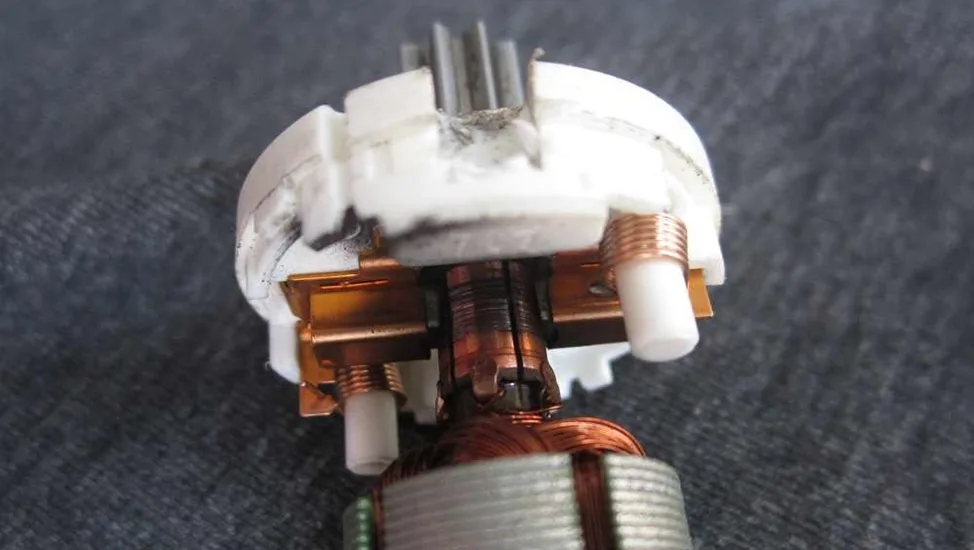

Щеточный узел - частое место проблемы. Износ щеток, грязь и подгар на коллекторе дают плохой контакт. В результате моторчик вроде живой, но под нагрузкой не отрабатывает положение заслонки стабильно.

На фото видно выработку и подгар. Коллектор можно аккуратно очистить и отполировать, щетки и втулки проверить, трущиеся места смазать подходящей смазкой. Если износ сильный, разумнее заменить моторчик, а не пытаться оживить его на короткое время.

Сборка и проверка

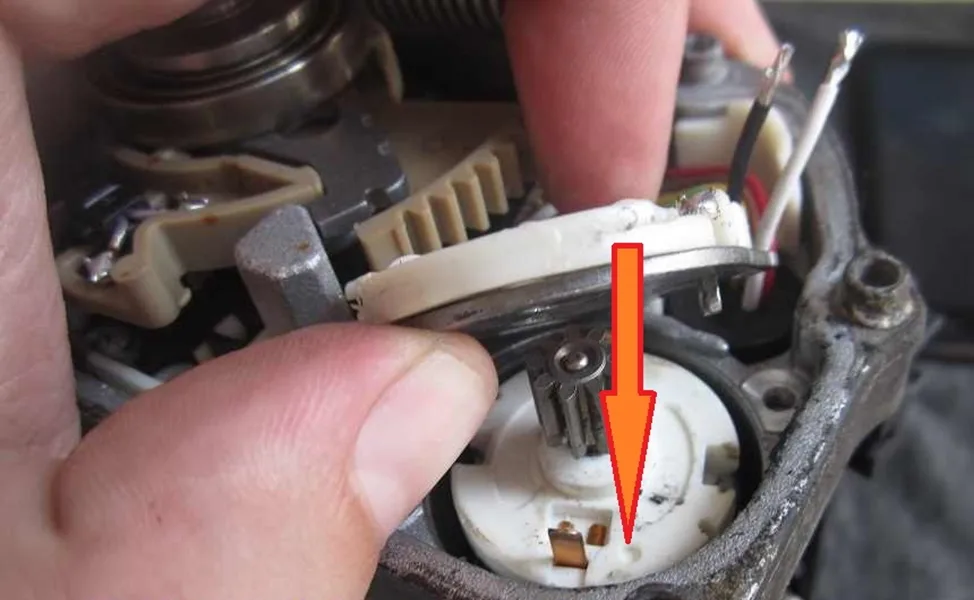

Сборка идет в обратном порядке. Важно не перепутать полярность и ориентацию моторчика. Перед закрытием крышки проверьте, что шестерни вращаются свободно, нет перекоса и ничего не цепляет корпус.

После установки дроссельной заслонки на автомобиль проверяют запуск, холостой ход, реакцию на газ и поведение при сбросе оборотов. Обороты не должны зависать, двигатель не должен глохнуть при трогании, рывки при переключении должны уйти. На некоторых автомобилях после вмешательства может потребоваться адаптация дроссельной заслонки.

Что заказать: моторчик дроссельной заслонки или регулятора холостого хода, если старый моторчик изношен или не держит контакт. Для подбора пришлите фото снятого моторчика, фото разъема и VIN - АвтоКит77 поможет сверить совместимость и не менять весь дроссельный узел без необходимости.
