Ремонт активатора замка Hyundai ix35: дверь не дозакрывается

У Hyundai ix35 встречается неприятный отказ активатора замка: машина ставится на охрану, но язычок одной двери не доходит до закрытого положения. Снаружи кажется, что автомобиль закрыт, а фактически дверь можно открыть. Приходится каждый раз вручную дожимать язычок, и это быстро надоедает.

В этом разборе показан ремонт активатора замка ix35 на примере передней двери. Штатные номера активаторов могут отличаться по стороне, но логика диагностики похожая: нужно добраться до замка, разобрать привод и понять, почему моторчик не доводит механизм до конца. В исходном случае обнаружился горизонтальный ход ротора двигателя.

Снятие обшивки и стекла

Сначала снимают обшивку двери. Перед работой подготовьте крестовую и плоскую отвертку, головку на 10, Torx, малярный скотч и пластиковые съемники. Чем аккуратнее снята обшивка, тем меньше сломанных клипс и лишних шумов после сборки.

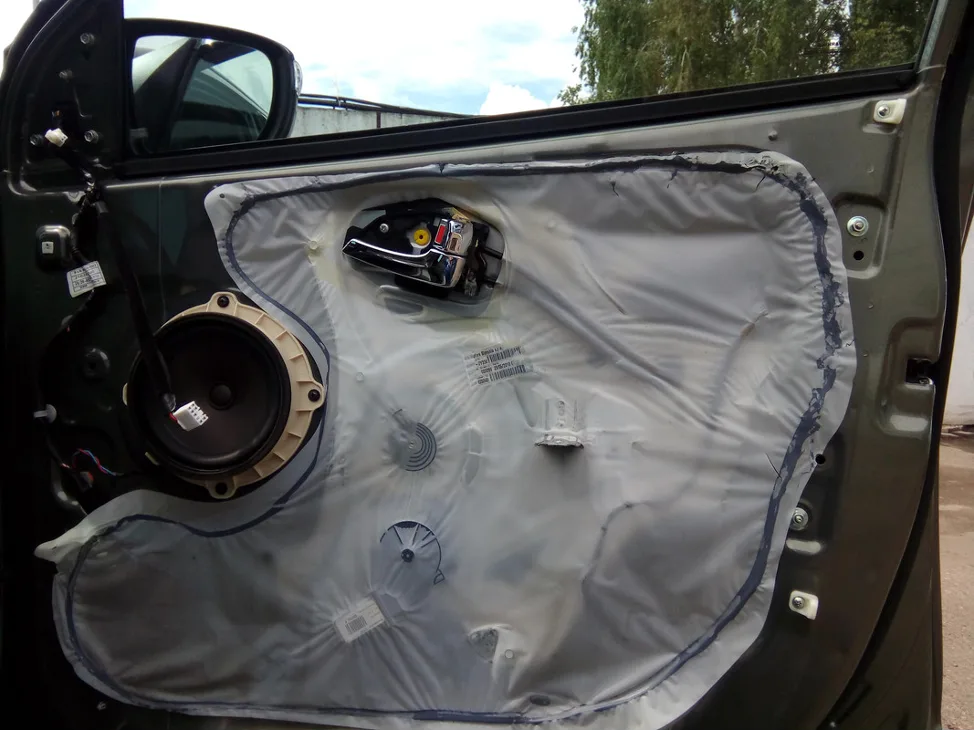

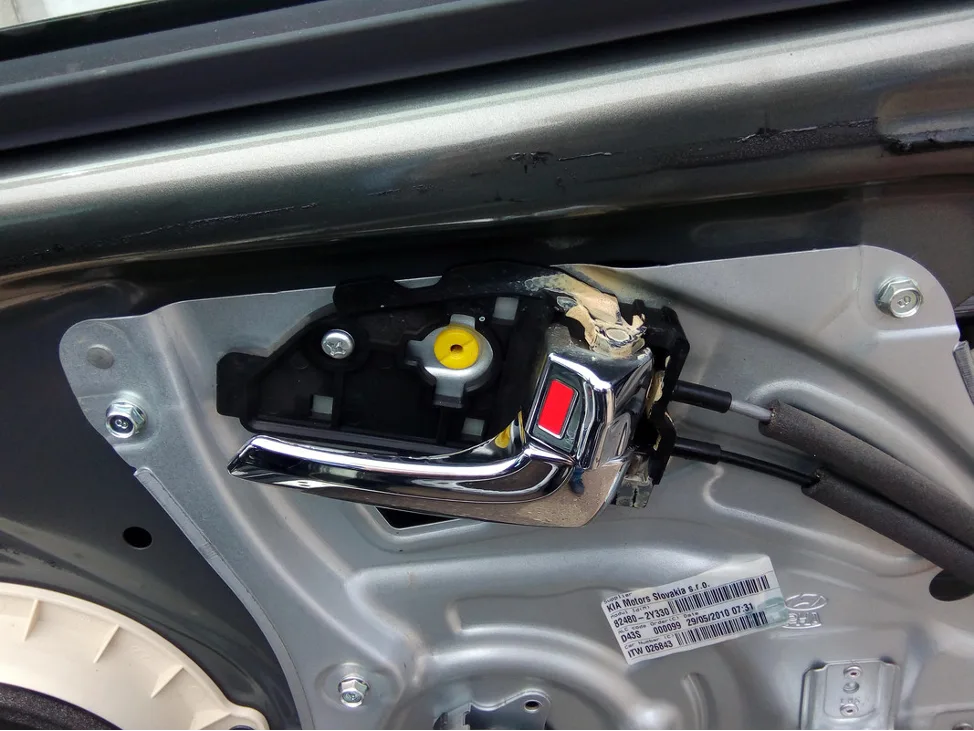

После обшивки снимают защитную пленку. Ее лучше не рвать: потом она снова понадобится как влагозащита. Если пленка держится на герметике, аккуратно отделяйте ее по краю и оставляйте клейкий слой рабочим.

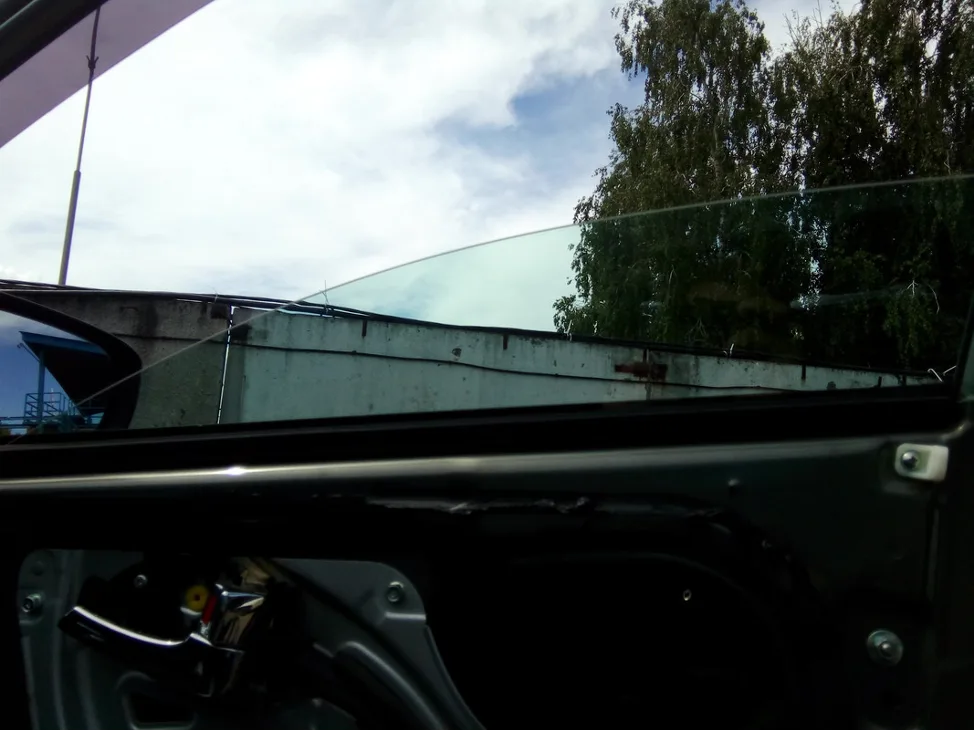

Чтобы отсоединить стекло от стеклоподъемника, обшивку временно подключают и опускают стекло до нужного уровня. Болты крепления должны попасть в технологические отверстия.

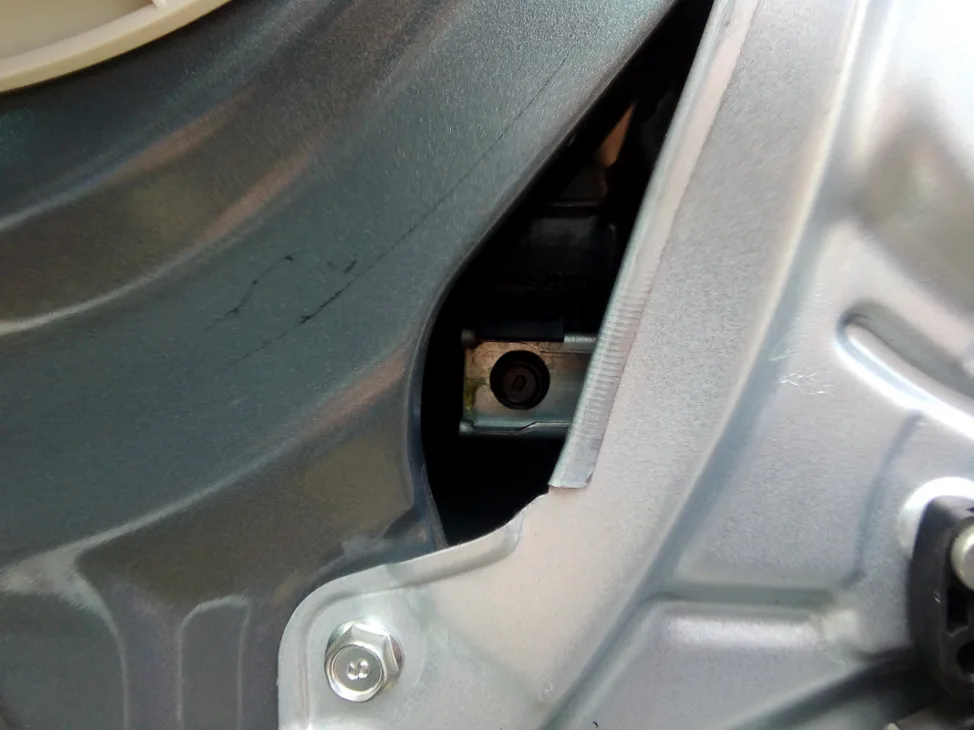

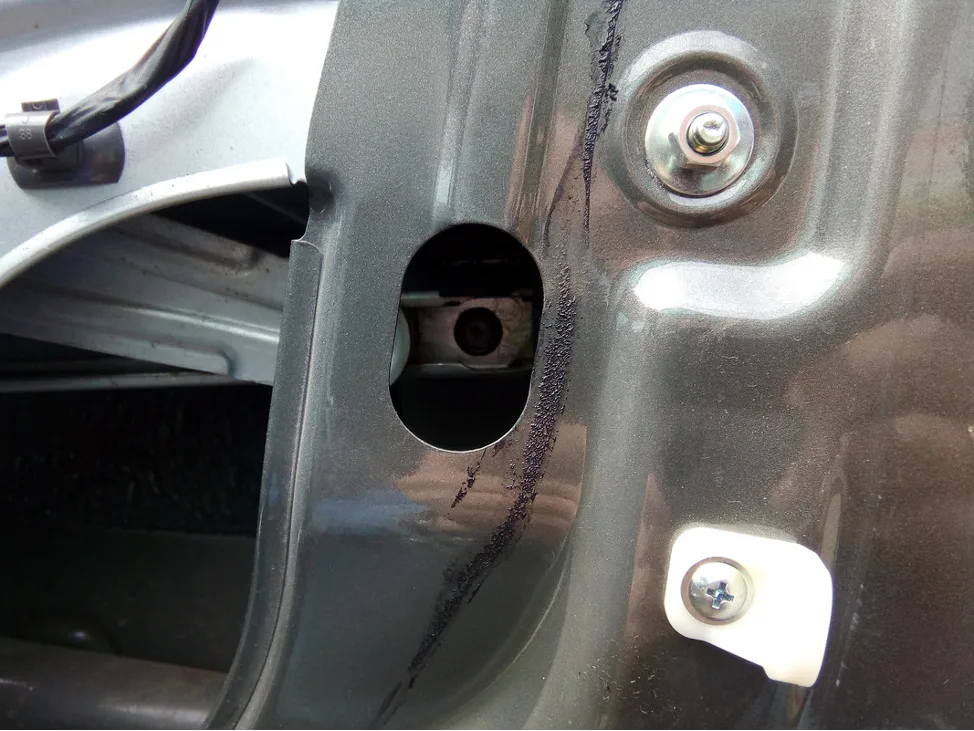

Через отверстия головкой на 10 откручивают болты, удерживающие стекло. Здесь удобнее работать вдвоем: один держит стекло, второй откручивает крепеж. Если помощника нет, фиксируйте стекло заранее и не отпускайте его резко.

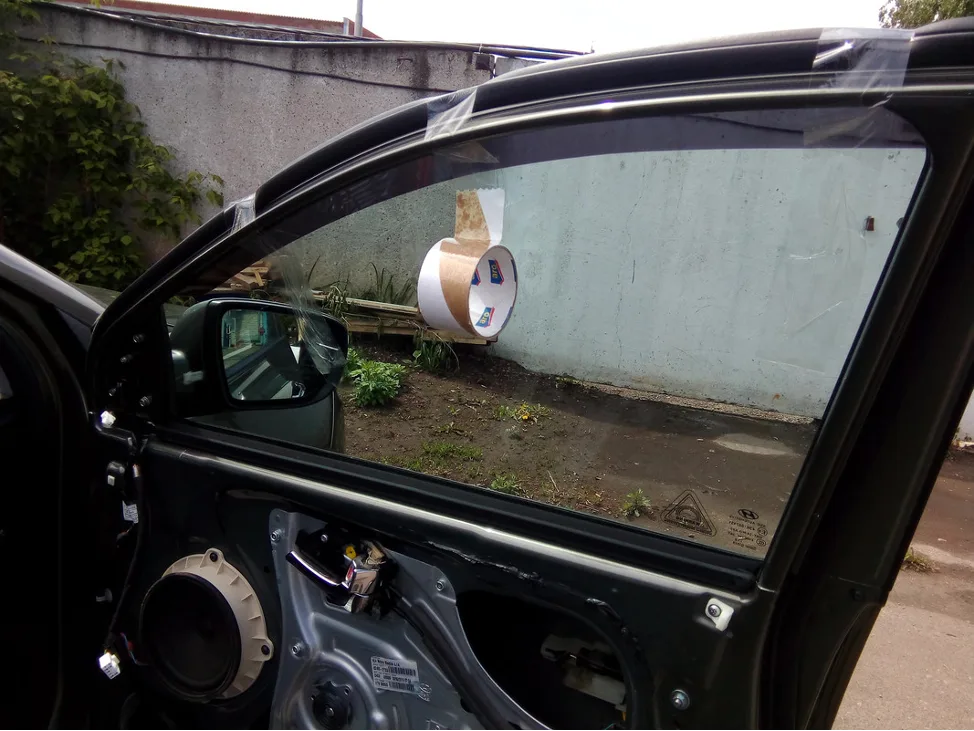

После освобождения стекла его поднимают вверх и фиксируют скотчем. Фиксация должна быть надежной, потому что дальше придется вытаскивать механизм и карту двери.

Проверьте, что стекло не мешает снятию щита и не опирается на проводку. Если оно сдвинется во время работы, можно повредить направляющие или поцарапать стекло.

Снятие механизма двери

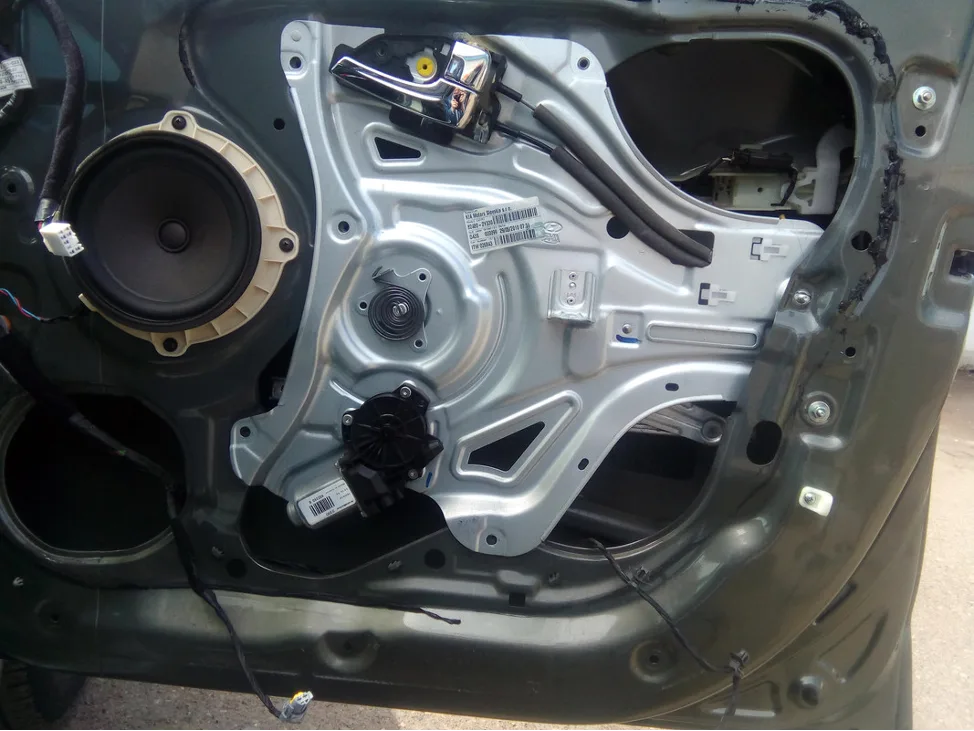

Дальше откручивают крепления механизма стеклоподъемника и замка. Лучше не действовать хаотично: раскладывайте винты группами, чтобы потом не гадать, какой крепеж куда возвращать.

Разъемы отсоединяют аккуратно, без рывков за провода. Если в ручке есть кнопка бесключевого доступа, к ней тоже подходит проводка, и ее нужно освободить перед снятием ручки.

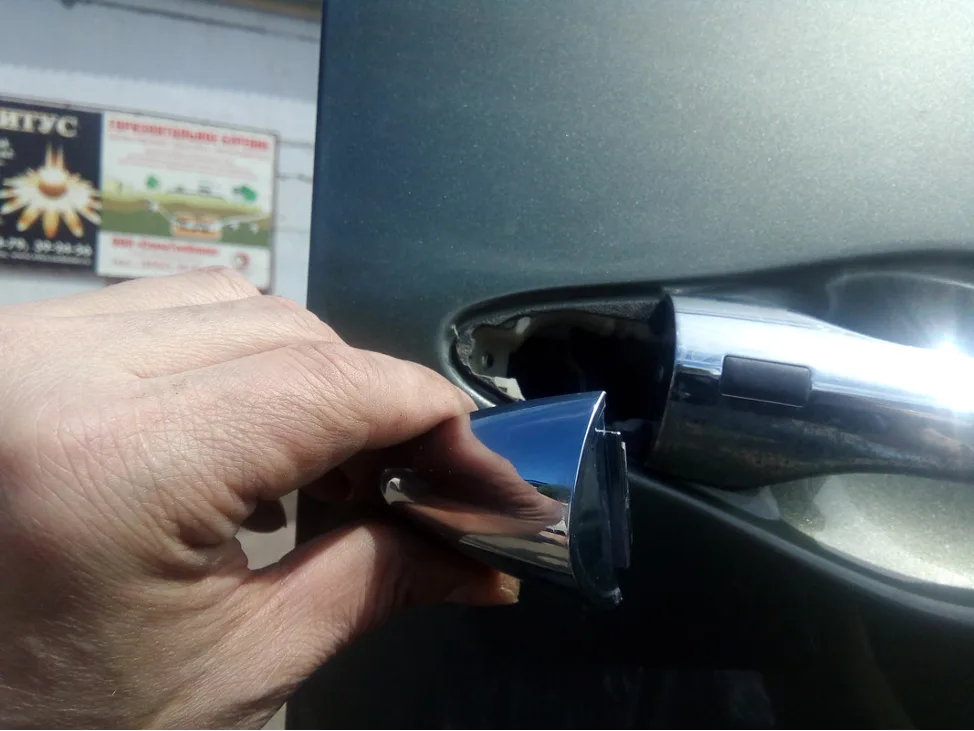

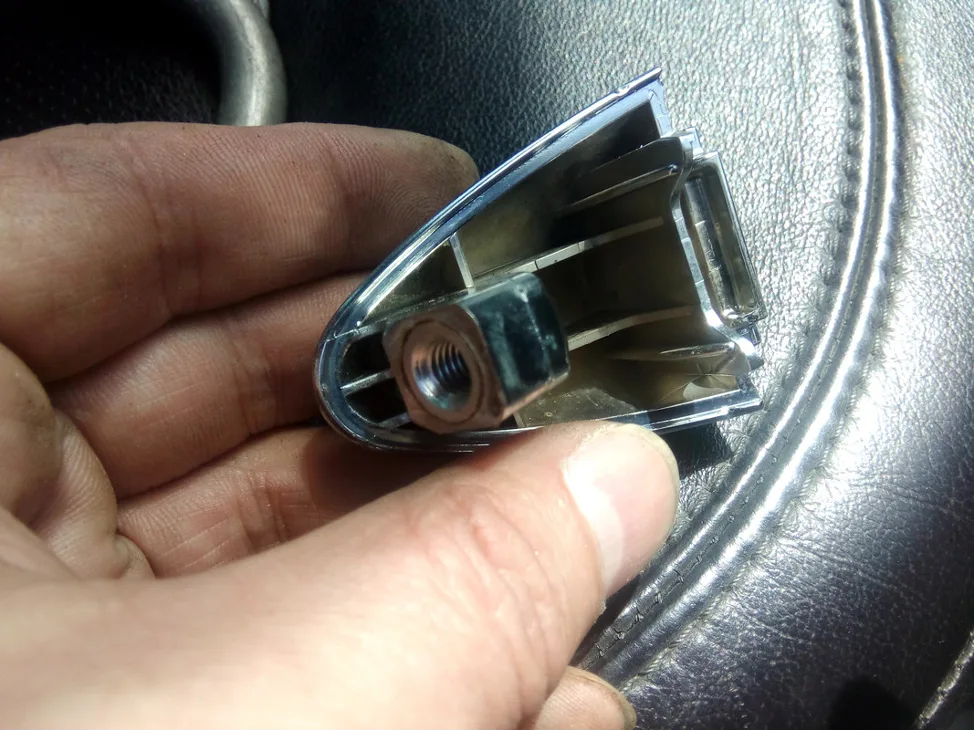

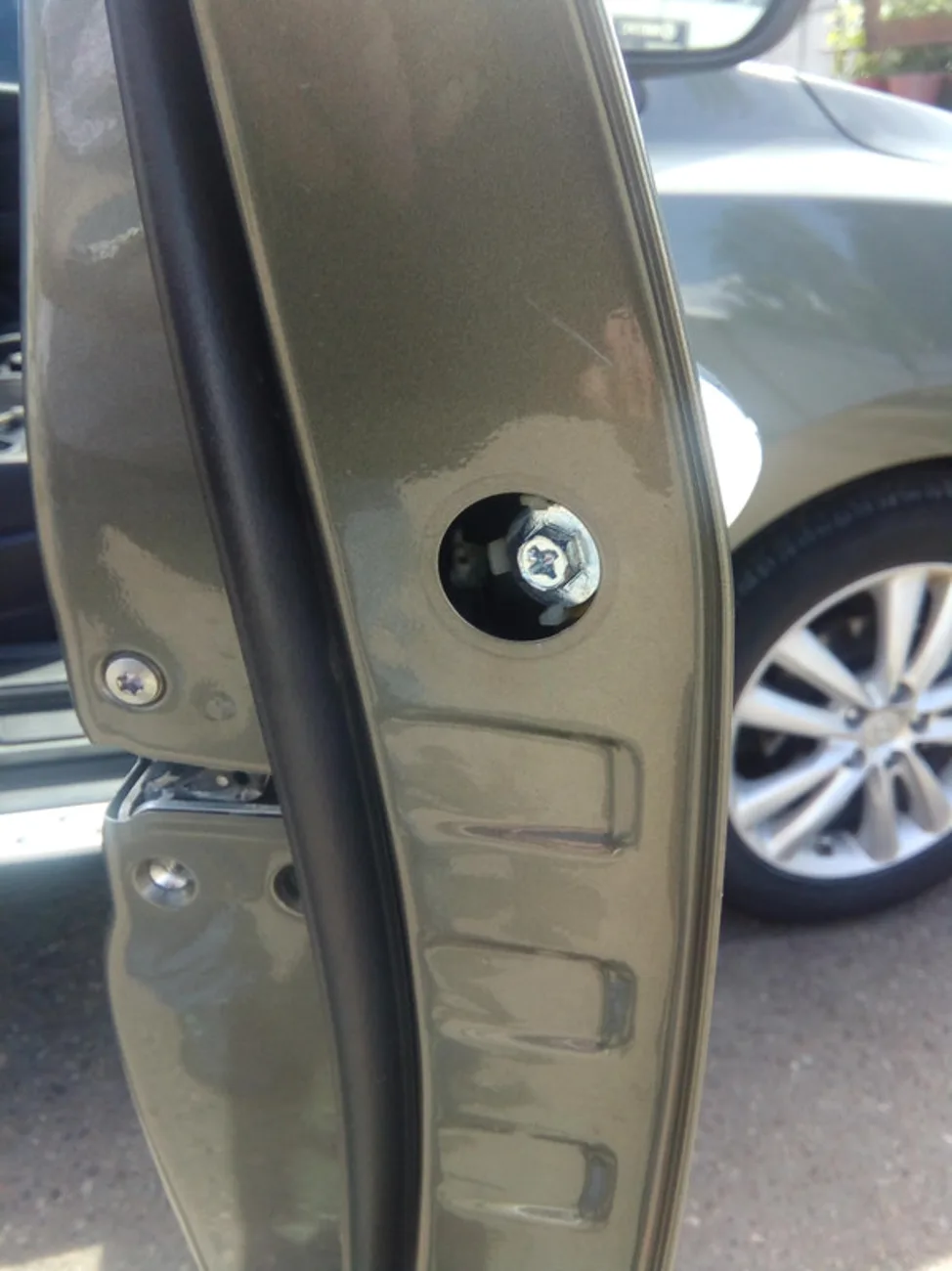

Чтобы снять наружную ручку, на торце двери снимают защитный колпачок, выкручивают болт и вынимают заднюю часть ручки. Болт лучше не ронять внутрь двери: достать его потом неприятно.

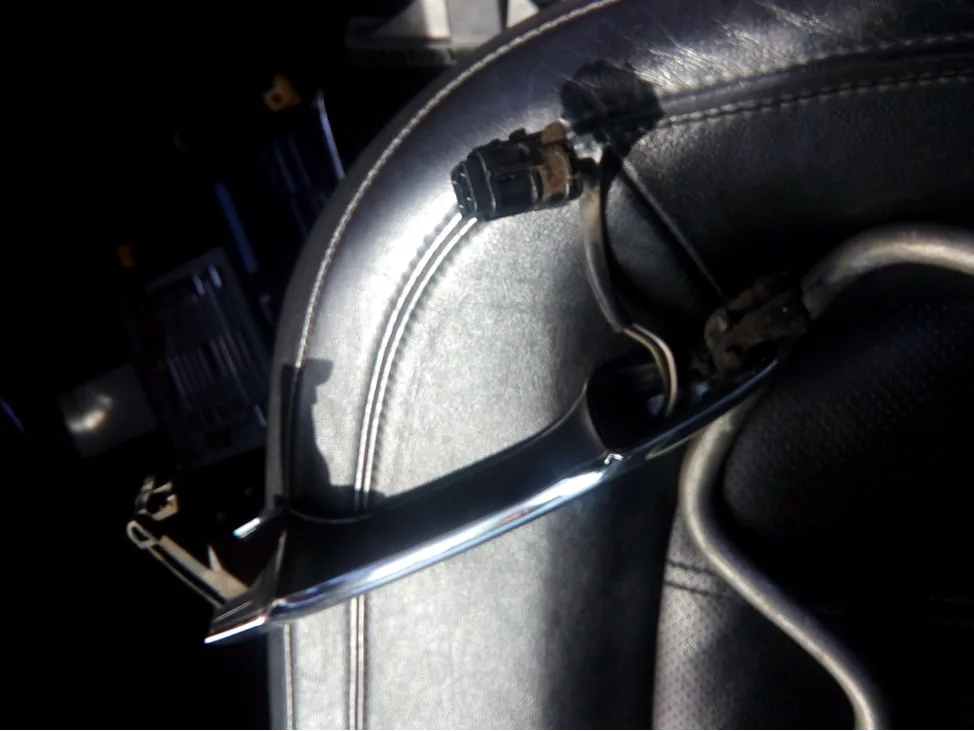

После освобождения крепления ручка сдвигается назад и выходит из посадочного места. Не тяните ее наружу силой: если механизм не освободился, проверьте болт и фиксатор.

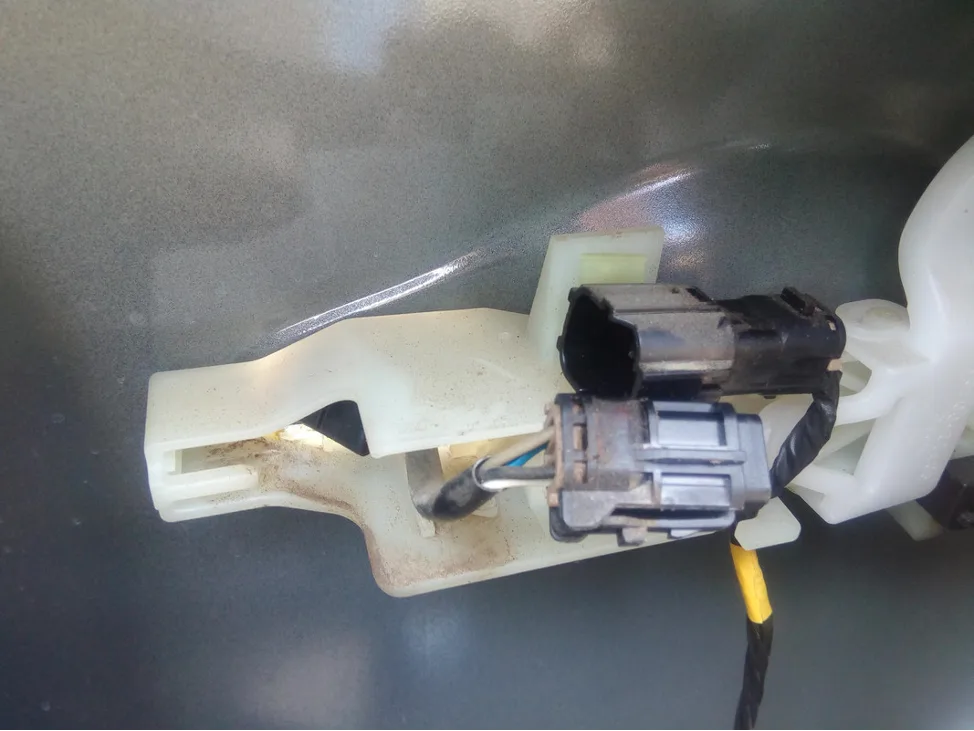

Провода ручки и разъем кнопки освобождают перед снятием. Это место легко повредить, если забыть, что ручка связана с проводкой.

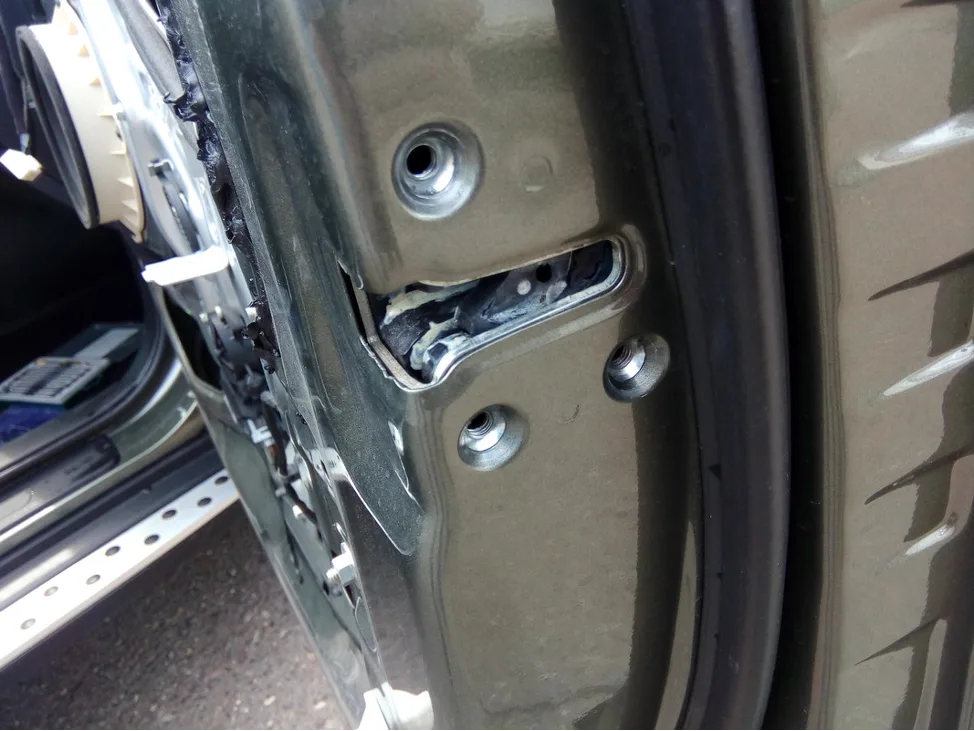

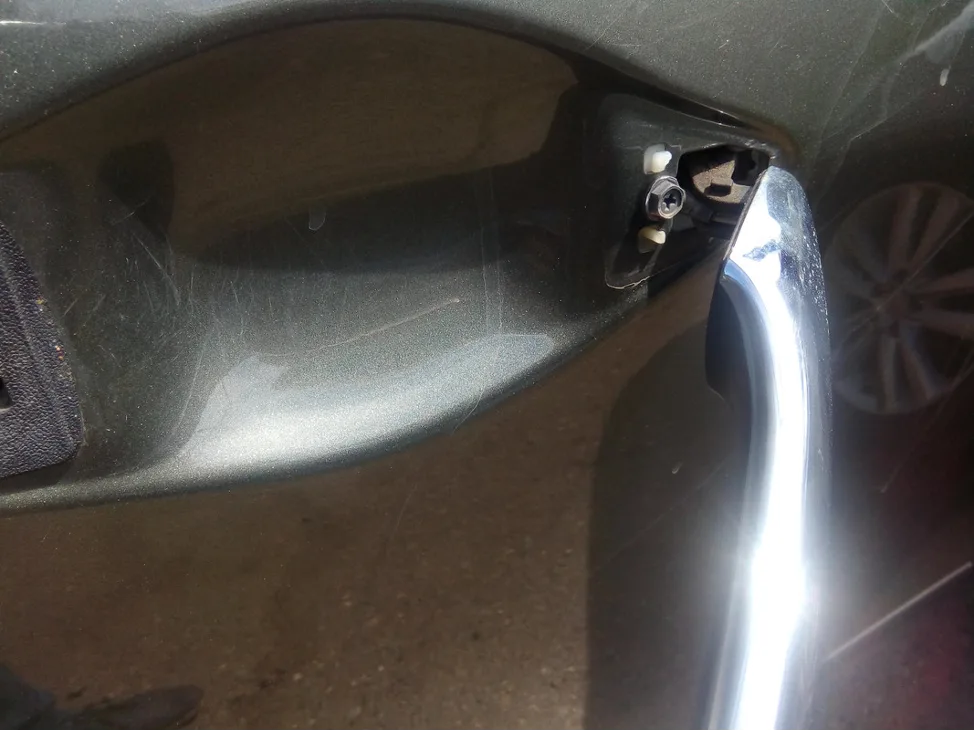

После снятия ручки появляется доступ к дополнительному крепежу. Его выкручивают, затем освобождают ручку и замок для снятия всего узла.

Разъемы лучше подписать или сфотографировать. При обратной сборке это экономит время и снижает риск ошибки.

Когда ручка снята, проверьте прокладки и посадочные места. Если ручка встанет с перекосом, она может мешать замку закрываться и давать лишнюю нагрузку на моторчик.

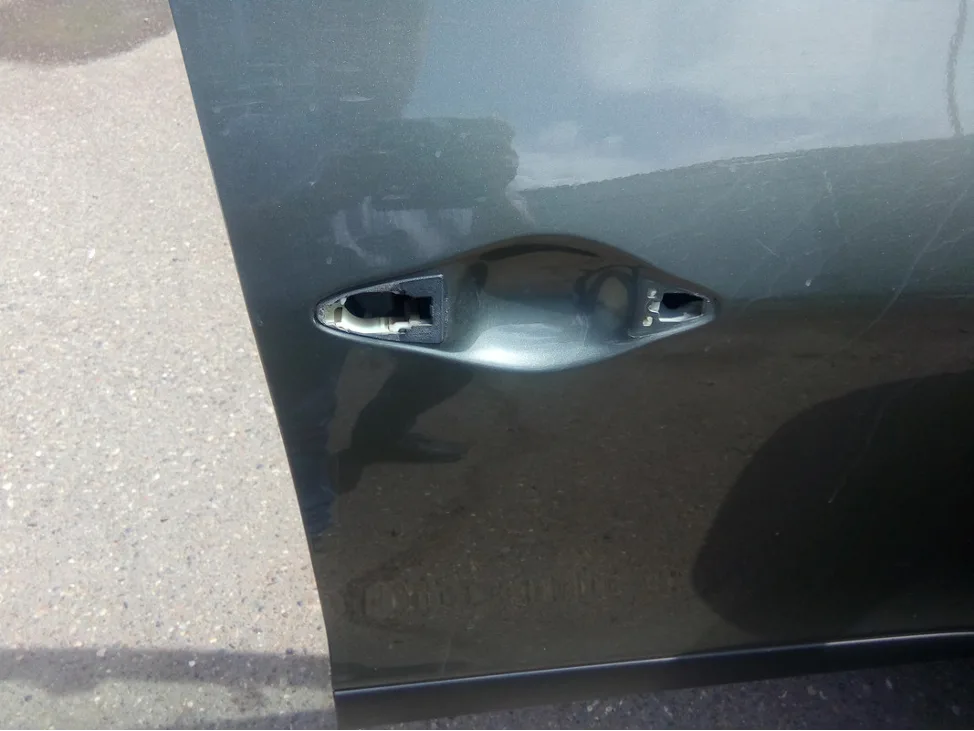

После освобождения ручки и разъемов механизм двери можно выводить наружу. Работайте без резких движений: щит, стеклоподъемник, коса проводки и замок связаны между собой.

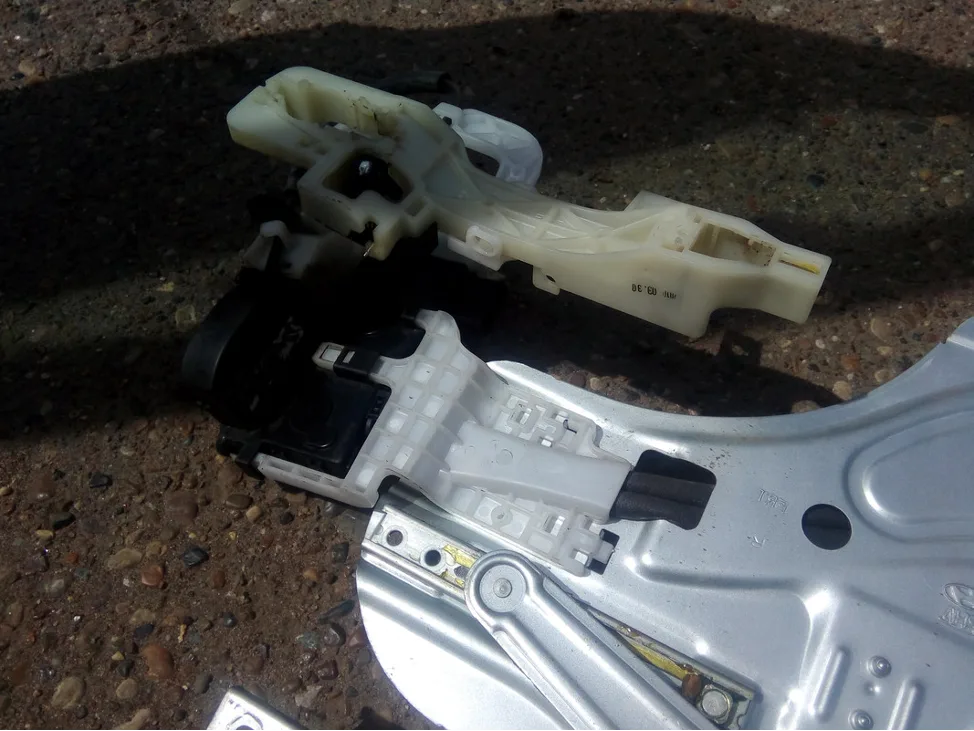

Весь узел удобно перенести на стол. В нормальных условиях проще разбирать актуатор, видеть фиксаторы и не терять мелкие детали.

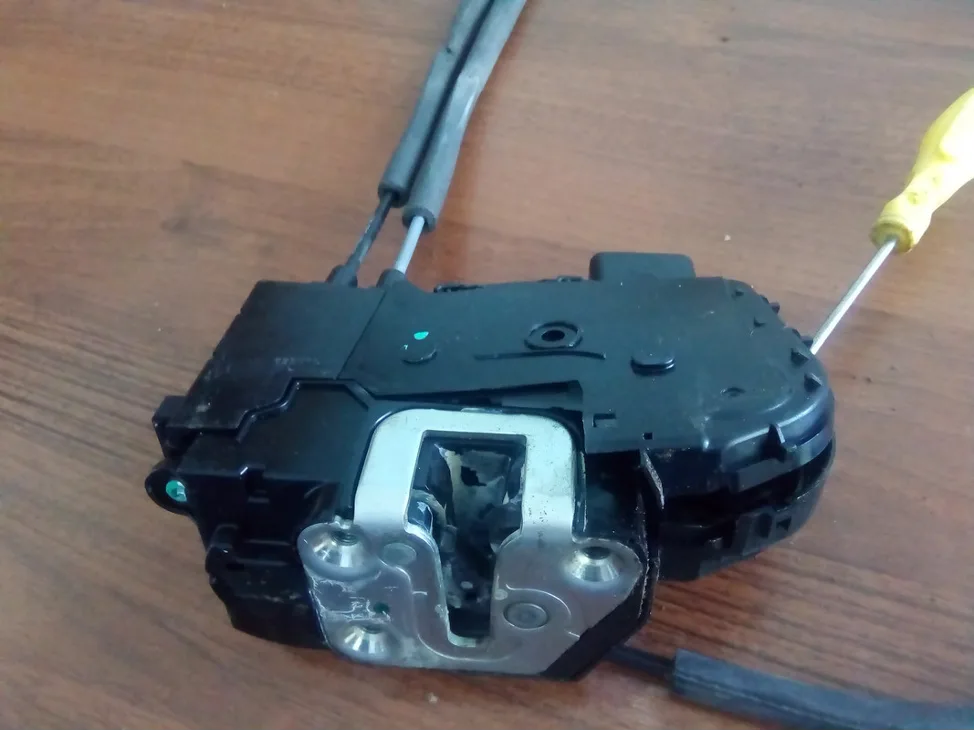

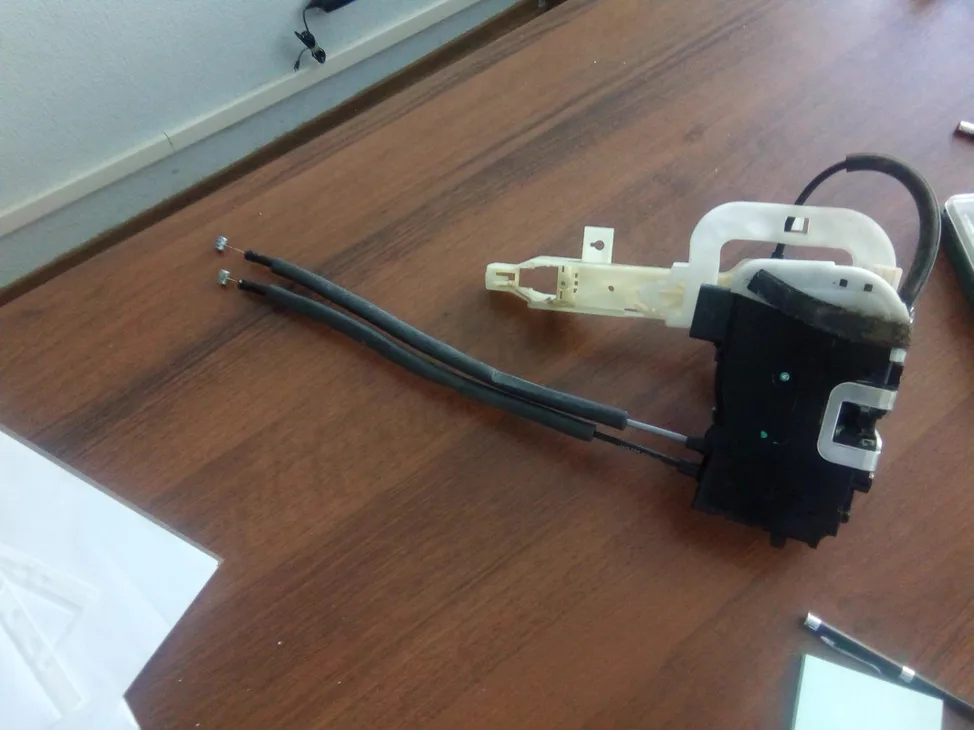

Актуатор замка отстегивают от карты и готовят к разбору. До вскрытия полезно проверить ход язычка и рычагов вручную.

Разбор активатора

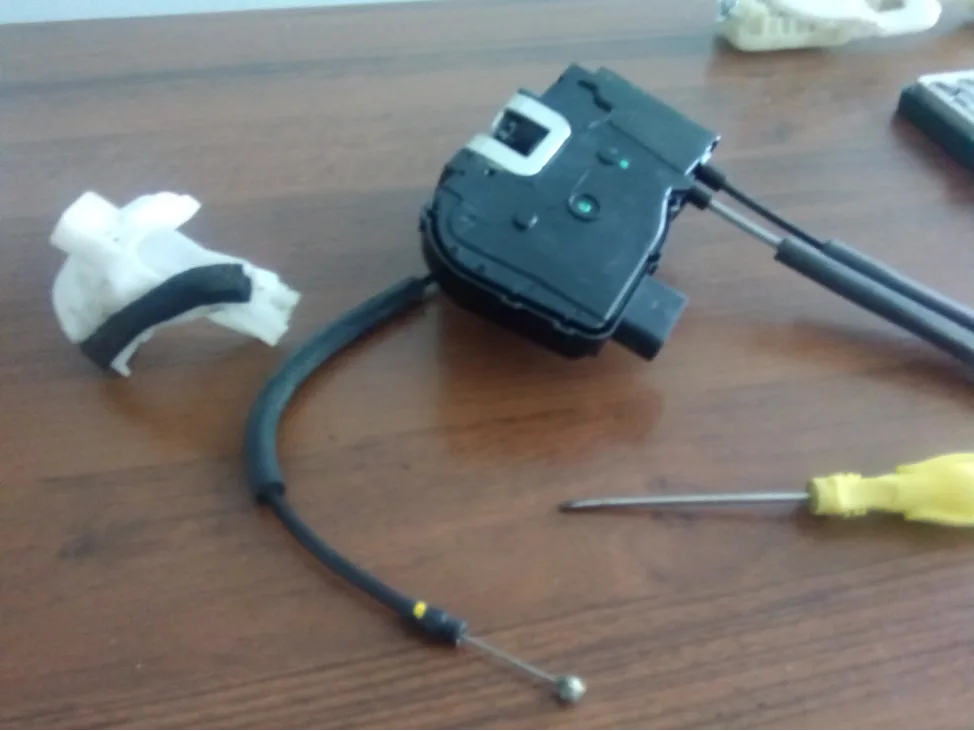

С актуатора снимают пластиковые накладки и белые фиксаторы. Не поддевайте их грубо: защелки небольшие, а при поломке корпус может плохо закрываться.

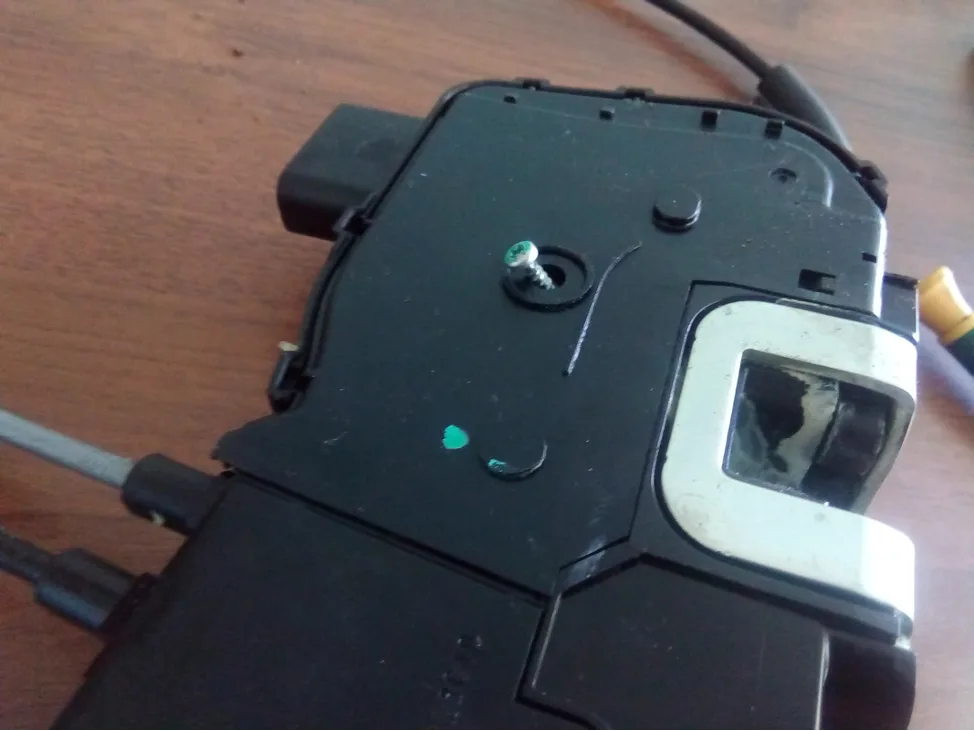

Разбирайте корпус постепенно, двигаясь по периметру. Внутри есть рычаги и пружины, которые должны остаться в правильном положении.

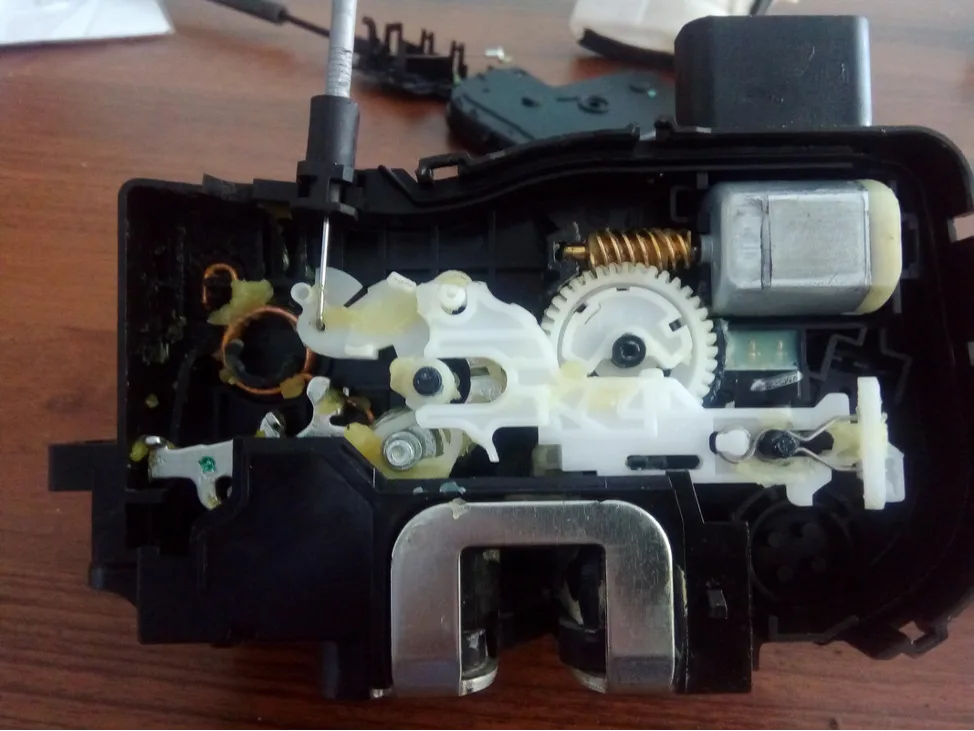

После раскрытия корпуса виден привод и червячная передача. Если моторчик работает, но не доводит механизм до конца, смотрите люфт вала, состояние втулки и зацепление червяка.

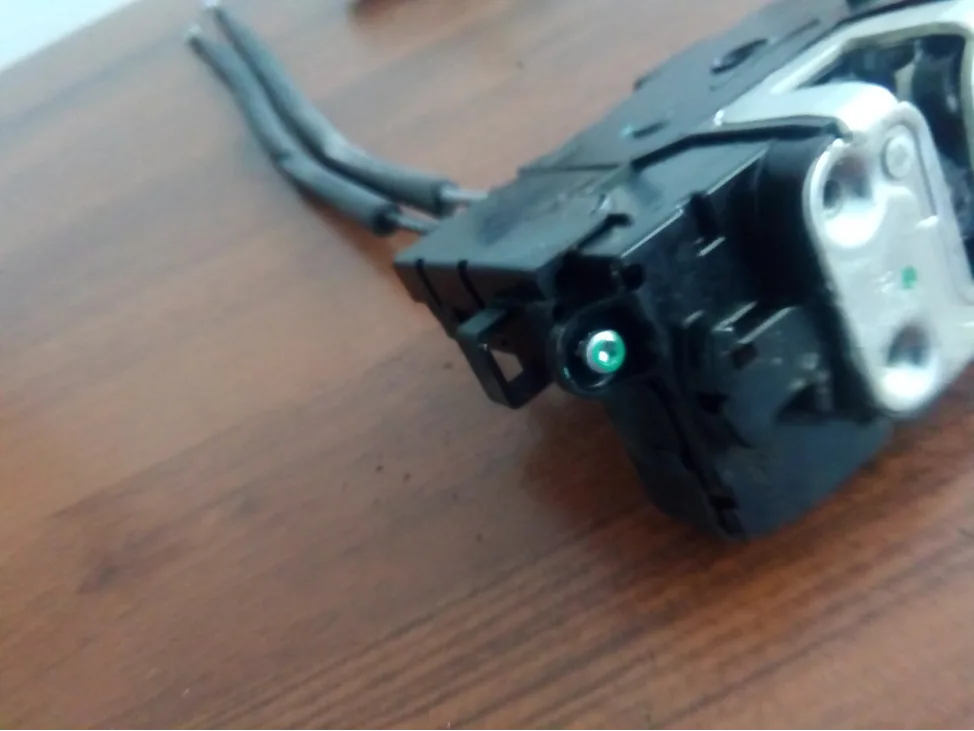

Положение деталей лучше фотографировать по шагам. При сборке важно вернуть рычаги без перекоса, иначе замок будет срабатывать неправильно.

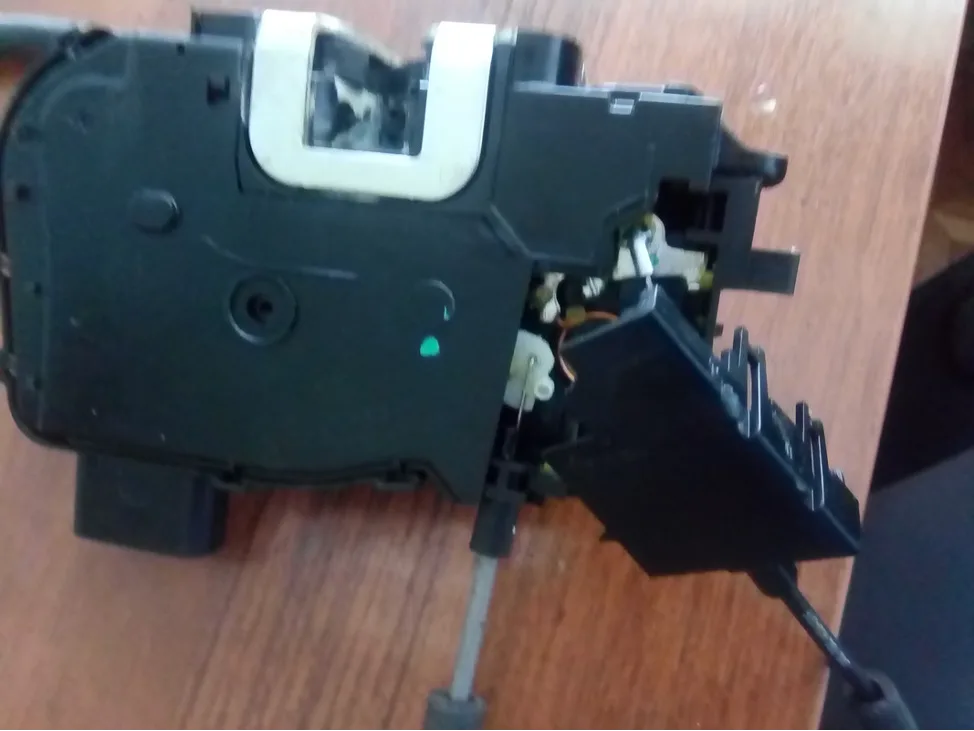

Контакты и моторчик осматривают отдельно. Если есть окислы или следы перегрева, их нужно устранить до сборки.

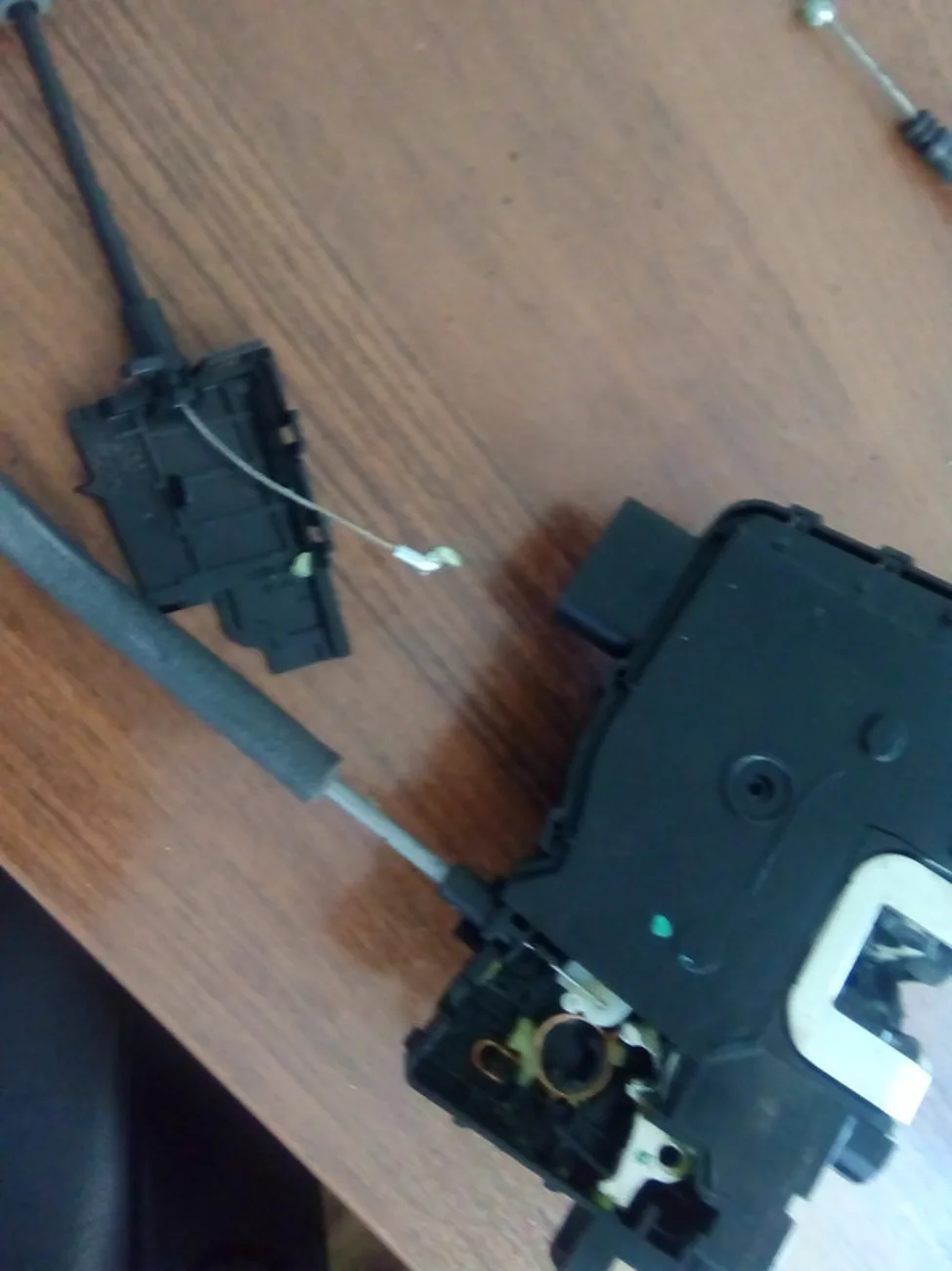

Механизм должен двигаться свободно. Любой клин или тугой ход увеличивает нагрузку на моторчик, и ремонт электропривода может оказаться временным.

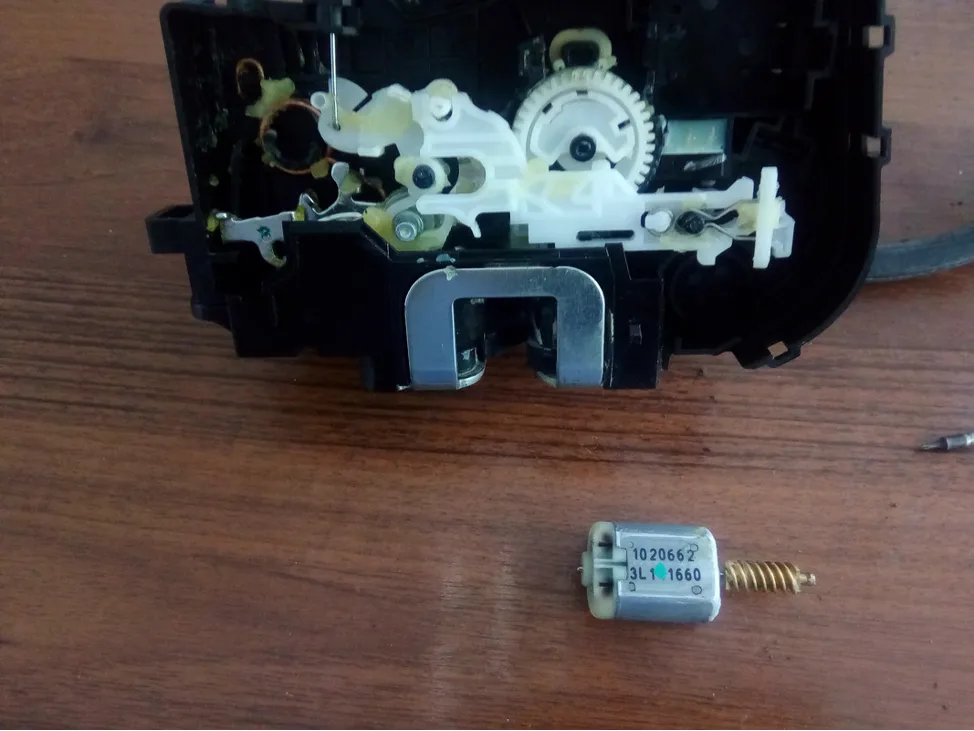

Если моторчик имеет осевой люфт, вал может смещаться вперед-назад и нарушать зацепление червяка. Тогда замок не дозакрывается, хотя питание и команда есть.

Перед доработкой убедитесь, что причина именно в перемещении ротора, а не в сломанной шестерне или заедающей защелке.

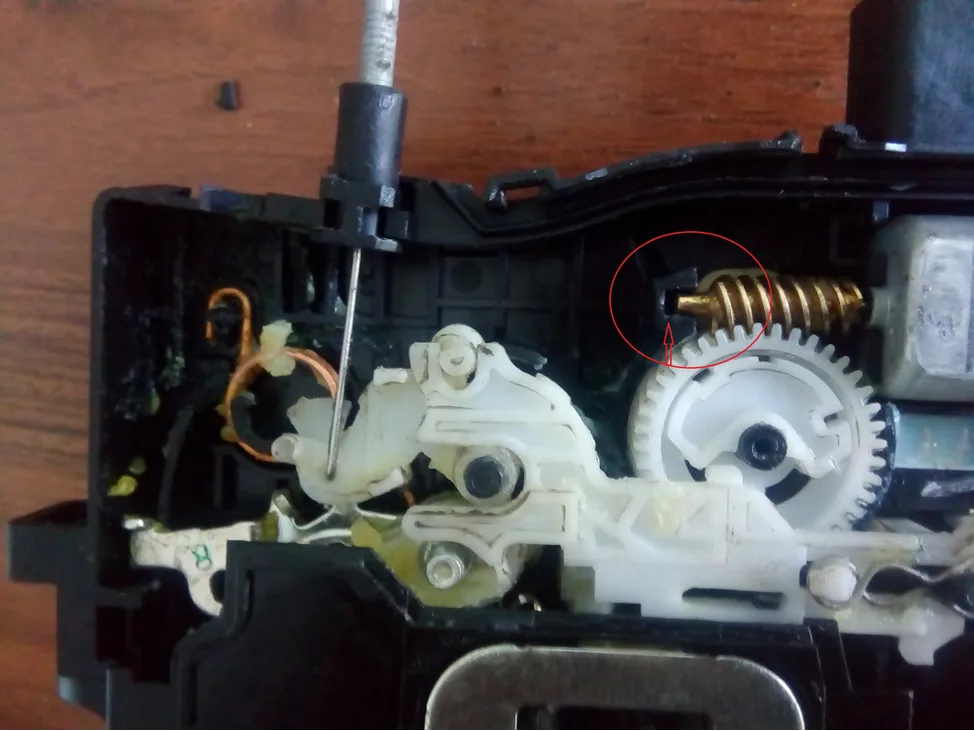

В исходном ремонте был замечен горизонтальный ход якоря двигателя на червячной передаче. Это объясняет симптом: привод пытается закрыть замок, но часть движения теряется в осевом люфте.

Дальше подбирают решение: заменить моторчик или ограничить осевое перемещение, если конструкция позволяет сделать это надежно. Временная вставка должна стоять так, чтобы не мешать вращению и не попадать в зубья.

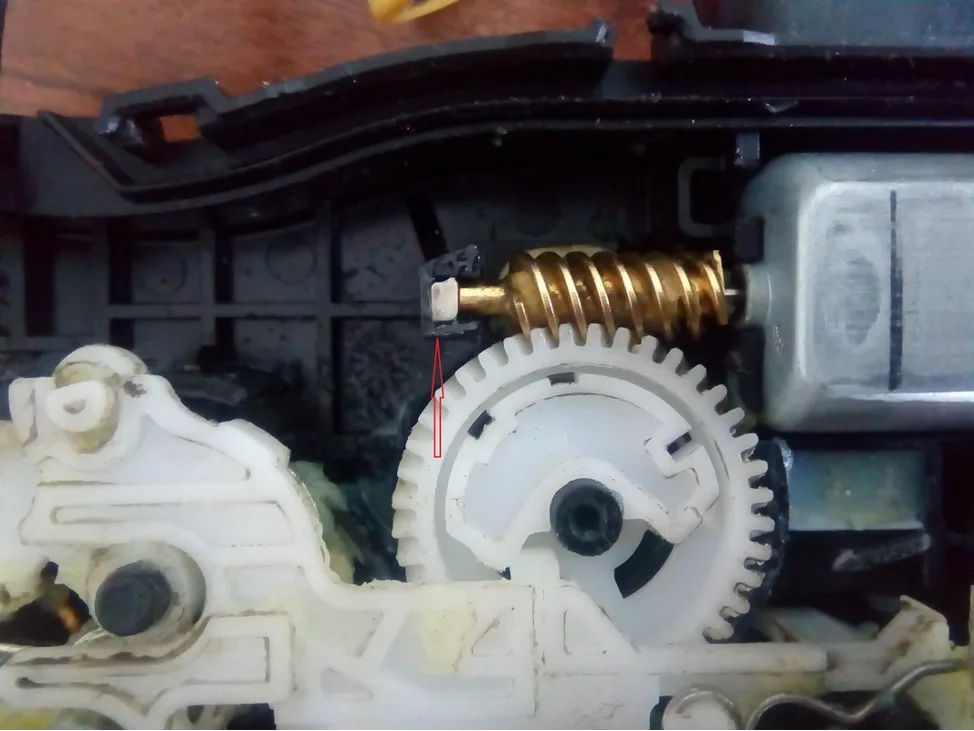

Здесь использована пластиковая вставка, которая не дает якорю уходить вперед. Такой ремонт нужно проверять особенно тщательно: вставка не должна отвалиться, попасть в механизм или заблокировать моторчик.

Проверка

После сборки активатор проверяют на столе и на автомобиле. Сделайте несколько циклов закрытия и открытия, затем проверьте язычок: он должен доходить до конца без ручного дожима. Если машина встает на охрану, но дверь все еще можно открыть, ремонт не закончен.

Если используется ограничитель хода ротора, обязательно проверьте его фиксацию. Клей, пластик и посадочное место должны выдерживать движение моторчика и вибрацию двери. Если вставка стоит ненадежно, она может сместиться и заблокировать привод. Поэтому такой ремонт подходит только как аккуратное восстановление с обязательной проверкой, а не как случайная прокладка внутри механизма.

При наличии сильного люфта, поврежденной втулки или следов перегрева лучше заменить моторчик или активатор целиком. Попытка восстановить сильно изношенный узел может сэкономить деньги сейчас, но привести к повторному снятию двери через короткое время. Для передней двери это особенно критично, потому что она чаще участвует в постановке на охрану и открытии автомобиля.

Перед установкой обшивки проверьте ручку, кнопку на ручке, разъемы, стеклоподъемник и влагозащитную пленку. Если проводка ручки пережата или стекло цепляет механизм, можно получить новую неисправность рядом со старой.

Что заказать: моторчик или активатор замка Hyundai ix35 нужной стороны, а при повреждении корпуса или механики - замок в сборе. Для подбора пришлите VIN, сторону двери, номер старого активатора и фото разъема. АвтоКит77 поможет подобрать деталь перед заказом.
