Ремонт замка сдвижной двери Kia Carnival: актуаторы и моторчики

На Kia Carnival второго поколения сдвижная дверь может закрываться и открываться вручную, но не реагировать на кнопки в салоне и на ключе. При заглушенной машине дверь кажется “мертвой”, электропривод не помогает, а руками ее двигать тяжелее обычного. Частая причина - неисправный актуатор с моторчиком внутри двери.

В сдвижной двери есть два актуатора. Верхний работает с центральным замком и отвечает за запирание двери. Нижний размыкает замки двери в крайних положениях: когда команда идет с кнопки, именно он натягивает тросик и дает двери старт. Если нижний актуатор не работает, кнопки не помогают, хотя ручкой дверь можно открыть механически.

Симптомы

Сначала кажется, что проблема в проводке или блоке управления. Дверь может вести себя странно: на заведенной машине электропривод оживает, но кнопки всё равно не открывают дверь; на заглушенной машине сдвигать дверь тяжело, потому что приходится преодолевать сопротивление привода.

Перед разбором полезно проверить обе сдвижные двери. Если нижние актуаторы не работают с двух сторон, это помогает быстрее понять, что искать нужно не только в одной двери.

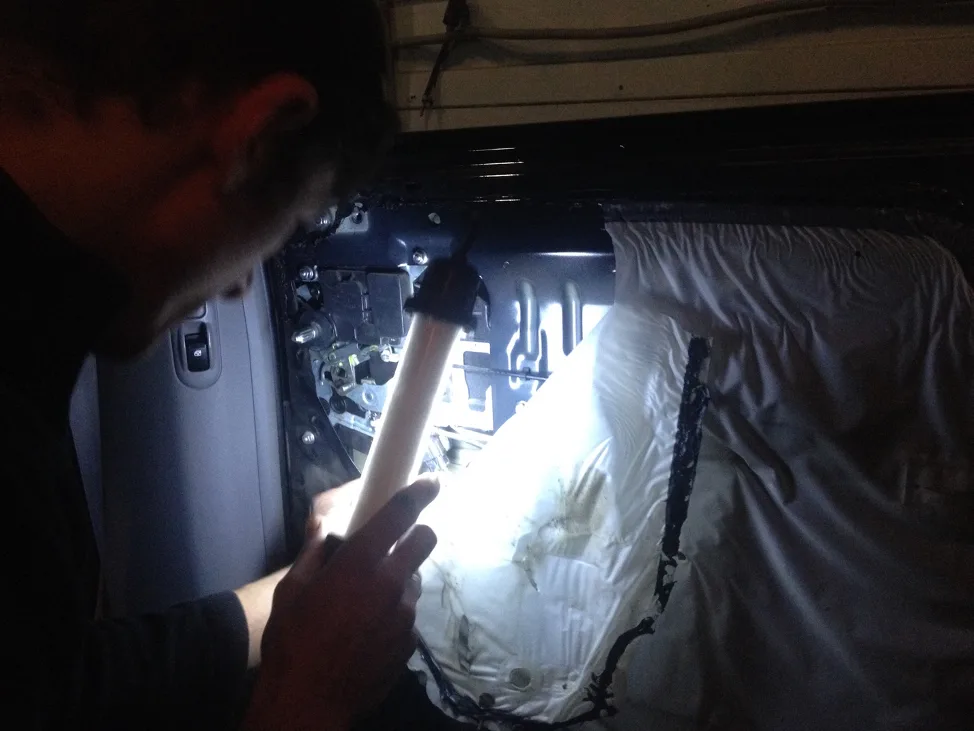

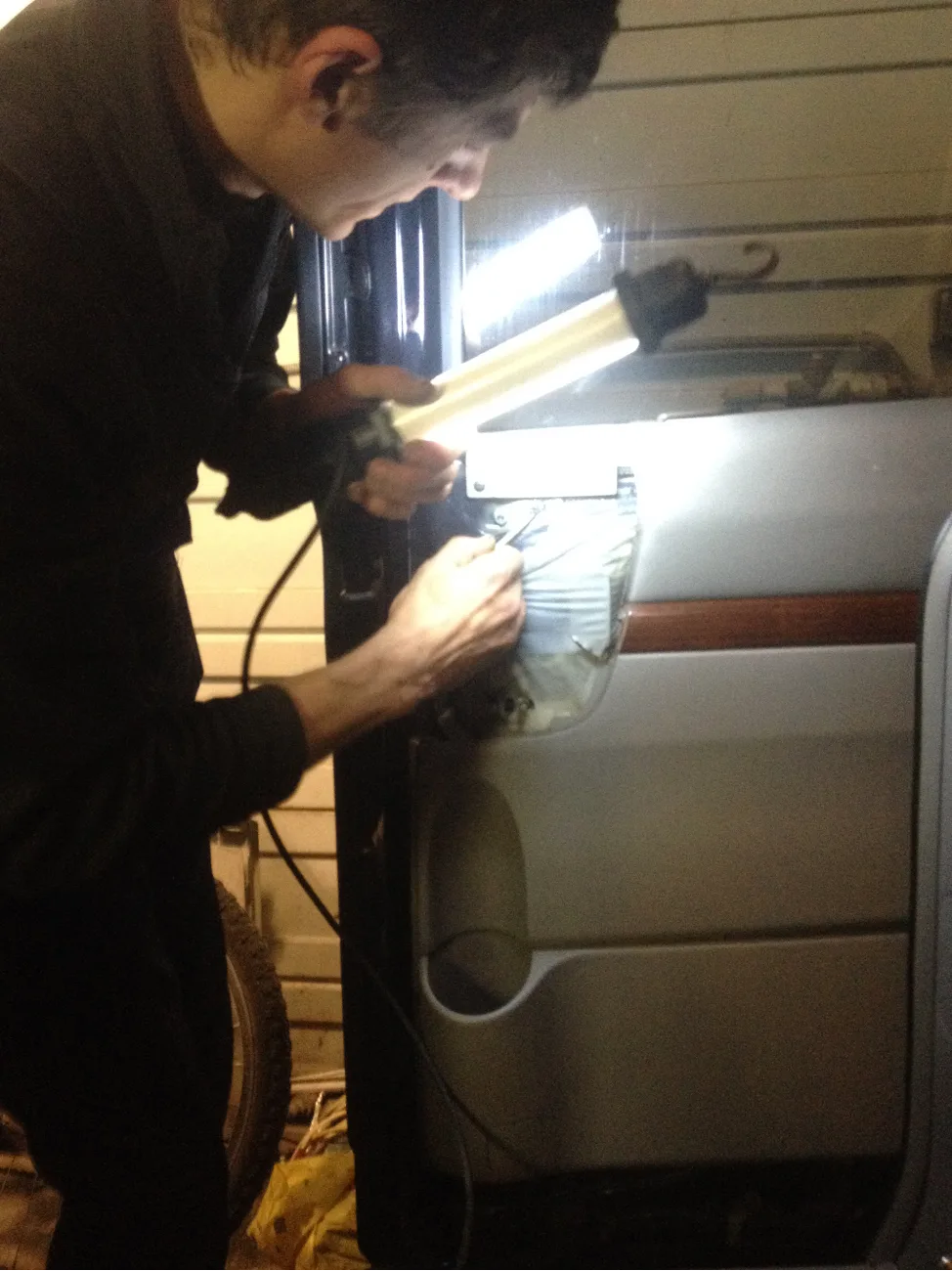

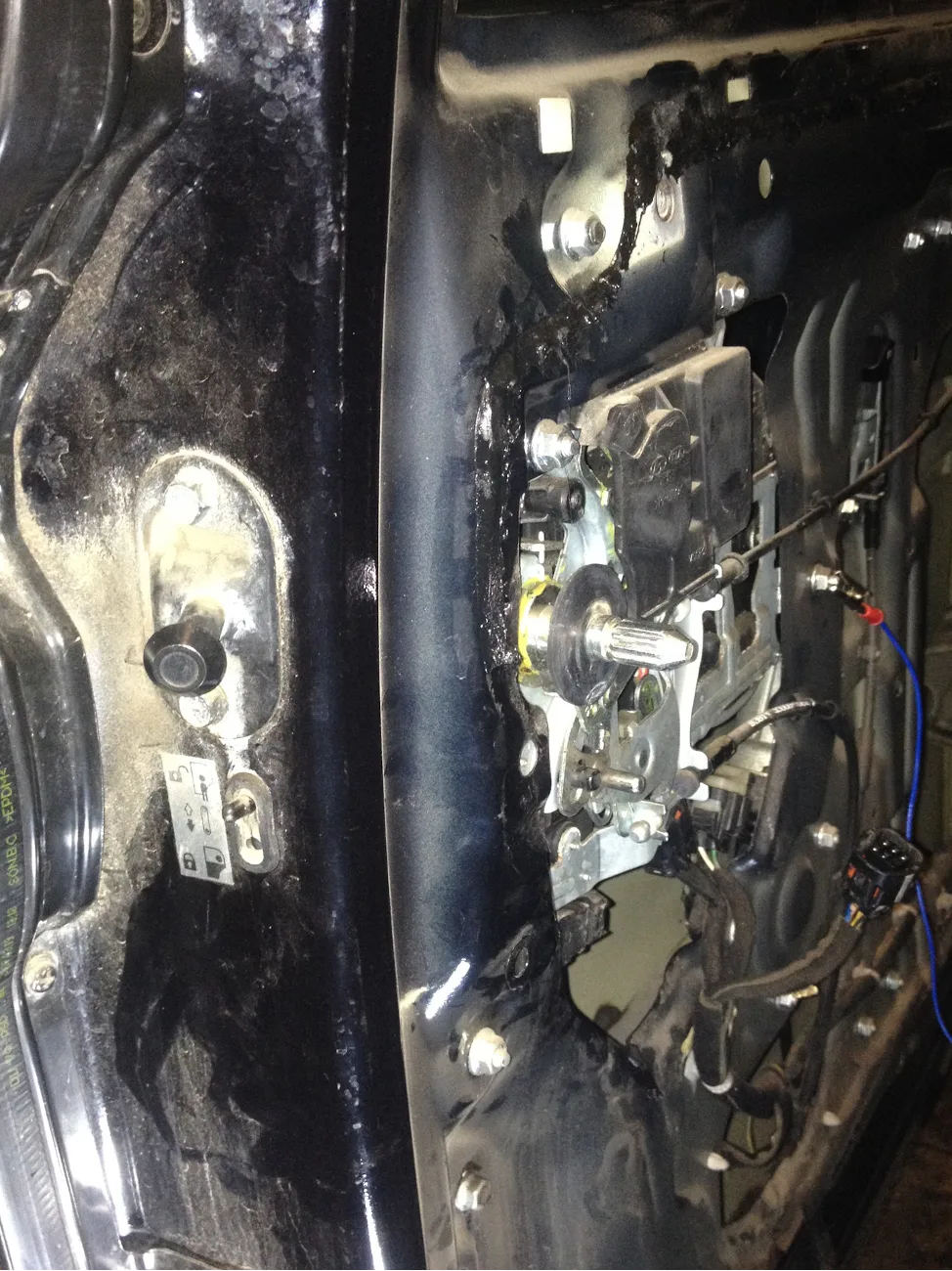

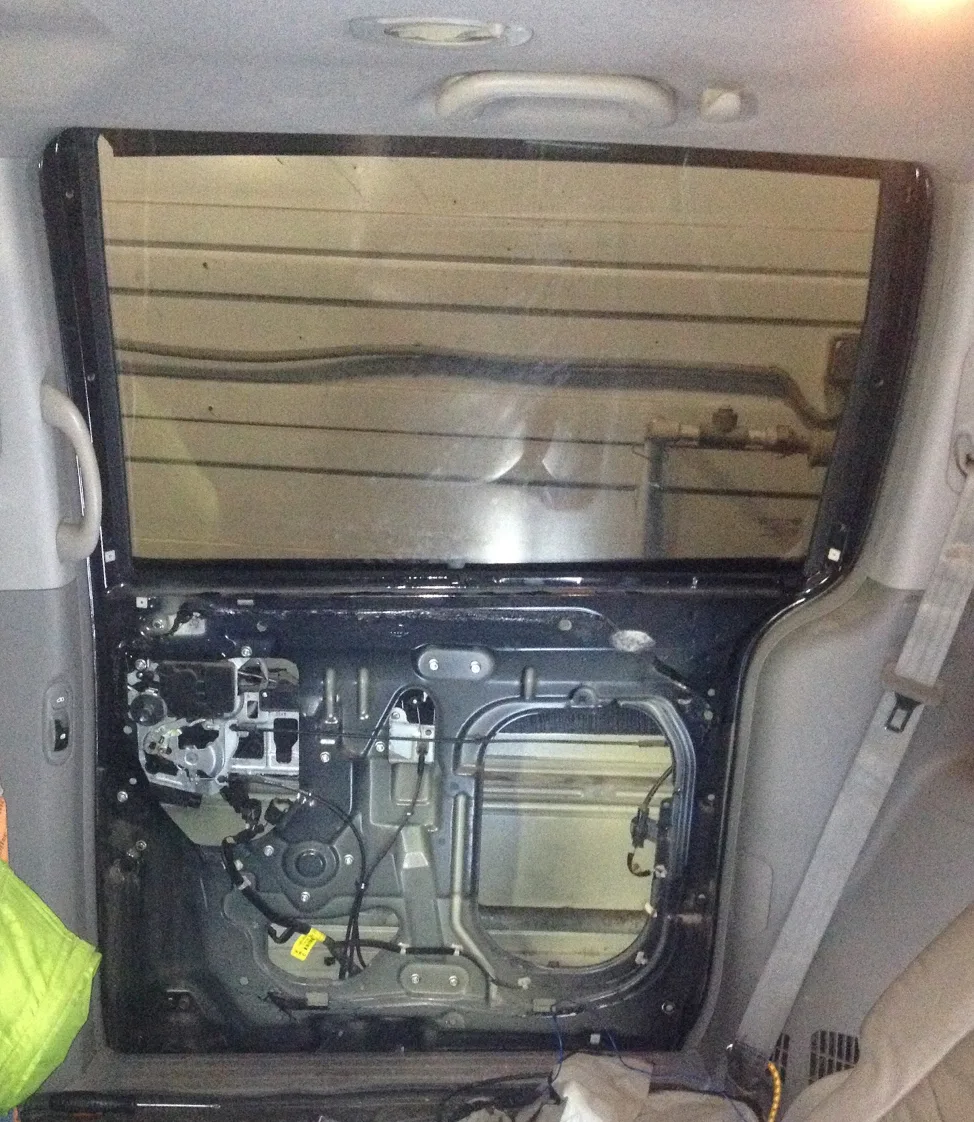

На панели двери находятся два актуатора и несколько тросиков. Перед снятием обязательно сфотографируйте, куда приходит каждый трос и разъем.

Верхний актуатор связан с центральным замком. Нижний отвечает за разблокировку двери из крайних положений. По симптомам важно понять, какой именно узел не срабатывает.

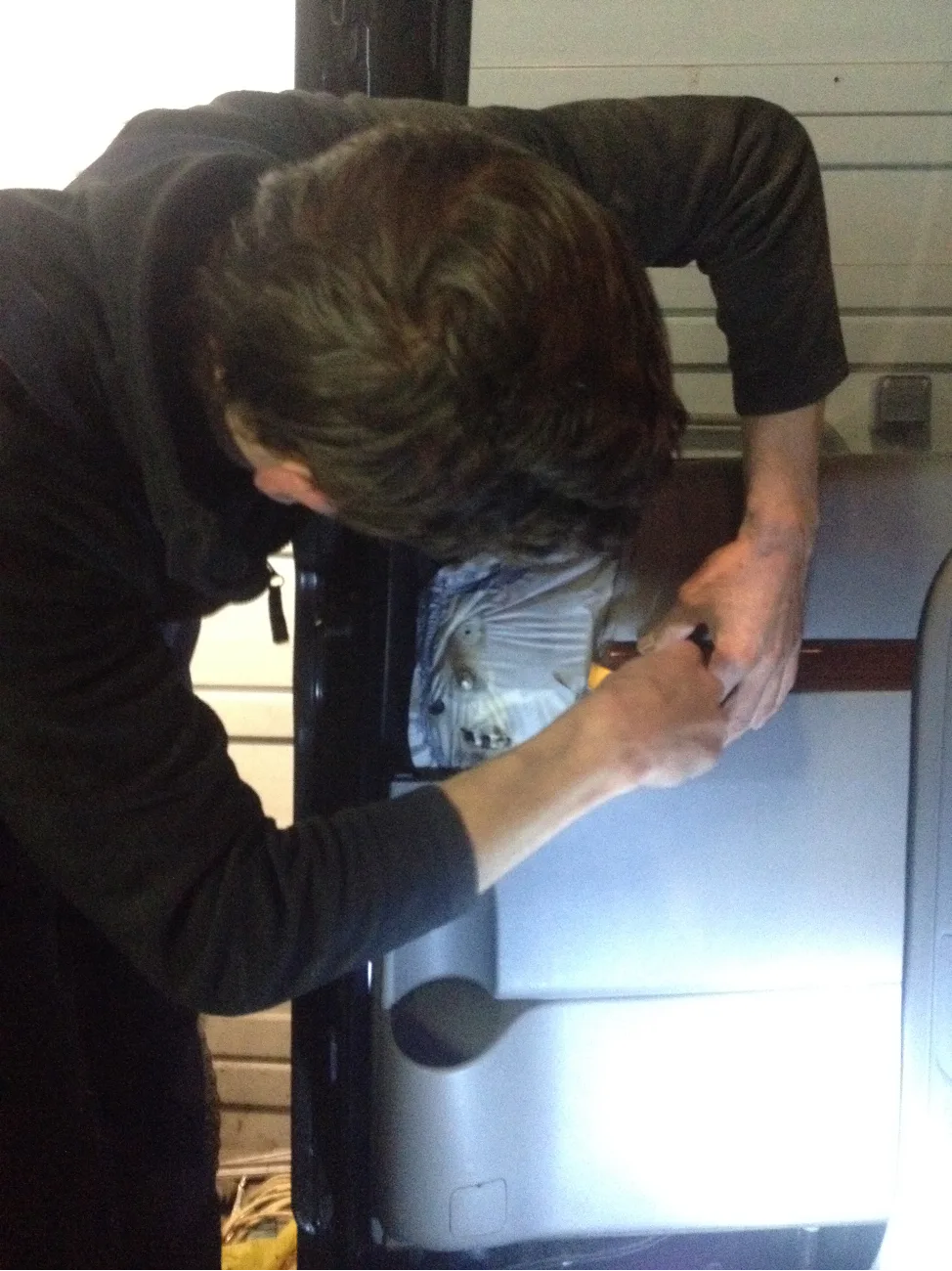

Тросики снимают аккуратно, без перегиба. Если перепутать их при сборке, дверь может закрываться, но не выходить из фиксатора или не открываться с кнопки.

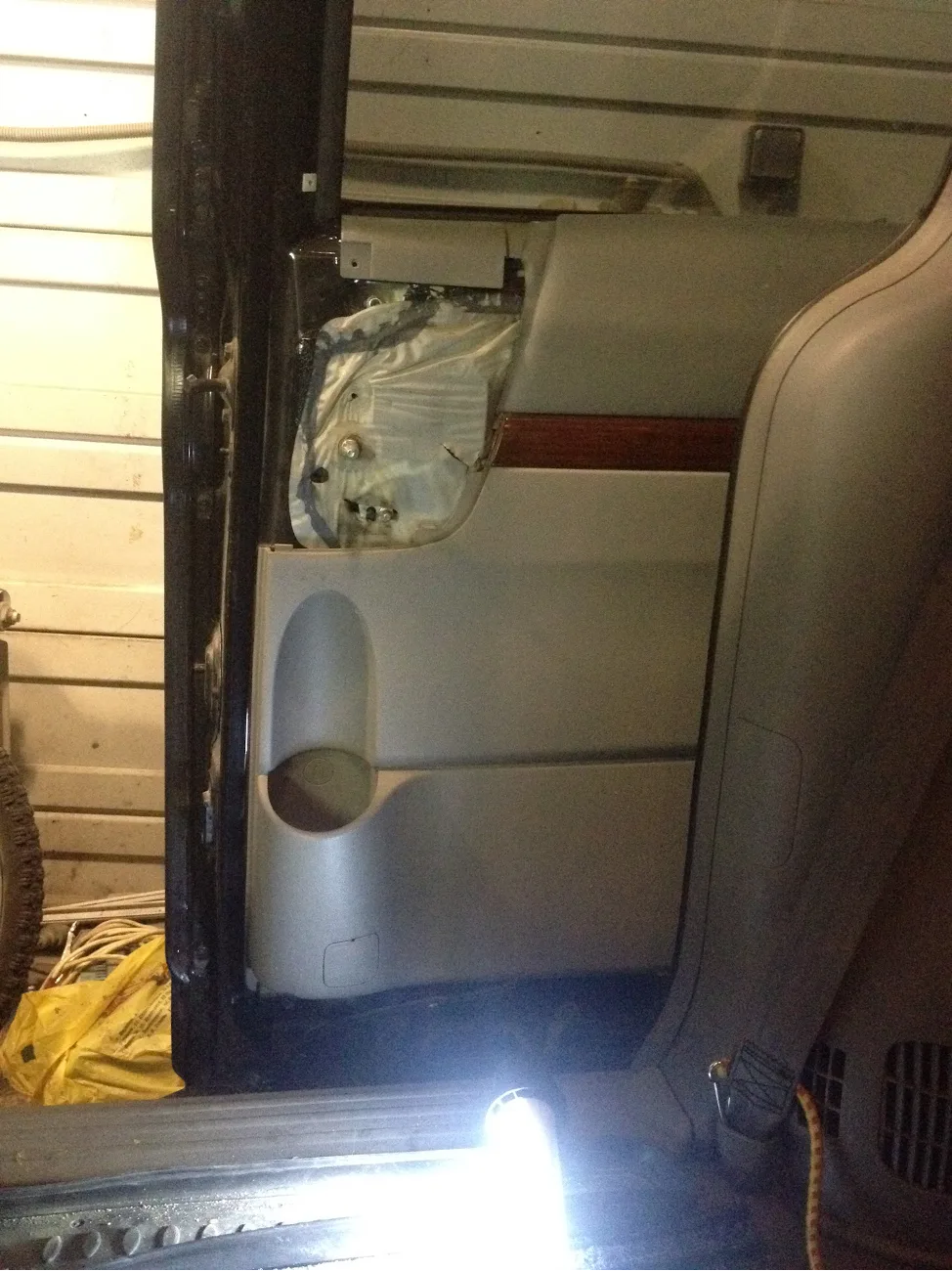

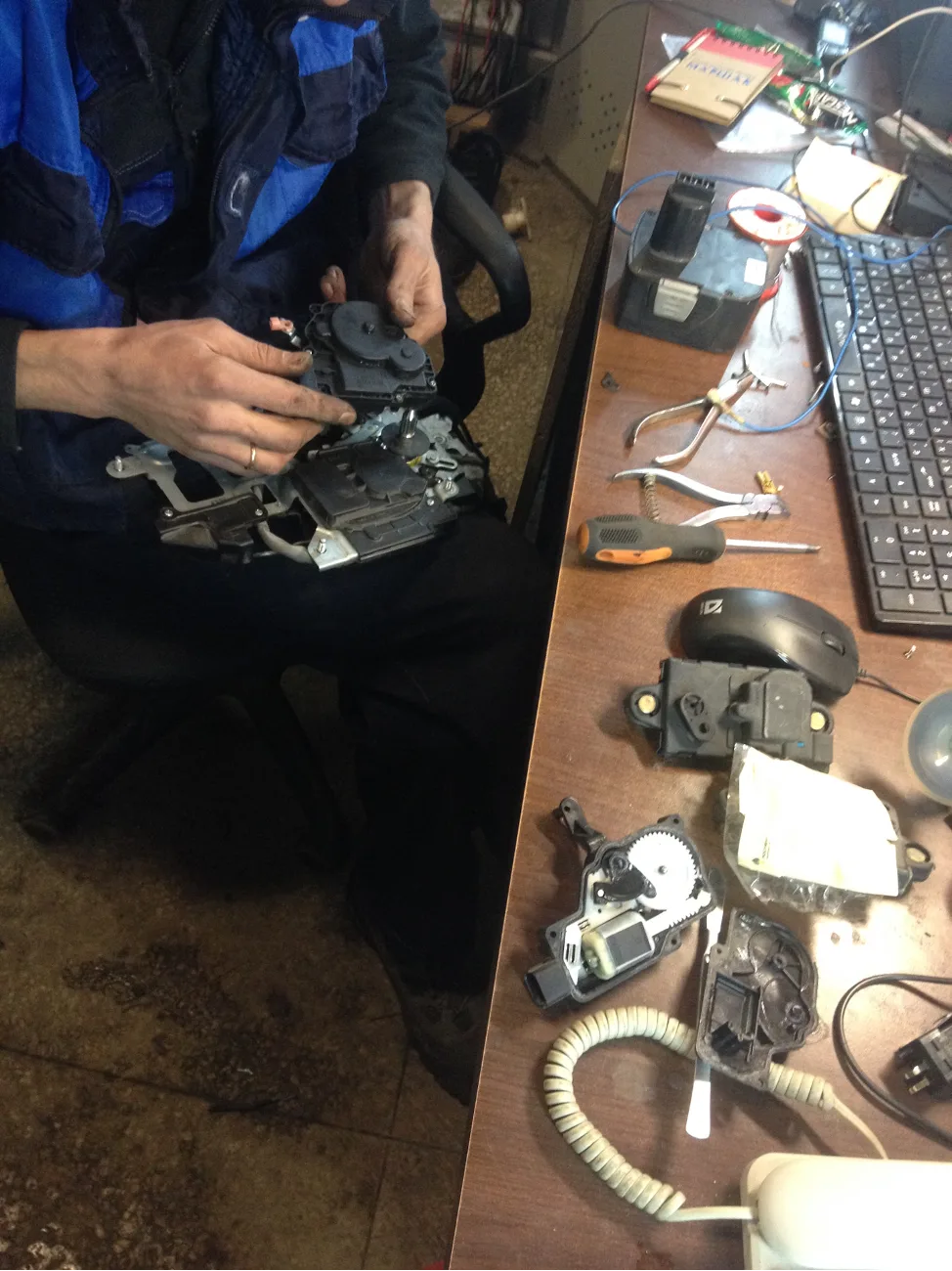

После отсоединения разъемов и тросов блок управления двери можно снять с панели и разбирать на столе.

Верхний актуатор

Верхний актуатор центрального замка считается менее удобным для разборки. Корпус вскрывают по шву, чтобы добраться до моторчика. Делать это нужно аккуратно: если корпус повредить сильно, потом будет сложно собрать его герметично.

Внутри установлен небольшой моторчик, который приводит механизм центрального замка. При износе щеток он может срабатывать через раз или не тянуть совсем.

Моторчик сравнивают по размеру, контактам и посадке. Не стоит ориентироваться только на внешнее сходство: длина штока и тип наконечника тоже важны.

Перед сборкой проверьте, что шестерни и направляющие двигаются свободно, без перекоса и лишней смазки.

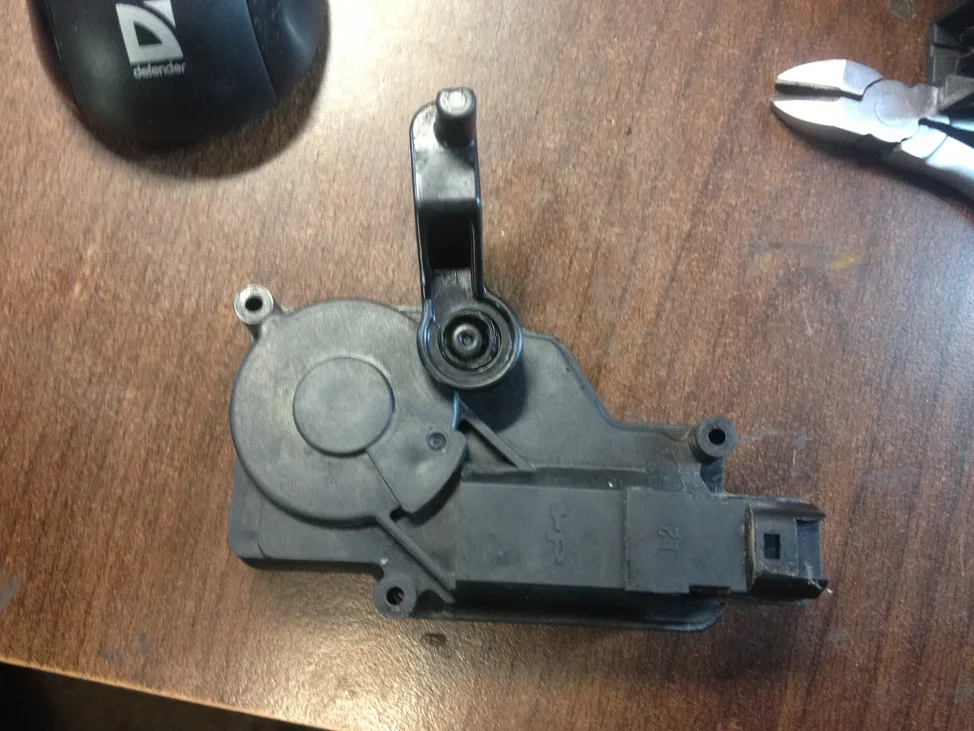

Нижний актуатор

Нижний актуатор разборный и отвечает за снятие двери с блокировки крайнего положения. Если он не работает, дверь не стартует с кнопки, хотя ручкой ее можно открыть.

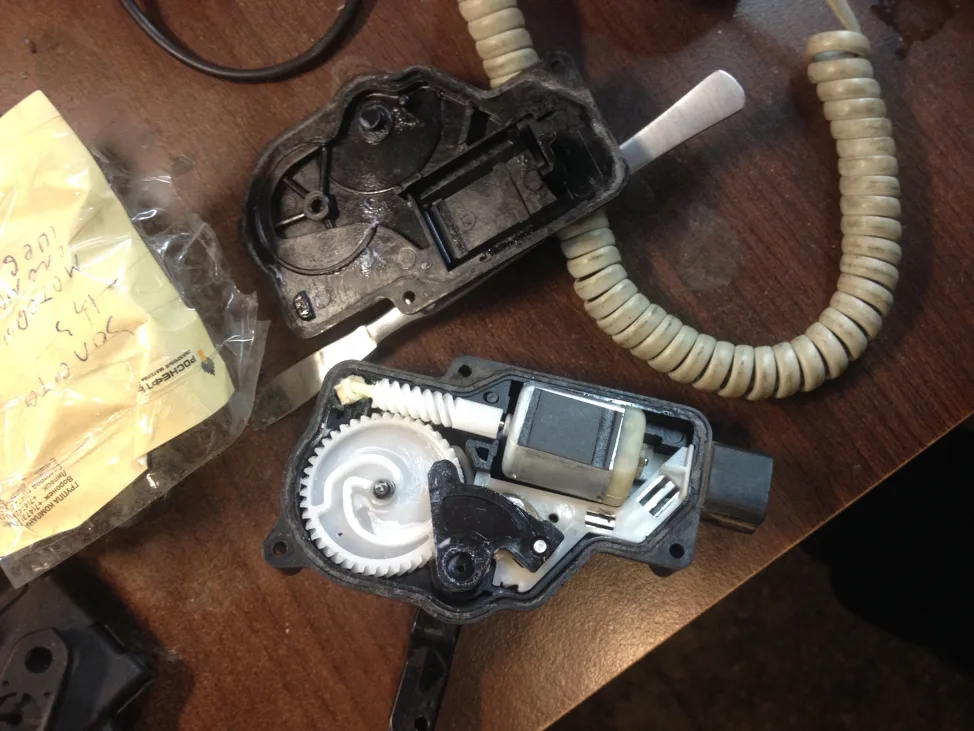

Внутри нижнего актуатора стоит похожий моторчик. В старом отчете отмечено, что его шток может быть немного длиннее и со спиралью, но по посадке моторчик подходит в оба актуатора.

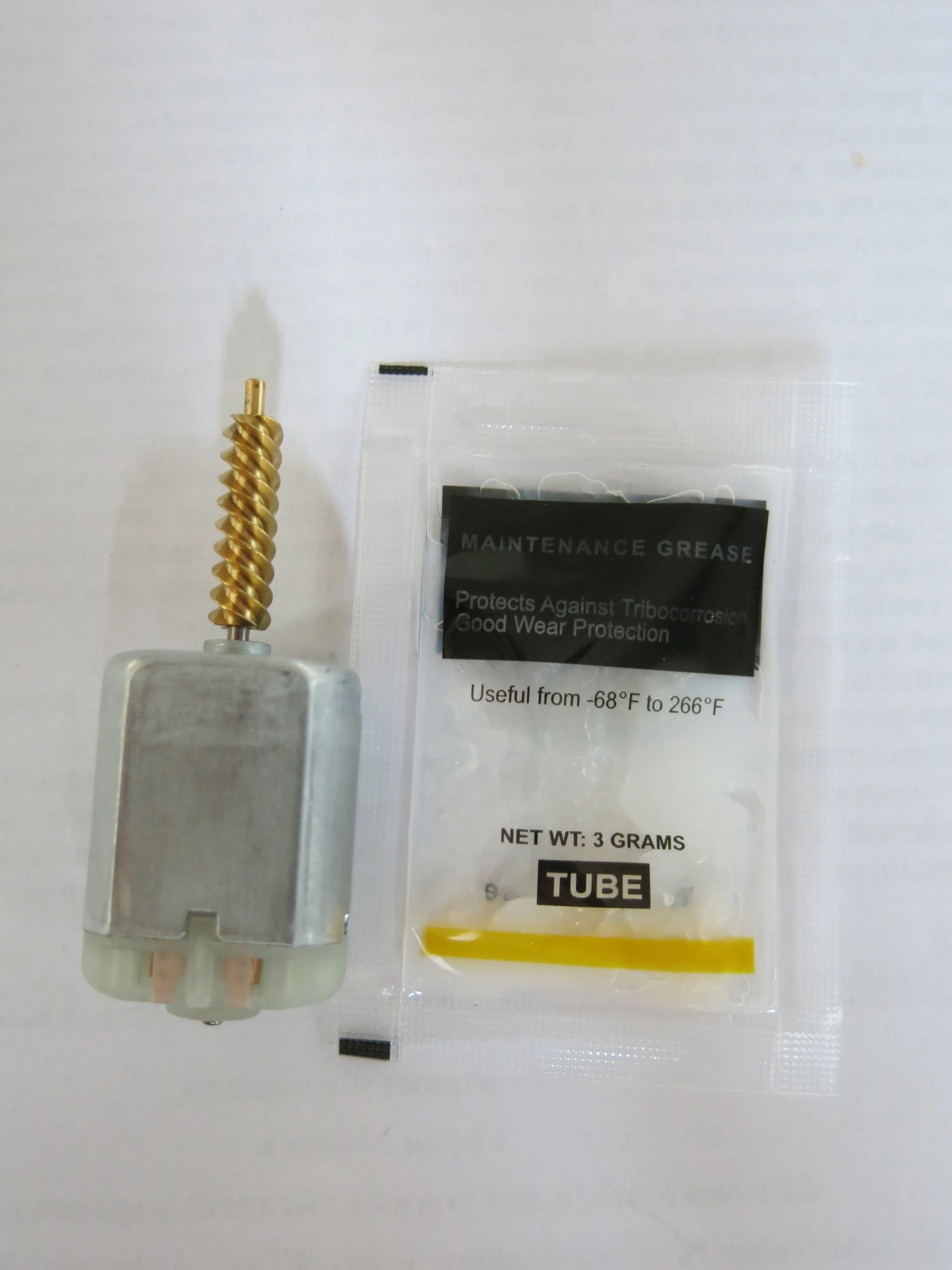

Номер моторчика, который встречался в ремонте: 81447-4D500. Перед заказом его всё равно нужно сверить по старой детали и двери, потому что модификации Kia Carnival могут отличаться.

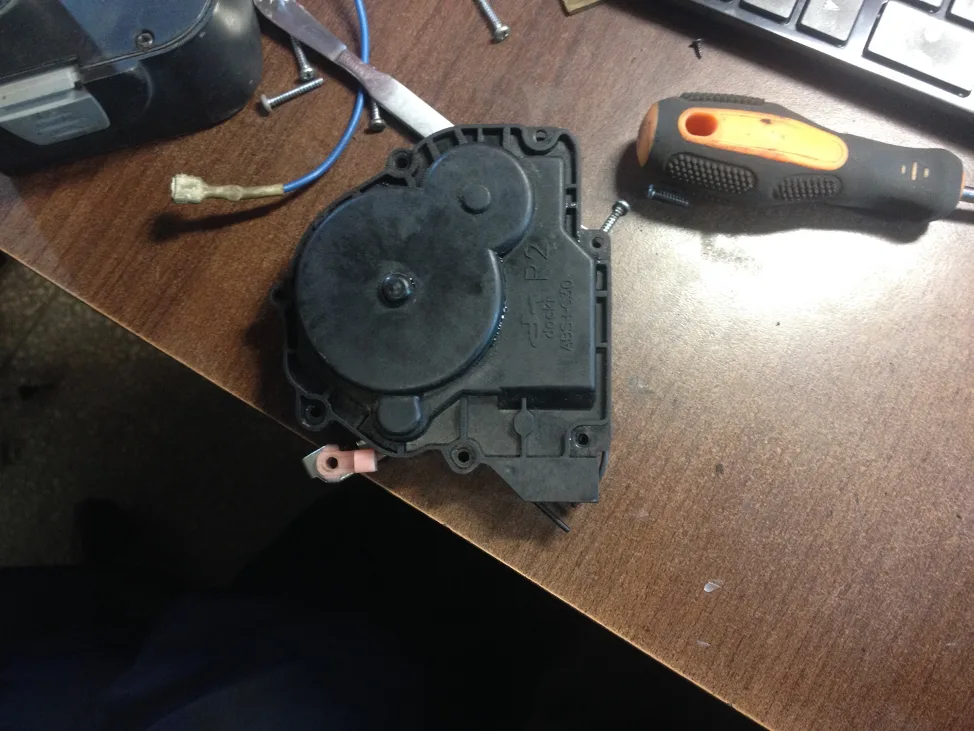

После установки нового моторчика актуатор собирают и проверяют отдельно. Он должен уверенно тянуть тросик, а не дергаться слабым коротким ходом.

Почему не стоит ставить похожий мотор без проверки

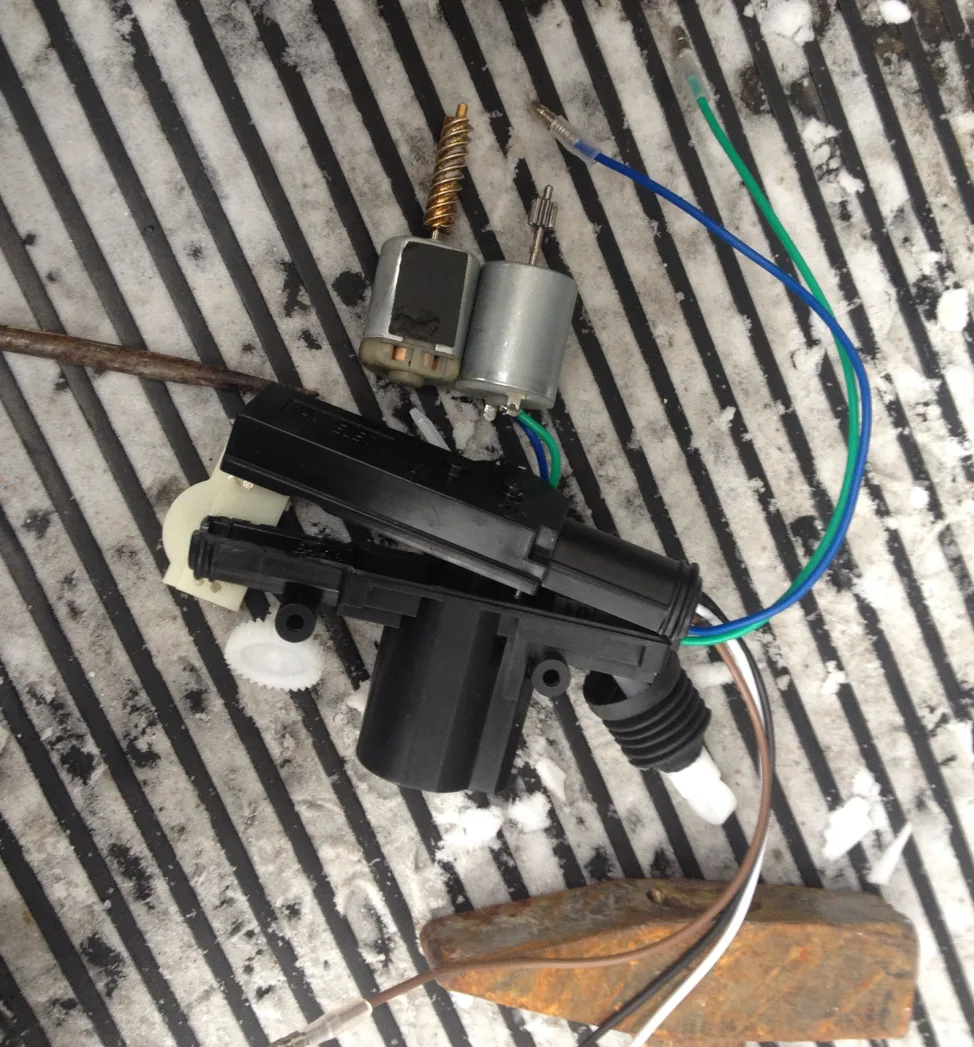

Иногда под рукой оказывается моторчик от другого автомобиля. В старом отчете пробовали мотор от центрального замка Lada Granta: по форме он ложился в штатное место, но отличался штоком и наконечником. Попытка переставить щетки дала только кратковременный результат.

Вывод простой: для сдвижной двери Kia Carnival лучше ставить подходящий моторчик, а не собирать временное решение из похожих деталей.

Проверка после ремонта

После сборки проверьте обе двери: открытие и закрытие с кнопок в салоне, с ключа, работу ручки, фиксацию в крайних положениях и поведение на заглушенной машине. Если дверь снова легко открывается с кнопки, актуатор работает правильно.

Если после замены моторчика дверь всё равно не реагирует, разделите проверку на два узла. Верхний актуатор должен запирать и отпирать дверь как часть центрального замка. Нижний должен кратко тянуть трос разблокировки крайнего положения. Так проще понять, где осталась неисправность: в моторчике, в тросе, в разъеме или в механике самой сдвижной двери.

Что заказать: моторчик актуатора сдвижной двери Kia Carnival, чаще ищут по номеру 81447-4D500. Если не уверены, какой актуатор неисправен, пришлите фото узла, старого моторчика или VIN - АвтоКит77 поможет сверить совместимость.
