Ремонт замка двери Kia Ceed 1G: чистка моторчика и проверка контактов

На Kia Ceed первого поколения замок двери часто начинает умирать постепенно: сначала дверь закрывается или открывается через раз, потом центральный замок перестает реагировать на брелок, а водительскую дверь приходится закрывать ключом вручную. В такой ситуации не всегда нужно сразу менять весь замок в сборе. Частая причина - маленький моторчик внутри механизма, загрязненные щетки или окисленные контакты.

В этом фоторазборе показан ремонт замка двери Kia Ceed 1G с демонтажем, вскрытием корпуса и чисткой штатного моторчика. Важный момент: похожий новый моторчик не всегда подходит без доработок. Поэтому перед заказом детали лучше сверить старый моторчик по посадке, контактам и конструкции, а если есть сомнения - прислать фото менеджеру АвтоКит77.

Симптом и доступ к замку

Первый шаг - снять дверную карту и металлический щит. Чтобы не сломать клипсы жгутов, удобнее сначала открутить щит, а уже потом изнутри разжимать фиксаторы проводки. Так меньше риск оторвать крепления и получить лишний ремонт двери.

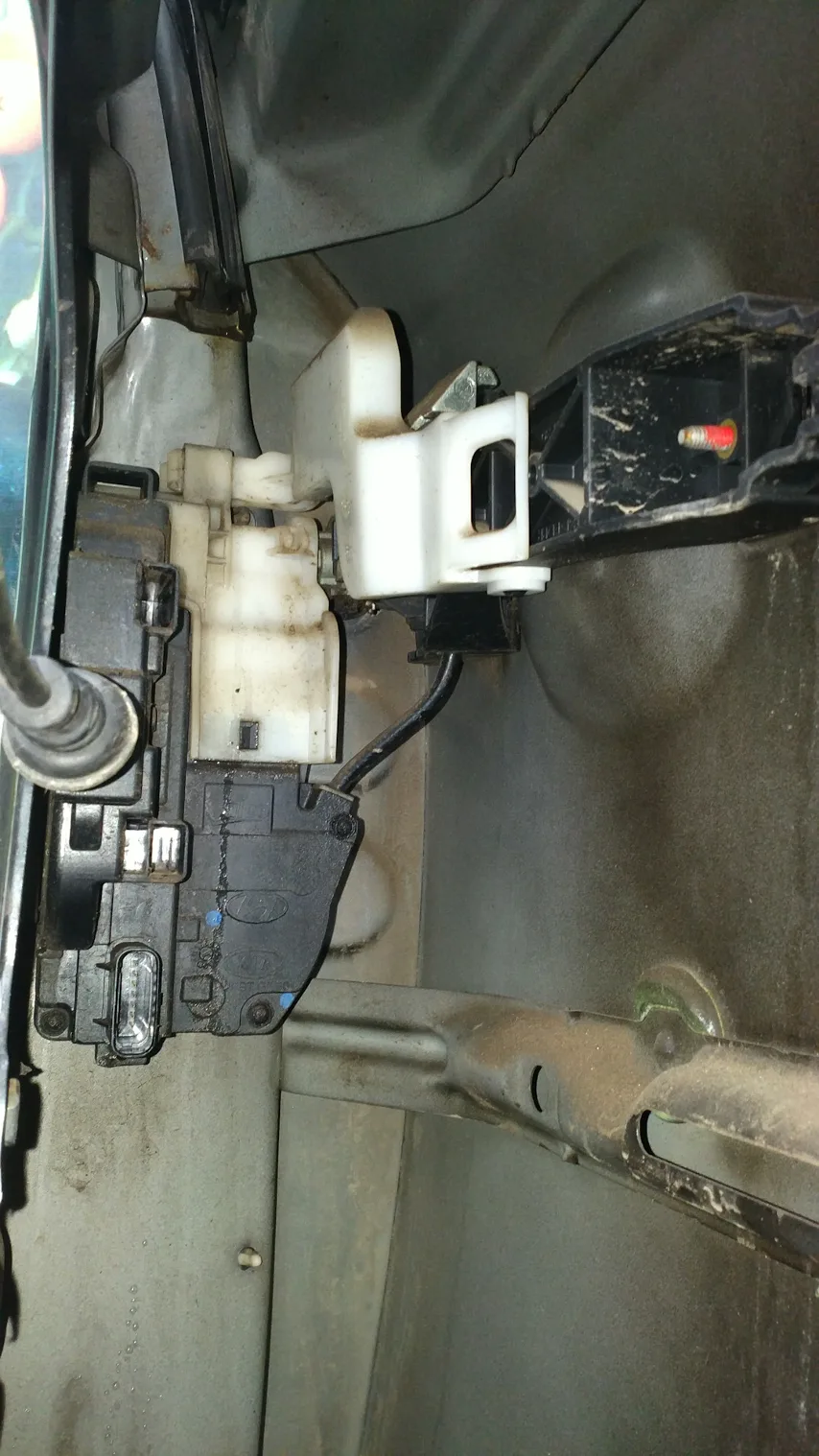

После снятия щита открывается доступ к внутренней части двери. На этом этапе хорошо видно, где проходит проводка, где расположен замок и какие разъемы нужно освободить перед демонтажем. Не тяните замок силой: чаще всего его держит не один винт, а разъем, тяга или ручка.

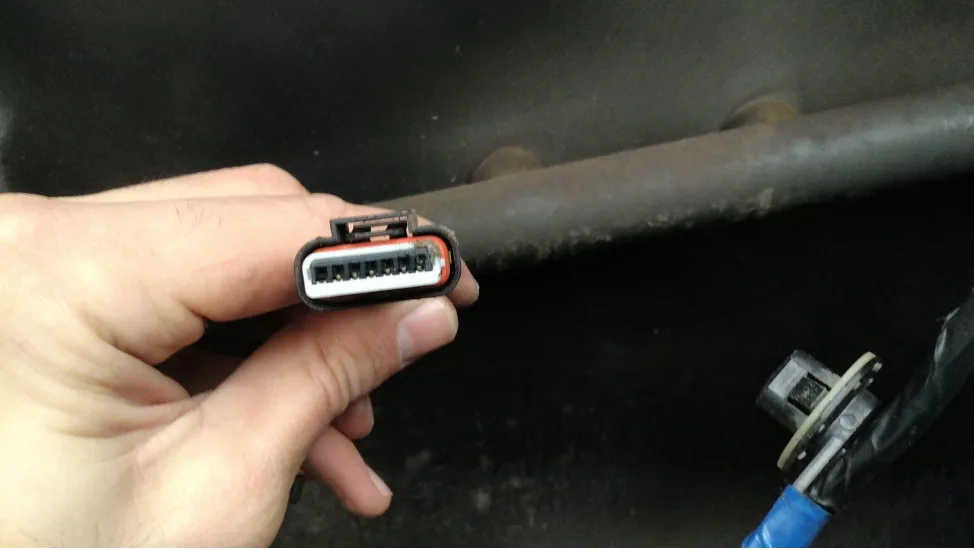

Дальше отсоединяем разъем питания замка. Если центральный замок срабатывал через раз, этот разъем тоже стоит осмотреть: следы влаги, зелени или подгоревшие контакты могут давать похожие симптомы. Но в большинстве таких случаев виноват именно моторчик внутри замка.

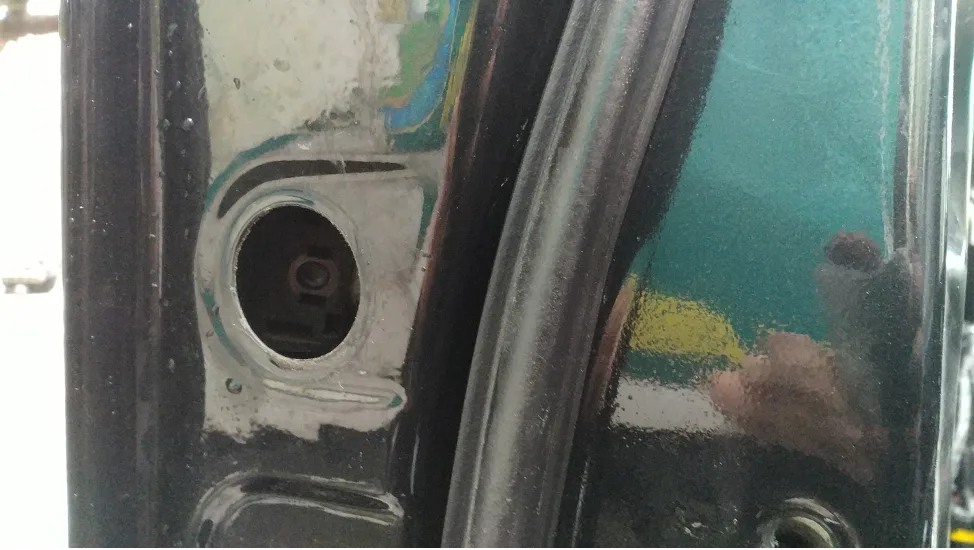

Чтобы снять наружную часть ручки и личинку, в торце двери есть заглушка. За ней находится винт крепления личинки. Его нужно ослаблять аккуратно: если выкрутить лишнего или уронить крепеж внутрь двери, сборка затянется.

Снятие ручки и освобождение замка

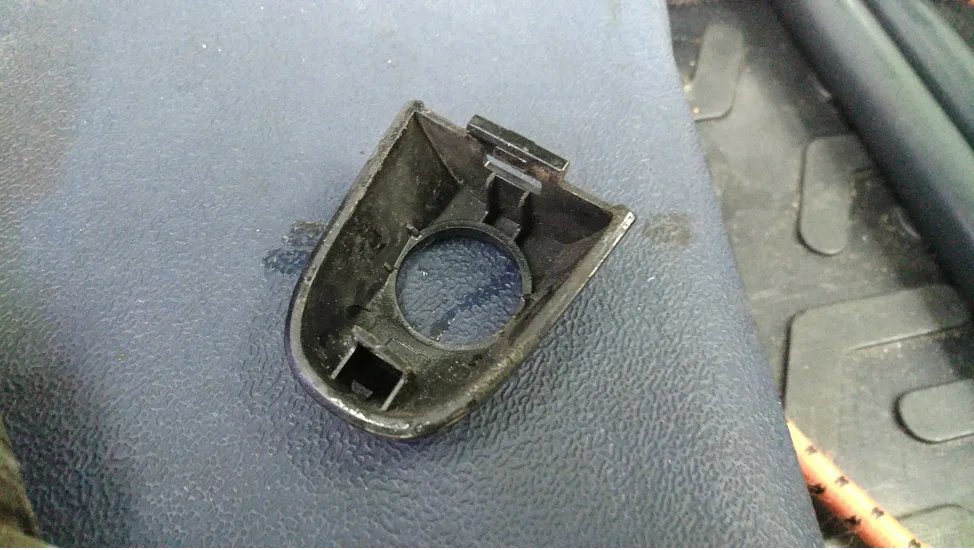

Сначала снимается наружная накладка личинки. У этой детали тонкие защелки, поэтому лучше не поддевать ее грубой отверткой. Если защелка уже уставшая от возраста, она легко ломается даже при аккуратном движении.

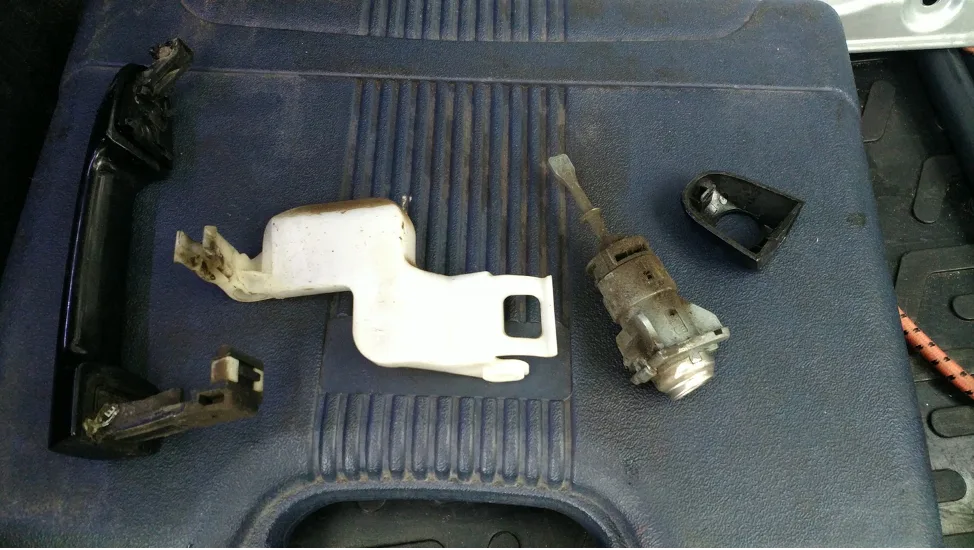

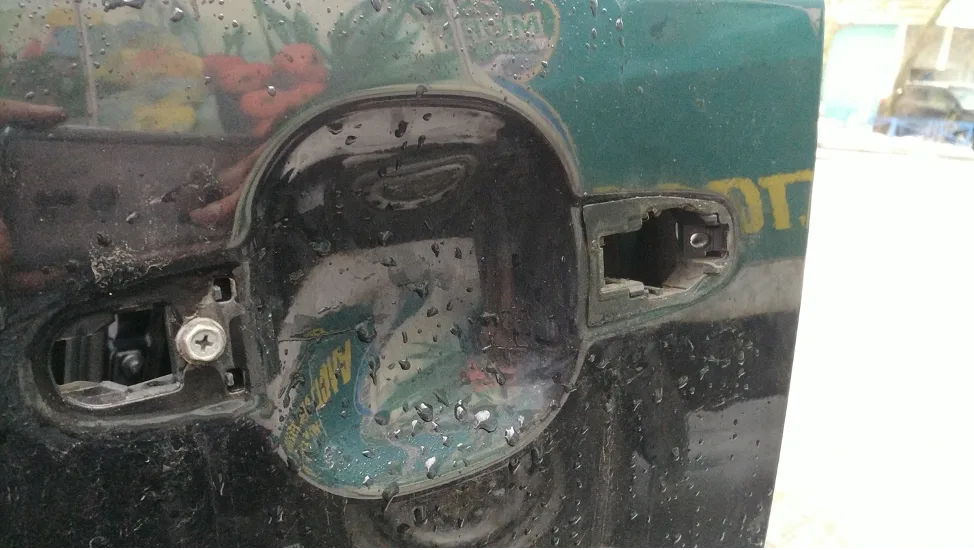

После накладки снимается ручка. Здесь важно запомнить положение деталей и тяг, чтобы при обратной сборке ручка не осталась с неполным ходом. Если ручка после сборки не открывает дверь, обычно причина как раз в неправильно заведенной тяге.

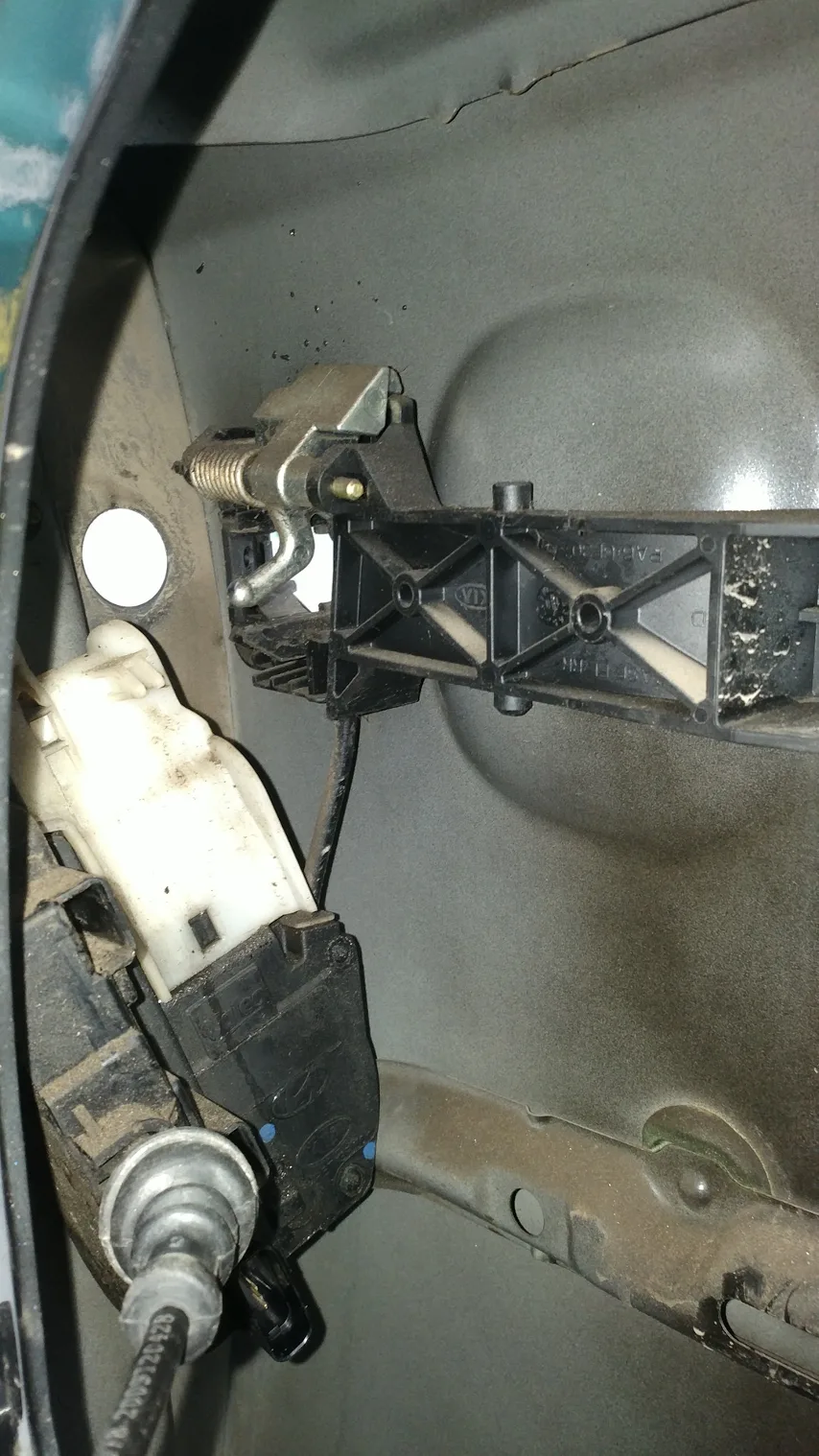

Когда ручка снята, появляется доступ к внутреннему винту крепления части замка. Этот винт часто пропускают, из-за чего замок кажется "прикипевшим". На самом деле он просто еще держится за скрытое крепление.

После трех винтов с торца двери и внутренних креплений замок практически свободен. Перед тем как вытаскивать его из двери, проверьте, что все разъемы и тяги отсоединены. Сильный рывок может повредить пластиковые элементы, которые отдельно бывает трудно найти.

Этот ракурс полезен для общего понимания: видно, где замок может цепляться при снятии. Если механизм не выходит, не давите на него отверткой в упор. Лучше еще раз пройтись по крепежу и тягам.

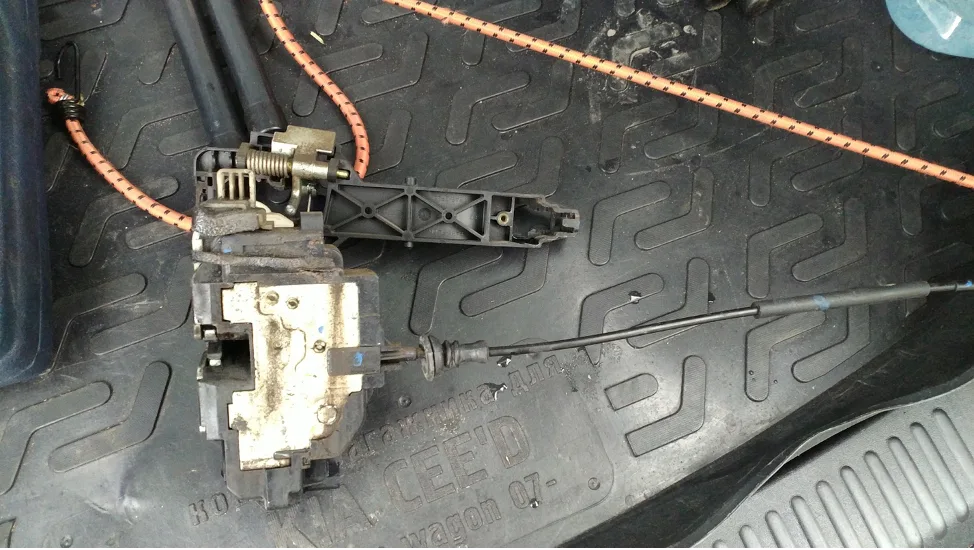

Замок снят, и дальше его удобнее разбирать уже на столе. Пока замок снят, автомобиль может не закрываться штатно: блок управления видит некорректное состояние двери. Поэтому такую работу лучше делать в месте, где машину можно оставить под присмотром.

Разбор корпуса и моторчик

Корпус замка запаян. Чтобы его раскрыть, места пайки аккуратно прогревают, а по периметру освобождают защелки. Если не увидеть маленькие защелки, корпус будет держаться даже после прогрева, и можно треснуть пластик.

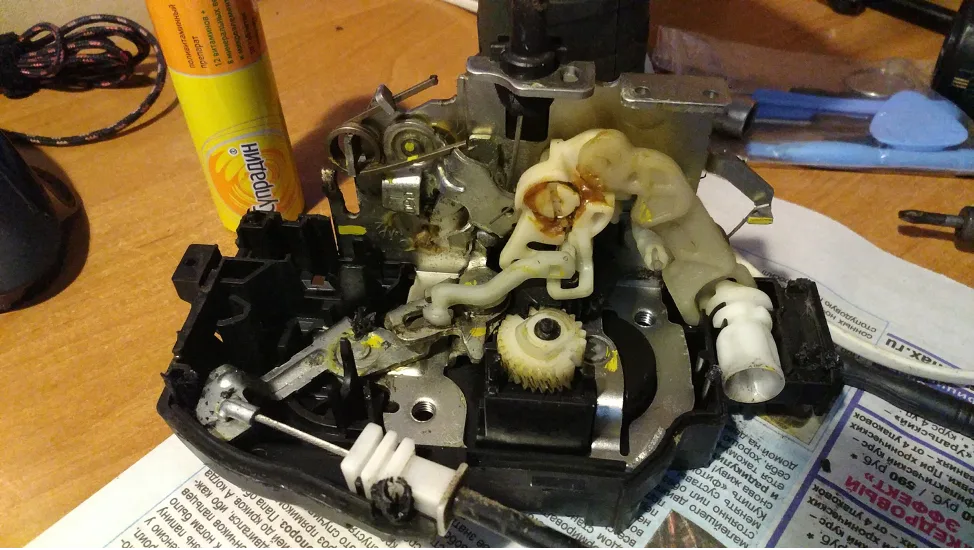

Внутри замок может выглядеть вполне живым: шестерни целые, рычаги на месте, грязи немного. Но это не отменяет проблемы в моторчике. Он может запускаться на столе и при этом не иметь сил нормально двигать механизм под нагрузкой.

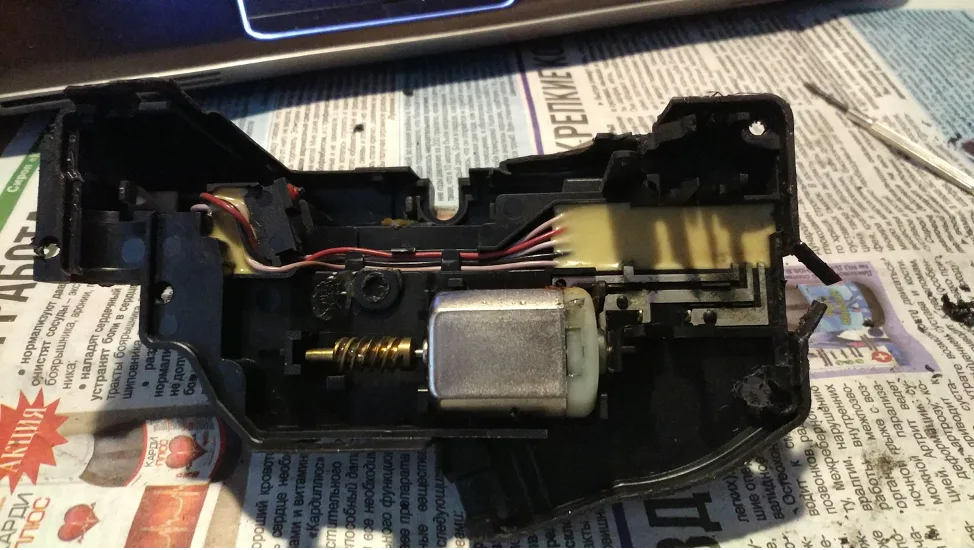

На этой части замка расположен моторчик. Именно он отвечает за движение механизма центрального замка. Если дверь щелкает слабо, закрывается со второго-третьего раза или совсем молчит, этот узел нужно проверять в первую очередь.

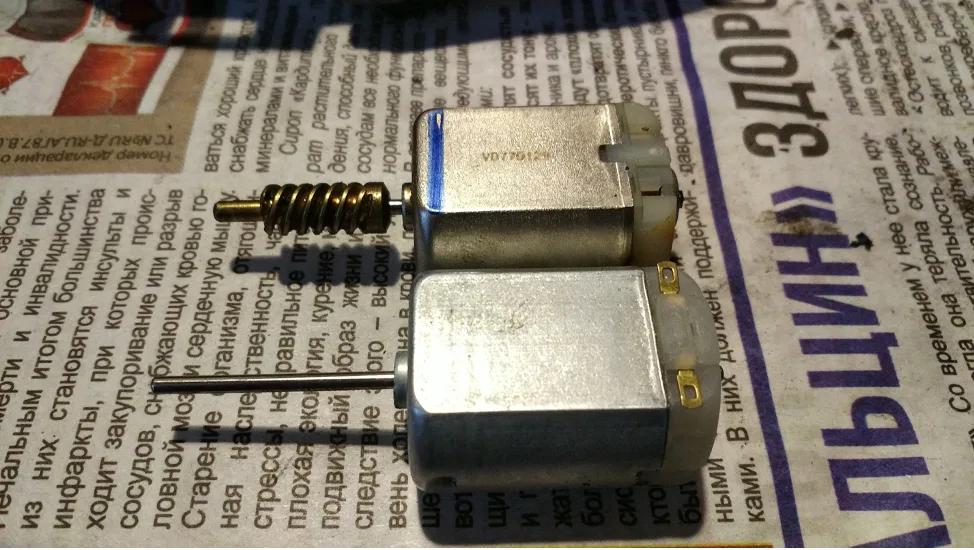

Сравнение старого и нового моторчика показывает важную проблему: у штатного моторчика контактная группа утоплена в корпус, а у нового контакты выполнены иначе. Внешнее сходство здесь обманчиво. Если посадка контактов не совпадает, моторчик нельзя просто поставить "как есть".

Чистка вместо поспешной замены

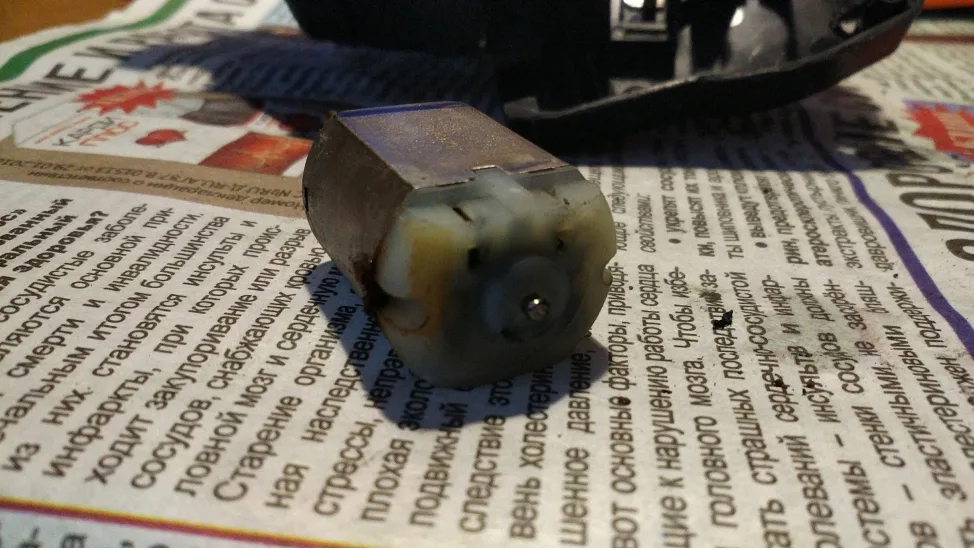

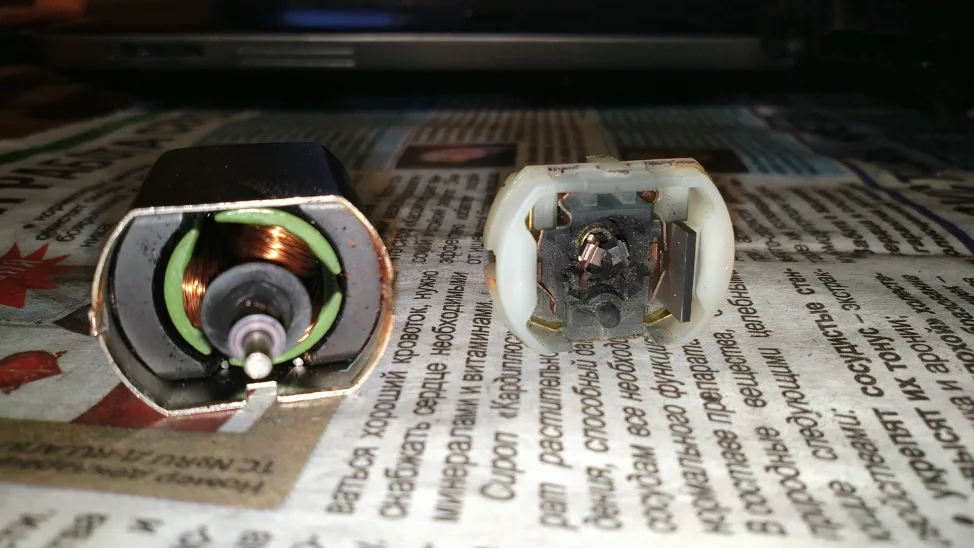

После вскрытия штатного моторчика видны следы ржавчины и графитовой пыли от щеток. Такой налет ухудшает контакт, моторчик теряет мощность и начинает срабатывать нестабильно. Иногда аккуратная чистка дает нормальный результат без замены всего замка.

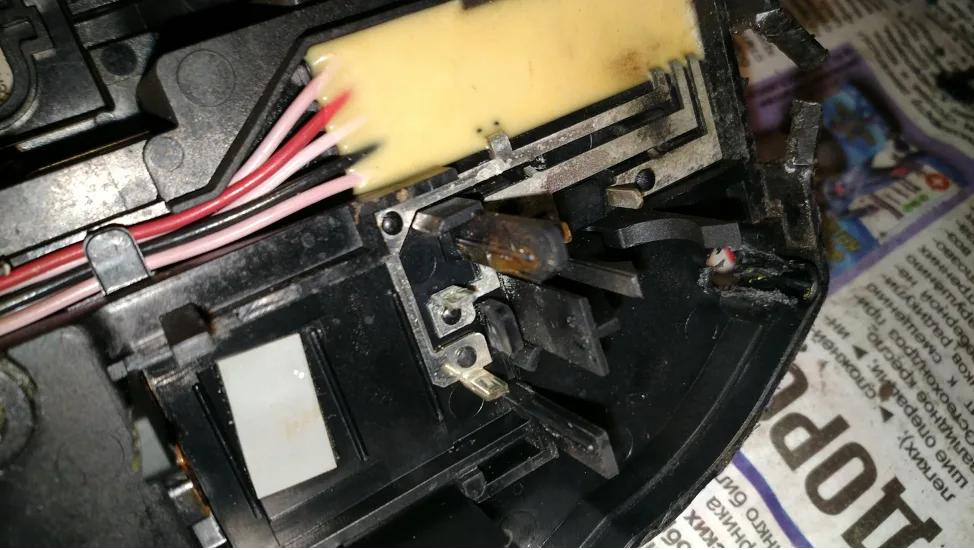

Контакты на корпусе замка тоже окислены. Их нужно чистить без агрессивного снятия металла: задача не сточить контакт, а убрать пленку окислов и грязь. После чистки желательно проверить моторчик от источника питания короткими включениями.

Моторчик разбирают, чистят коллектор, щетки и внутреннюю часть корпуса. При сборке удобно использовать две тонкие иглы: ими разжимают щетки, чтобы аккуратно вернуть якорь на место. Если щетки сильно изношены или пружины ослабли, чистка будет временным решением.

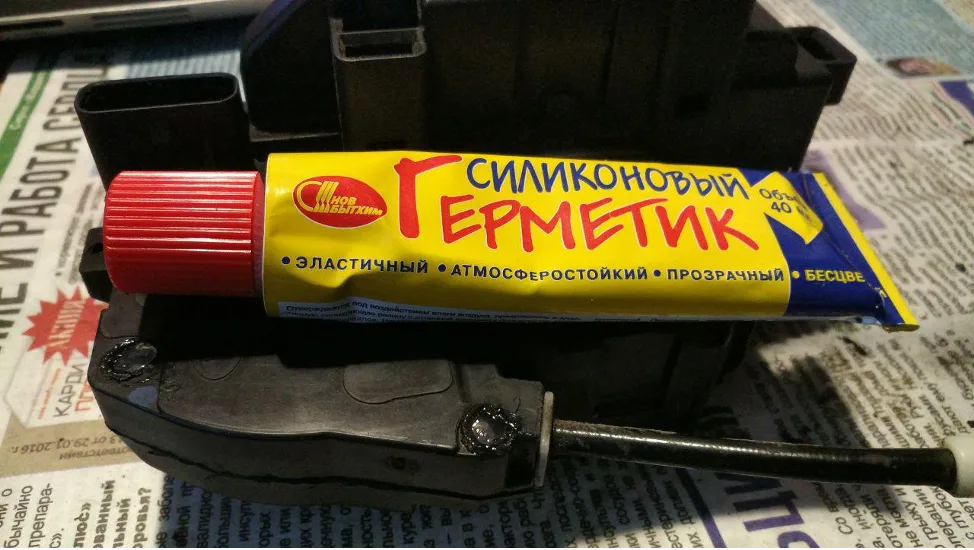

После чистки и проверки корпус замка собирают обратно. Места пайки и щели по периметру лучше дополнительно защитить силиконовым герметиком: дверь живет во влажной среде, и вода быстро вернет проблему, если корпус останется открытым.

Перед окончательной сборкой проверьте замок несколько раз: закрытие с брелока, открытие, работу наружной и внутренней ручки. Если моторчик запускается уверенно, а тяги не заедают, можно ставить дверную карту обратно.

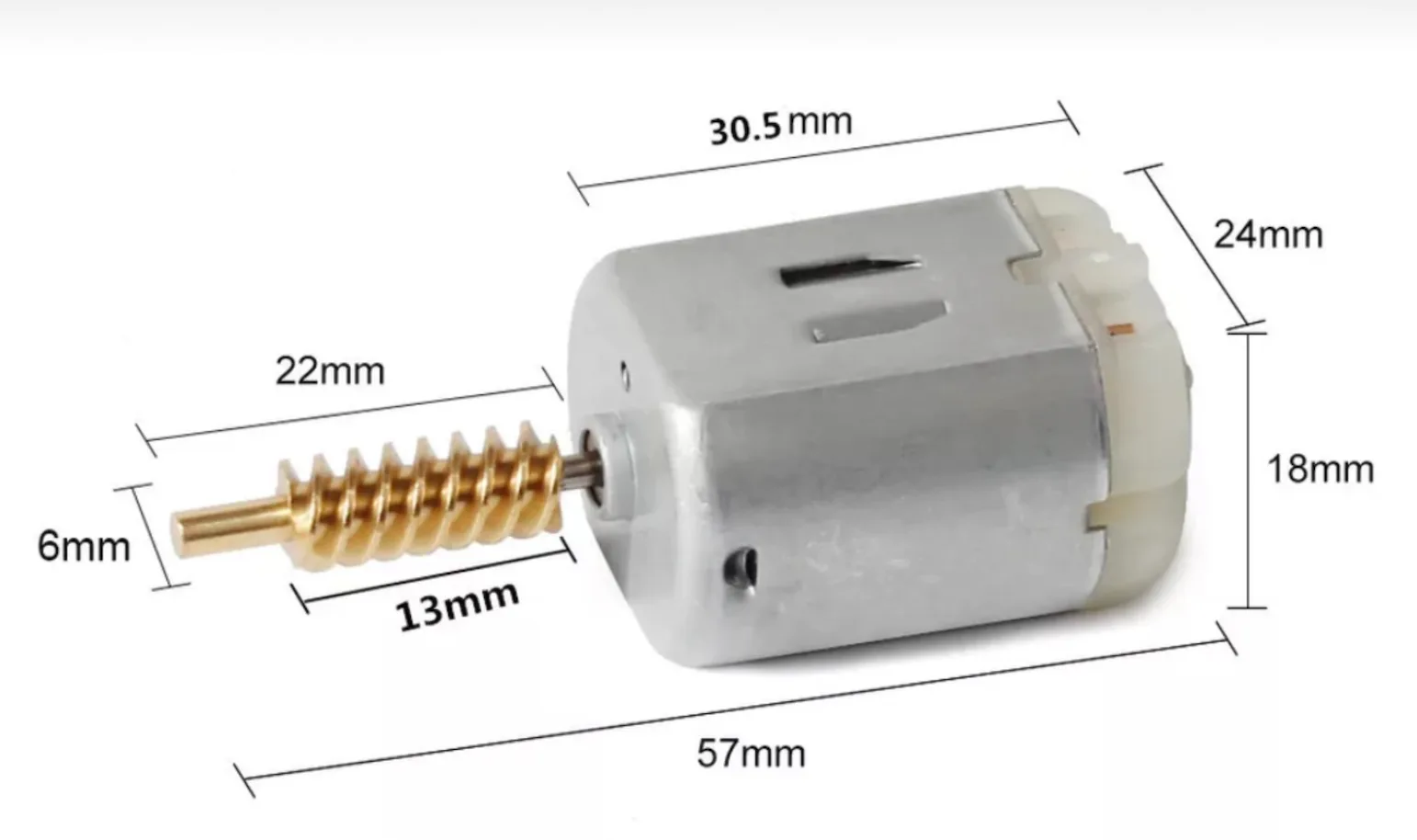

Что заказать: если чистка не помогла или моторчик снова работает нестабильно, нужен моторчик замка двери Kia Ceed 1G с правильной контактной группой и посадкой. Для подбора лучше прислать фото старого моторчика, замка и VIN: так проще не ошибиться с исполнением и не покупать замок в сборе без необходимости.
