Ремонт личинки замка BMW E46: ремкомплект под родной ключ

Коротко: если ключ BMW E46 свободно проворачивается в двери, но замок не открывает машину, часто ломается не вся личинка, а поворотная рамка внутри цилиндра. В таком случае помогает ремкомплект личинки замка, и родной ключ можно сохранить.

Это важный плюс ремонта: не нужно ставить отдельную личинку с другим ключом для одной двери. После правильной сборки дверь снова открывается штатным ключом, а замок зажигания и остальные двери остаются под тем же комплектом.

Симптомы поломки

Обычно ситуация выглядит так: машина открывается с брелка не всегда, владелец пробует открыть дверь ключом, а ключ проворачивается почти без сопротивления. На BMW E46 это частая история. Внутри личинки ломается упор или рамка, которая передает усилие от ключа на механизм замка.

Перед ремонтом стоит убедиться, что проблема именно в личинке: ключ вставляется, секреты не заклинены, но усилие на замок не передается. Если ключ вообще не входит или личинка замерзла, сначала нужна чистка и разморозка.

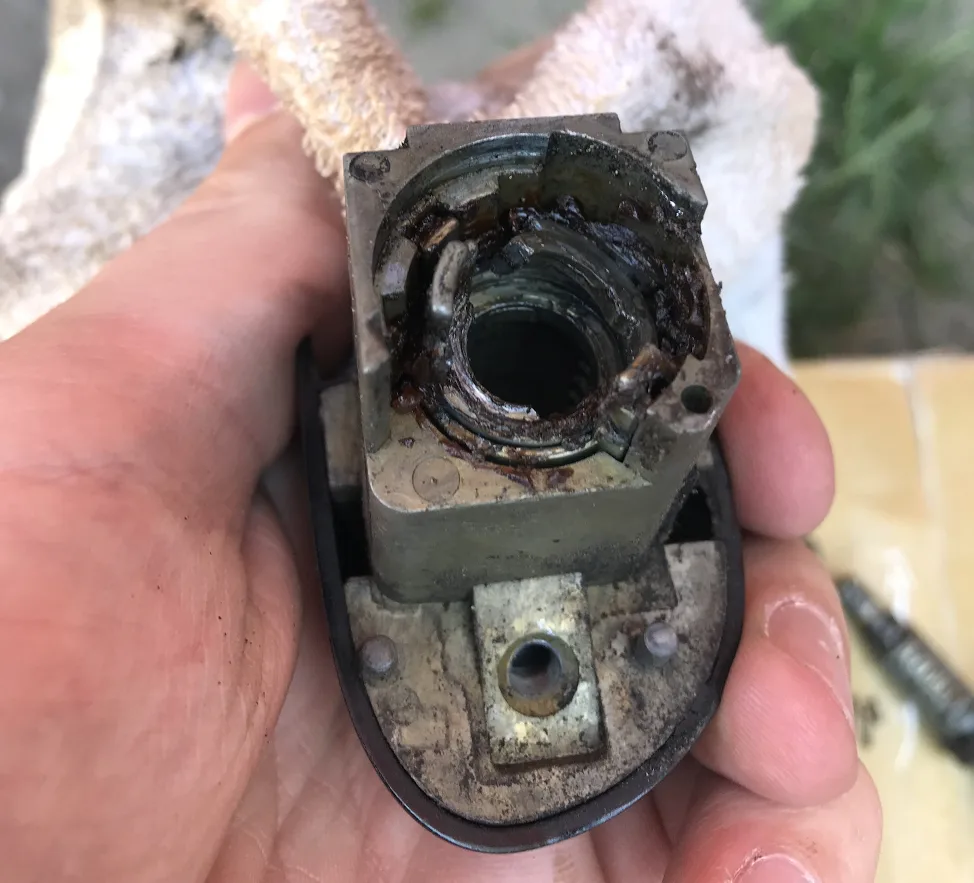

На этом этапе уже видно причину: повреждена верхняя поворотная рамка. Из-за такой поломки ключ может вращаться, но механизм двери не получает нормального хода.

Снятие личинки

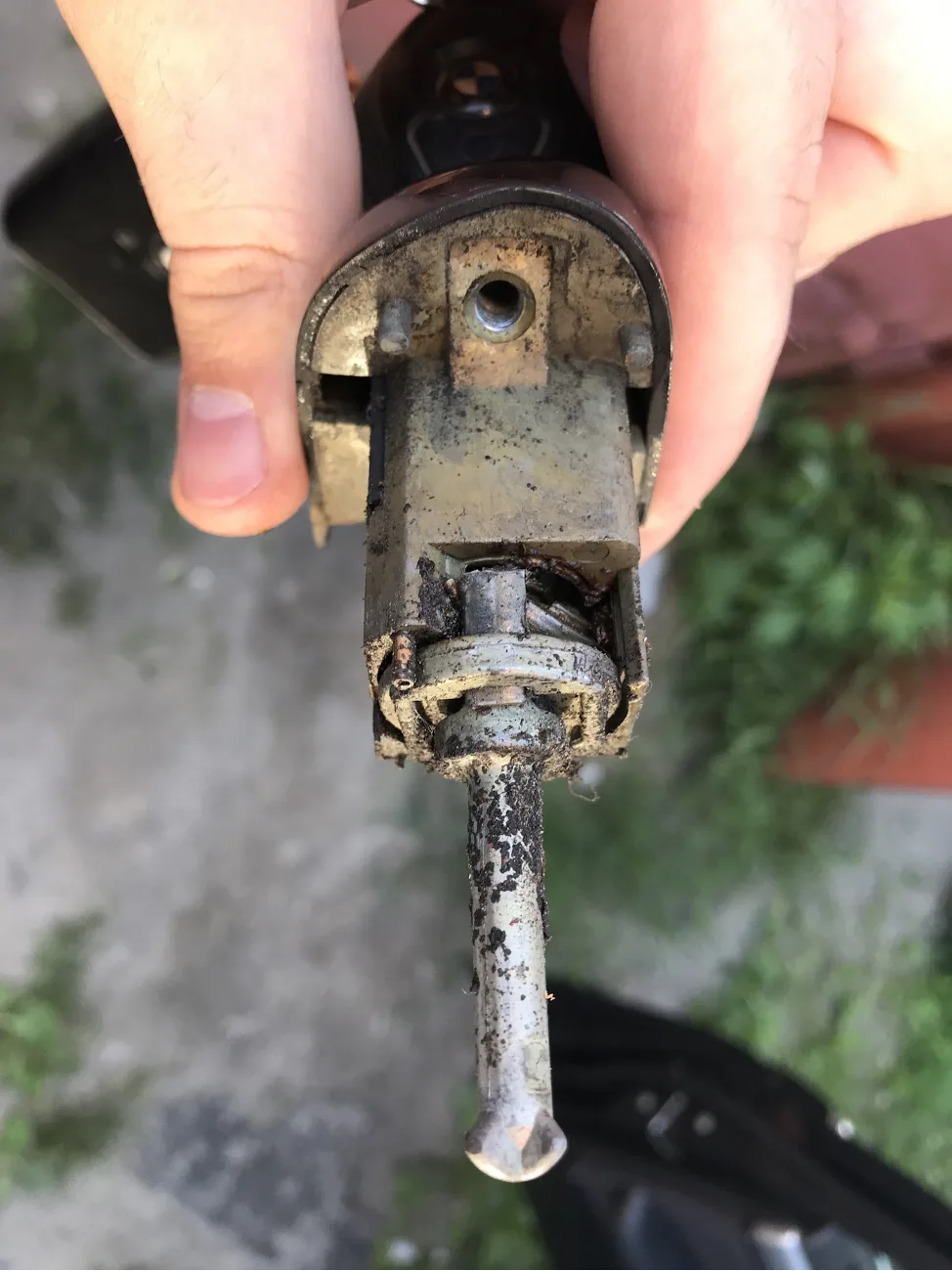

Сначала вставляют ключ в замок, выкручивают крепежный болт и вытаскивают замок целиком вместе с личинкой. Ключ лучше держать внутри, чтобы мелкие элементы не разошлись и не усложнили сборку.

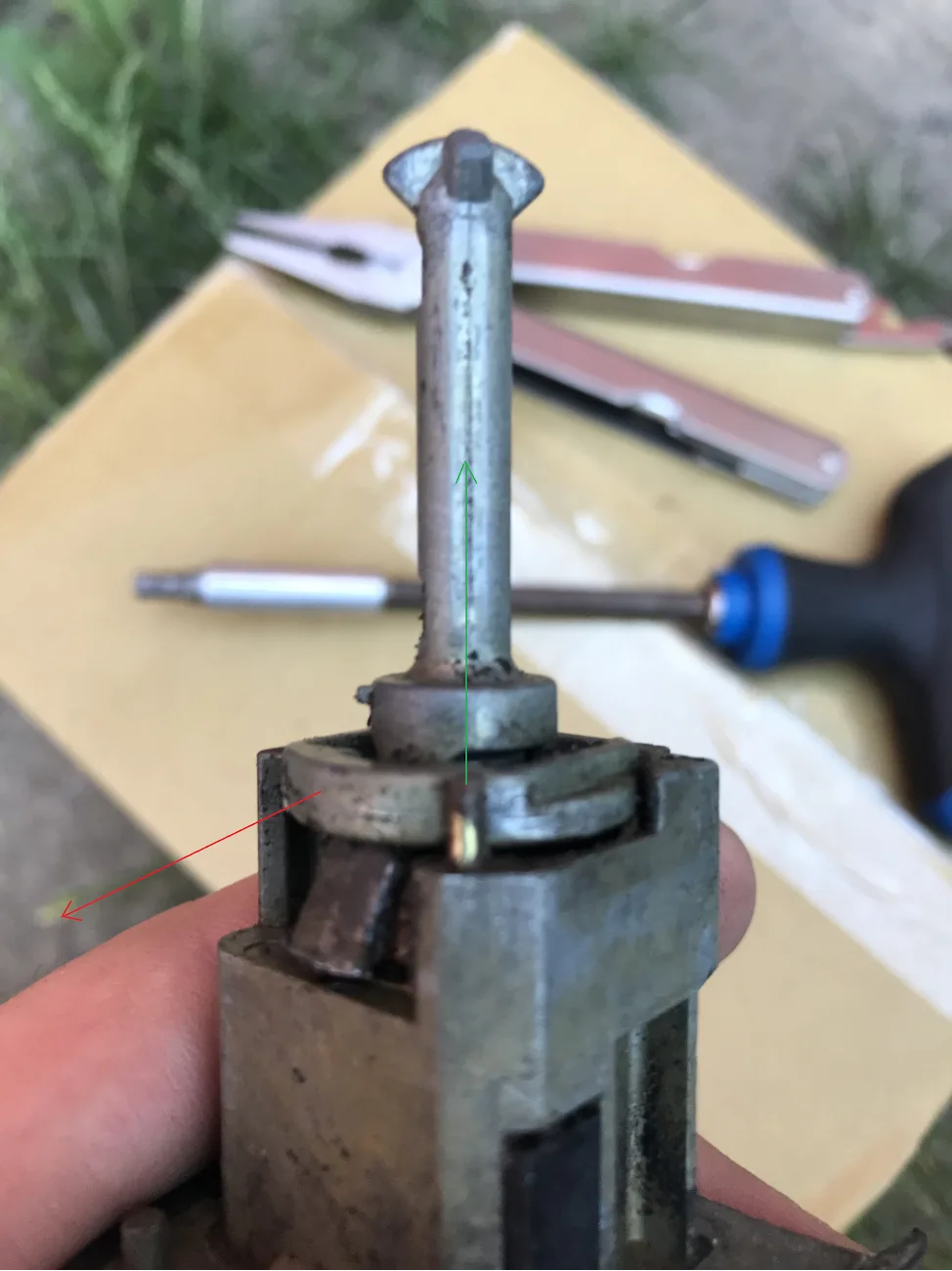

Дальше снимают стопорную втулку. Ее удобно вытянуть вверх плоскогубцами, без рывков и лишнего усилия.

Стопорная пластина выходит только в одну сторону. После нее личинка с ключом вытаскивается из корпуса с лицевой стороны, а с обратной стороны снимаются пружина и остатки сломанной рамки.

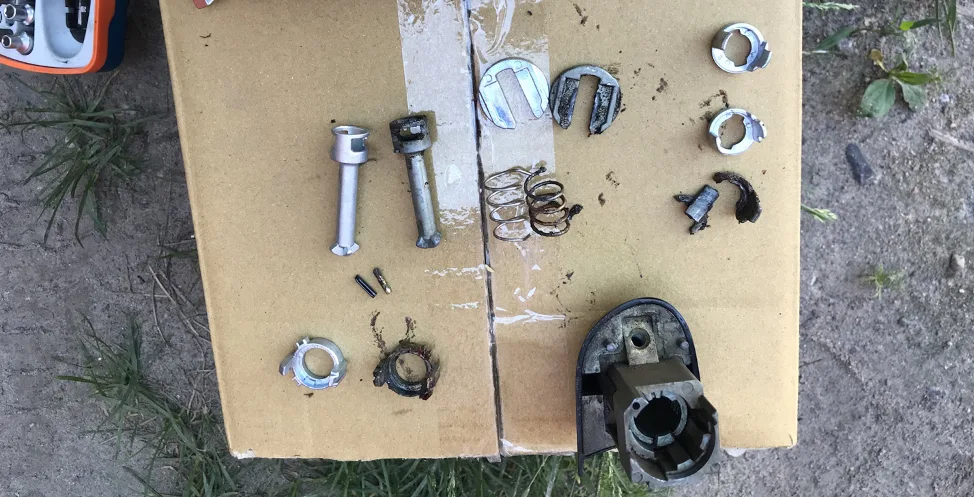

Подбор деталей ремкомплекта

В ремкомплекте могут лежать две верхние рамки. Они похожи, но пазы расположены зеркально. Перед установкой нужно сравнить новую рамку с родной сломанной деталью и выбрать ту, у которой направление пазов совпадает.

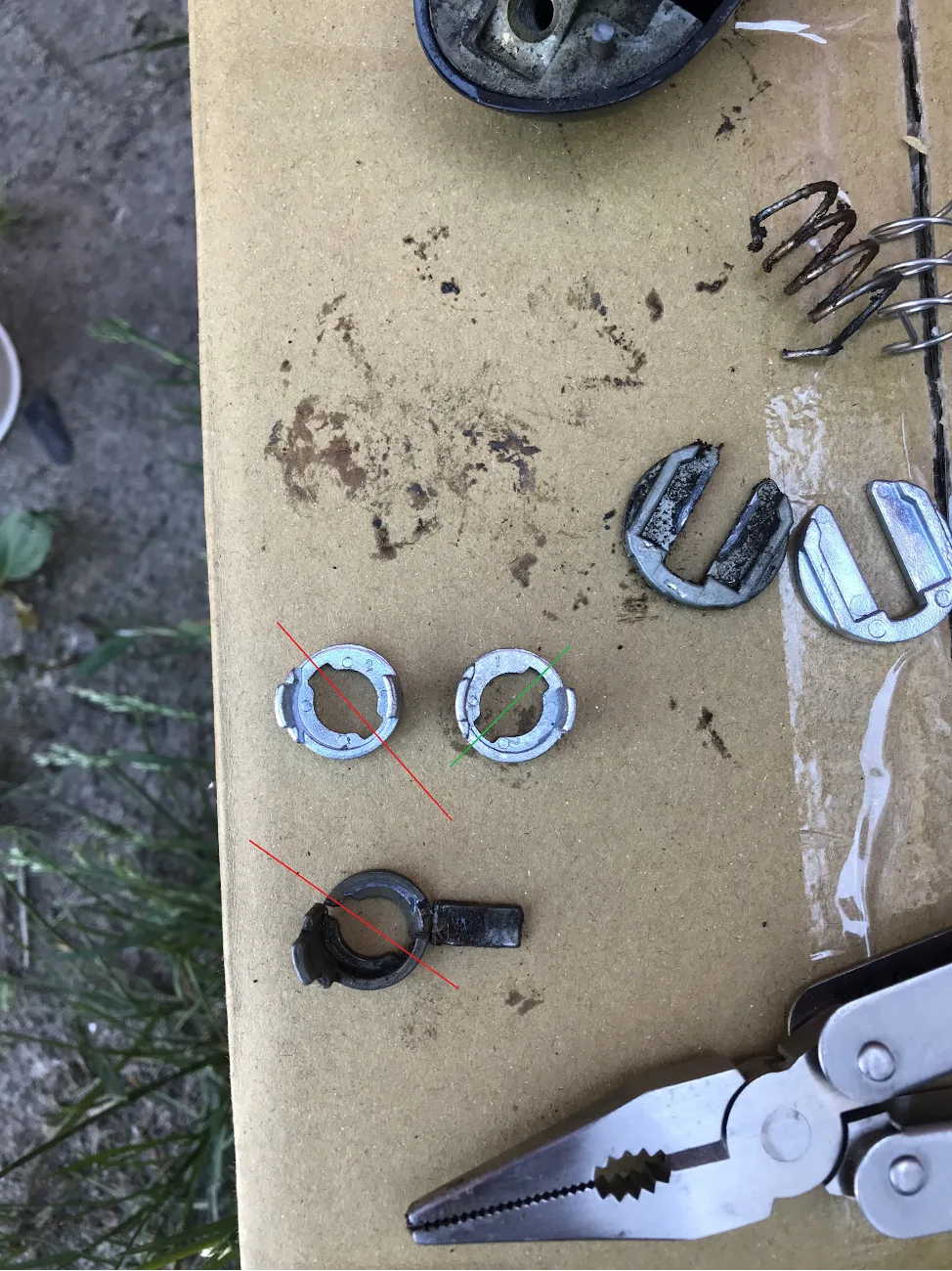

На фото родная сломанная рамка собрана рядом с новой. Линии помогают понять направление пазов. Этот шаг лучше не пропускать: неподходящая рамка может собраться в корпус, но замок работать не будет.

Сборка личинки

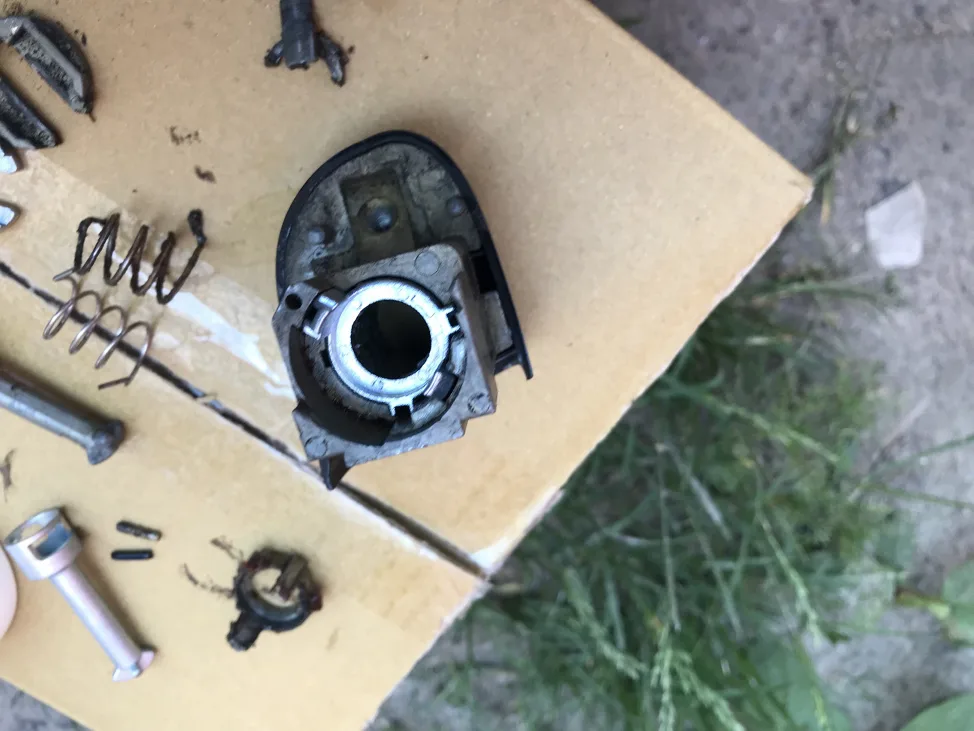

Перед сборкой корпус и личинку очищают от грязи и старой смазки. Затем на место возвращают нижнюю рамку. Она ставится только в одном положении.

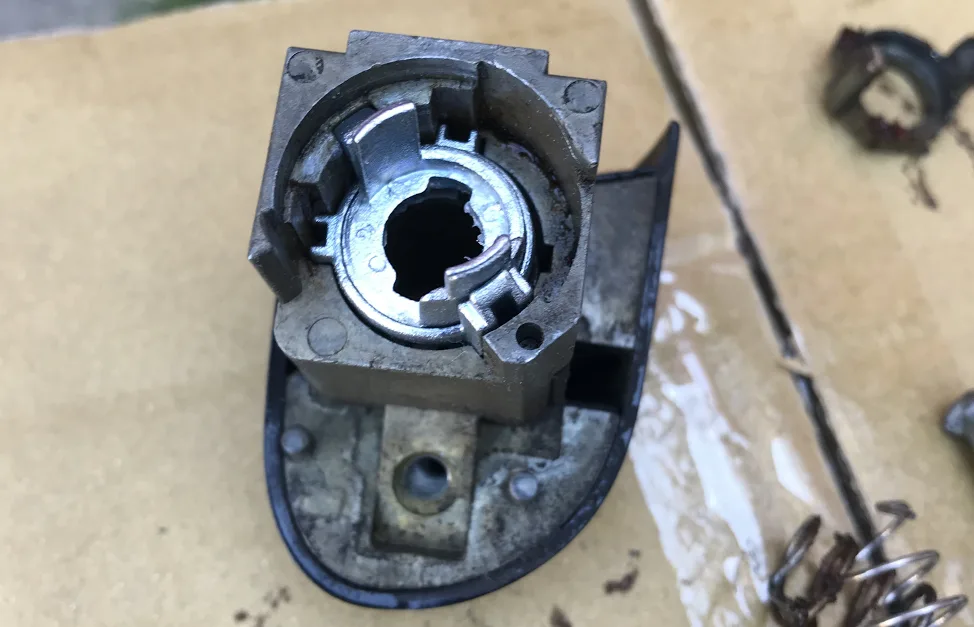

После этого с лицевой стороны вставляют ключ с личинкой, а сверху ставят выбранную новую рамку. Для удобства упоры нижней и верхней рамок выставляют в одинаковом положении.

Самый ответственный момент - пружина. Если поставить ее неправильно, личинка соберется, но ключ не будет нормально возвращаться и замок не заработает.

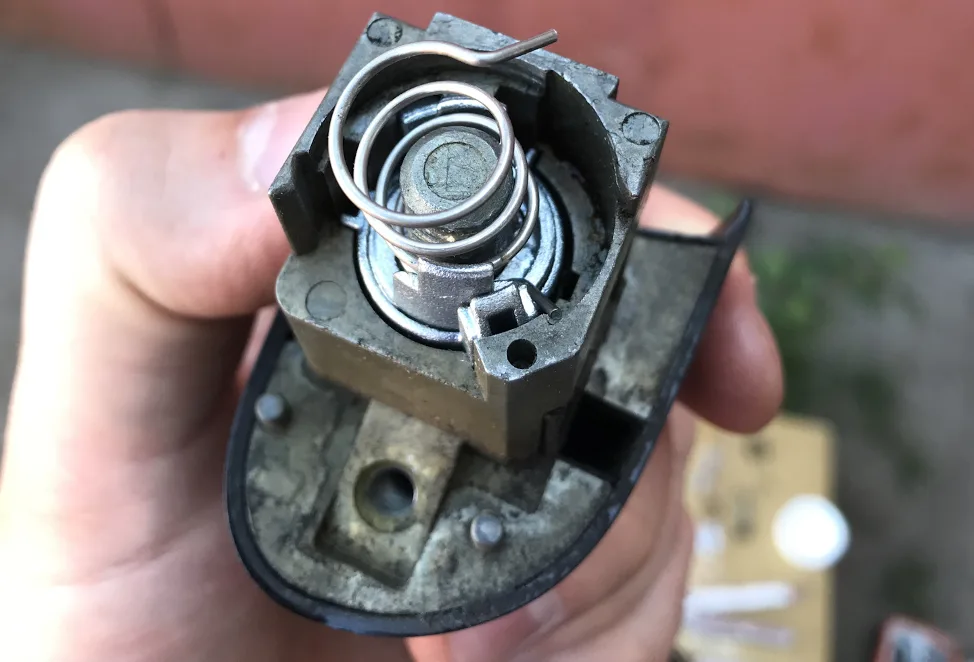

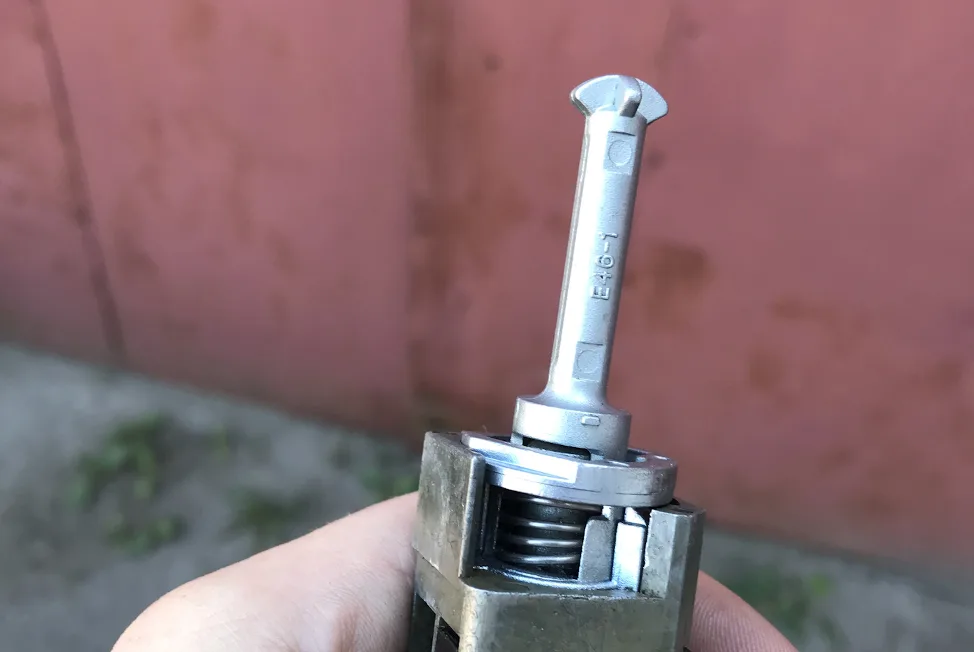

На этом фото видно вариант установки, при котором механизм работать не должен. Перед окончательной сборкой сравните положение концов пружины с правильным вариантом ниже.

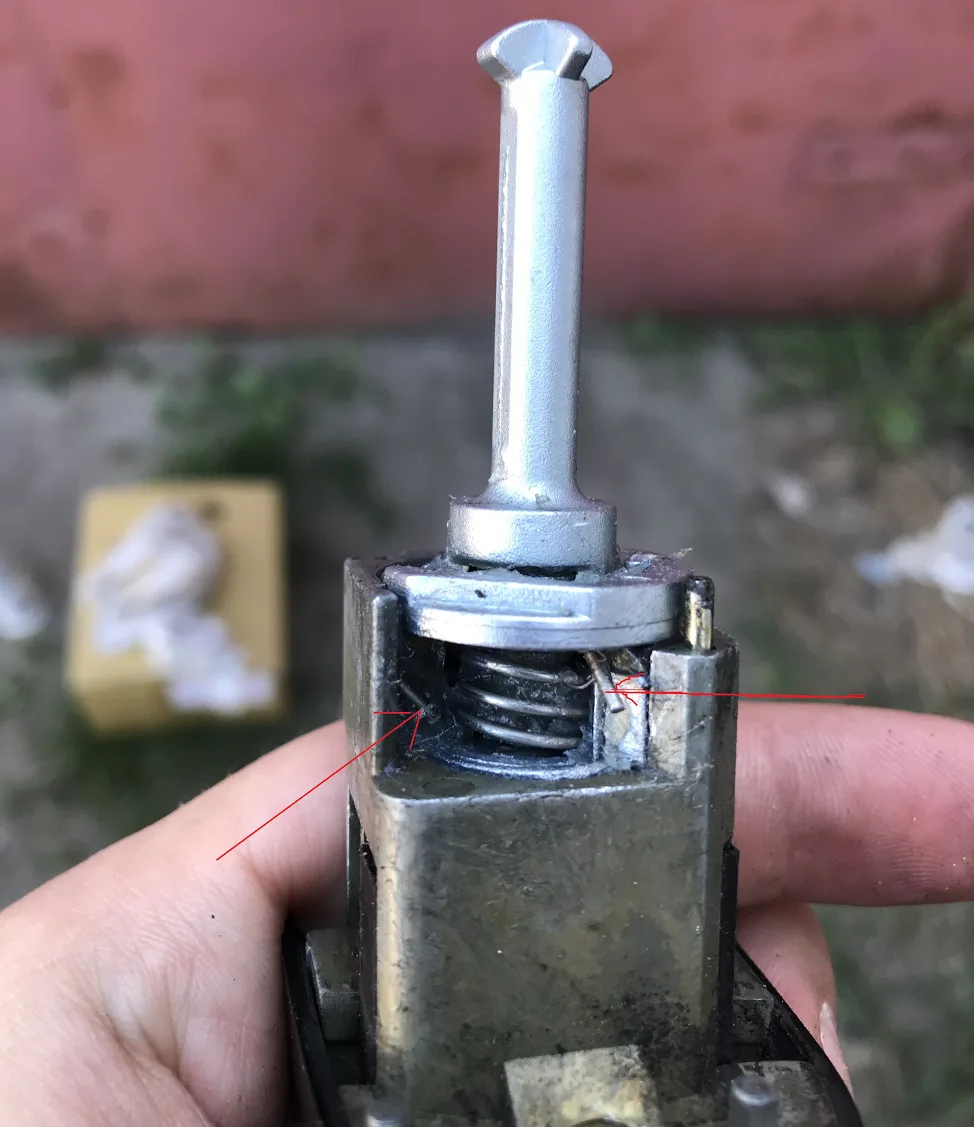

Правильно пружину заводят так, чтобы ее концы выходили в нужные места корпуса. После этого пружину можно сжать даже пальцами, без грубого инструмента.

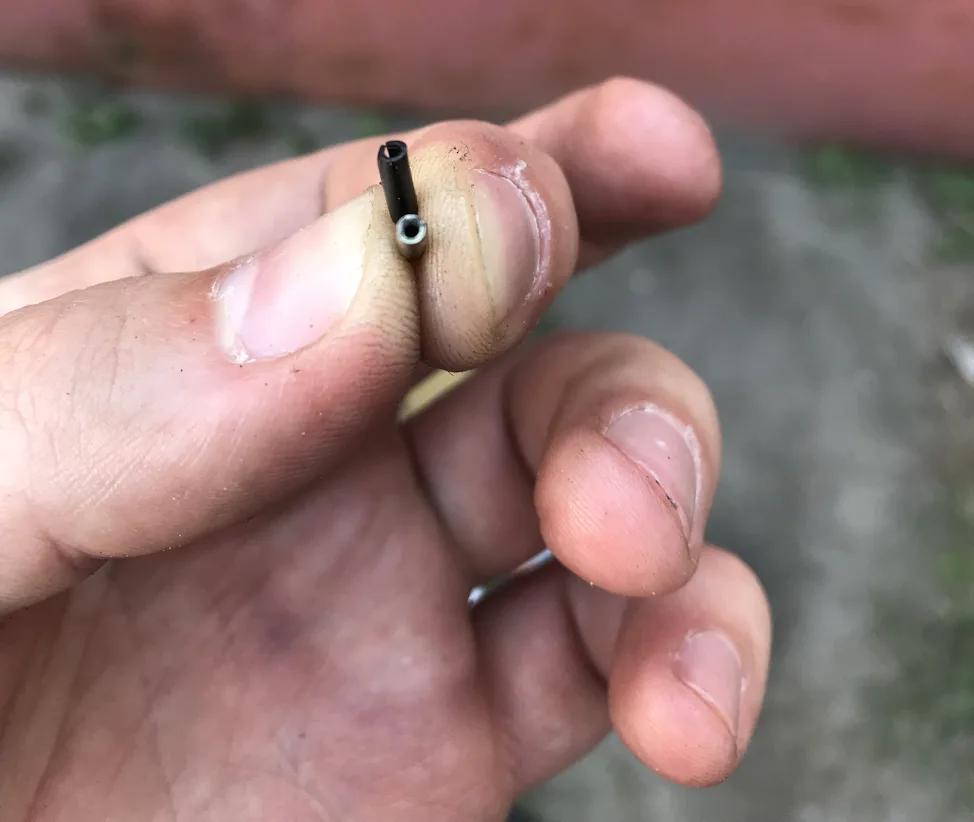

Финально ставят втулку с крестовым наконечником, совмещают пазы с рамками, вставляют стопорную пластину и возвращают стопорную втулку. Если родная втулка латунная и целая, ее можно оставить вместо новой железной.

Проверка после ремонта

Перед установкой в дверь ключ несколько раз поворачивают туда и обратно. Ход должен быть ровным, без заеданий и без свободного проворота. После установки в дверь проверяют открытие ключом, закрытие и работу центрального замка.

Если нужна такая деталь, ищите ремкомплект личинки замка BMW E46. Если не уверены, какая рамка или комплект подойдет, можно прислать фото старой личинки или VIN - менеджер АвтоКит77 поможет сверить совместимость перед заказом.
