Ремонт шестерни стеклоочистителей BMW: X5 E70, X6 E71, E90

На BMW X5 E70, X6 E71 и некоторых BMW 3 серии E90/E91/E92/E93 встречается типичная проблема редуктора стеклоочистителей: дворники внезапно встают вертикально или перестают нормально возвращаться в зону покоя. Часто причина в изношенной или сломанной шестерне привода.

Такой отказ нередко случается после попытки смахнуть тяжелый мокрый снег. Мотор и тяги получают повышенную нагрузку, слабое место в редукторе не выдерживает, и дворники уходят из нормального положения. Ниже фоторазбор ремонта: снятие привода, замена шестерни, прокладок и проверка после сборки.

Симптомы и подготовка

Если дворники BMW встали вертикально, не пытайтесь много раз включать их снова. Так можно добить привод или тяги. Сначала уберите нагрузку со щеток, верните поводки в безопасное положение и переходите к разбору.

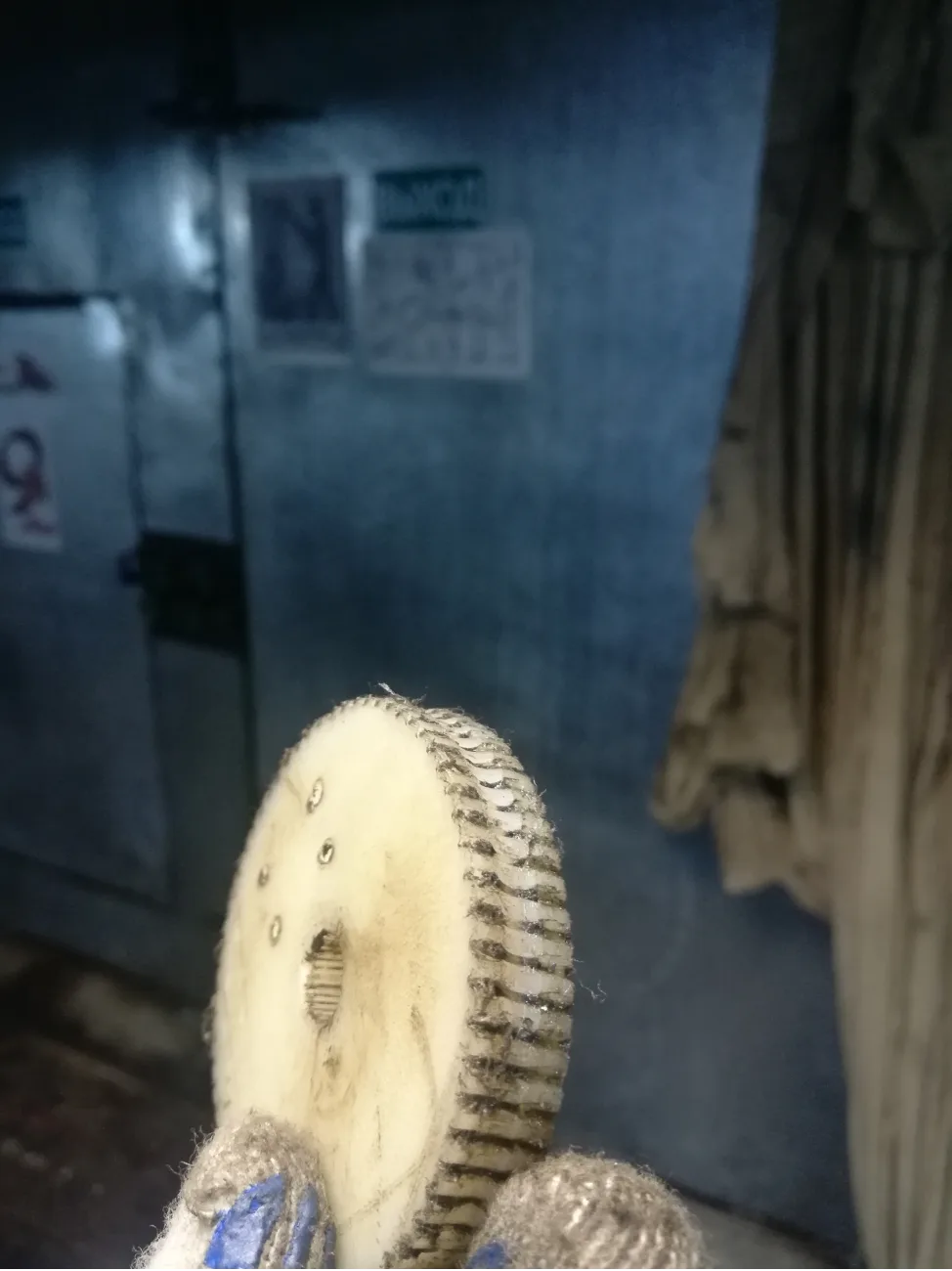

Это та самая деталь, из-за которой редуктор теряет нормальный ход. Перед снятием старой шестерни полезно отметить ее исходное положение на корпусе, например двумя рисками.

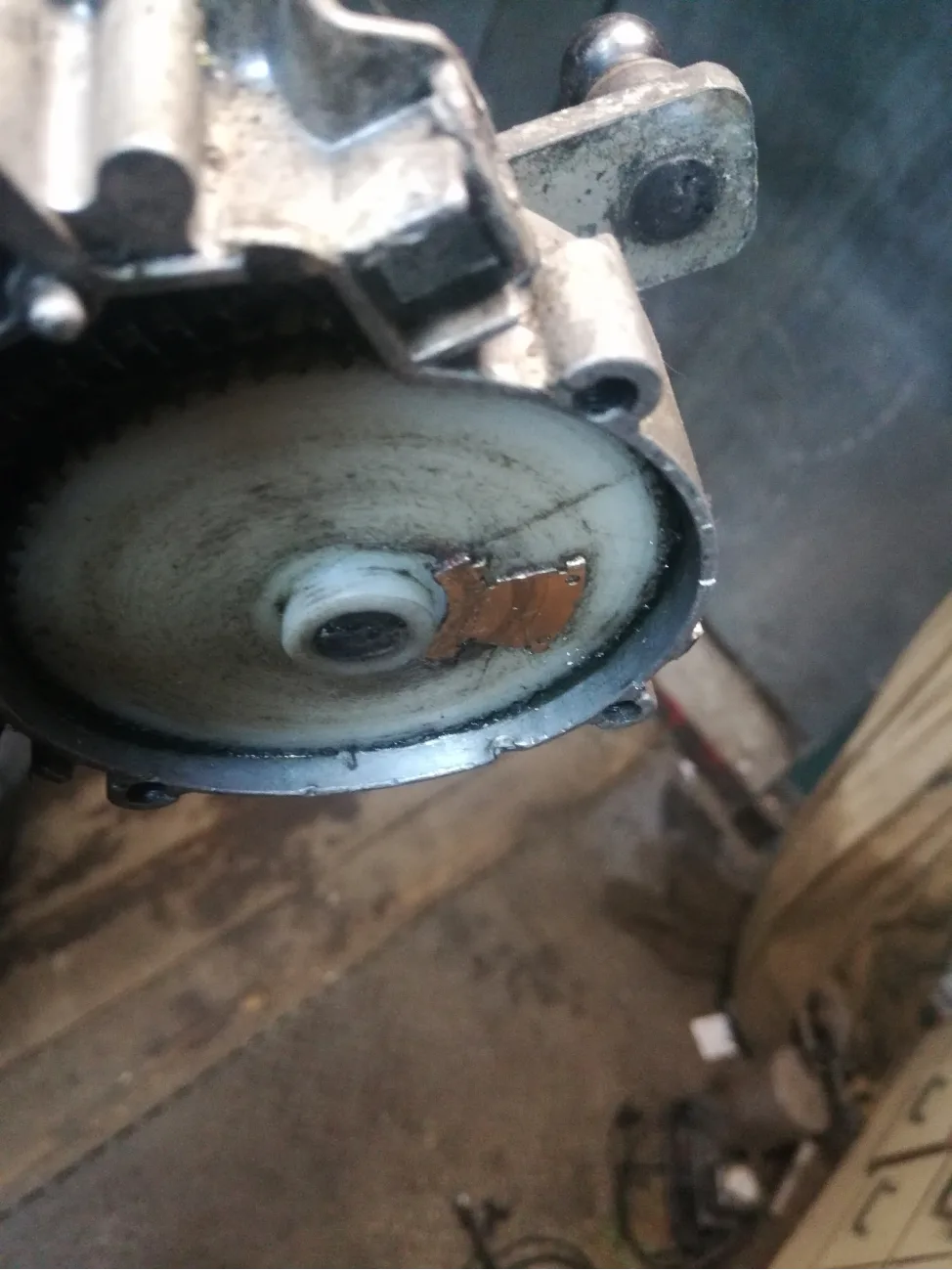

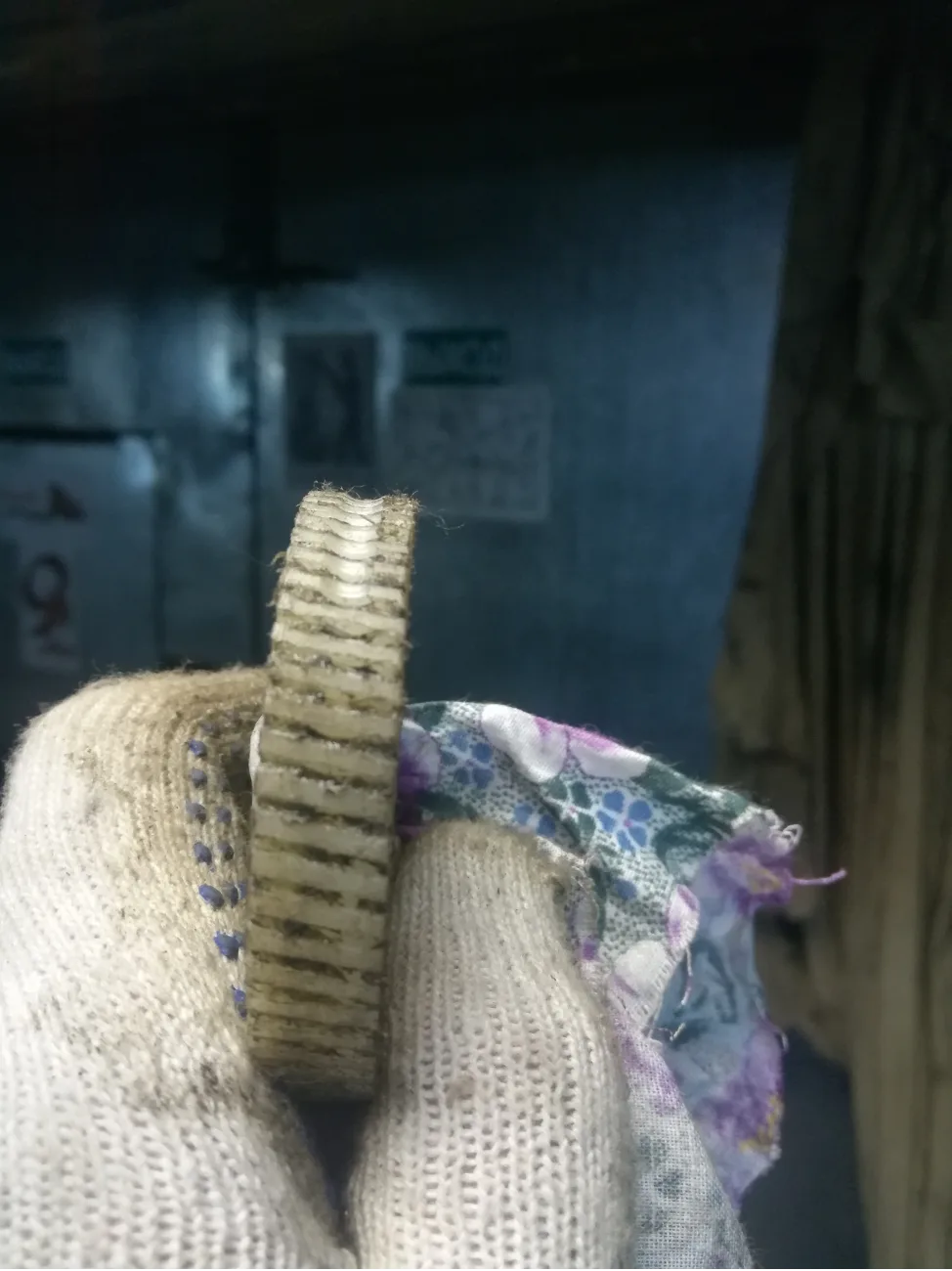

На фото видно суть неисправности: зубья или посадка уже не держат нагрузку. Замена шестерни обычно дешевле замены всего привода.

Снятие привода

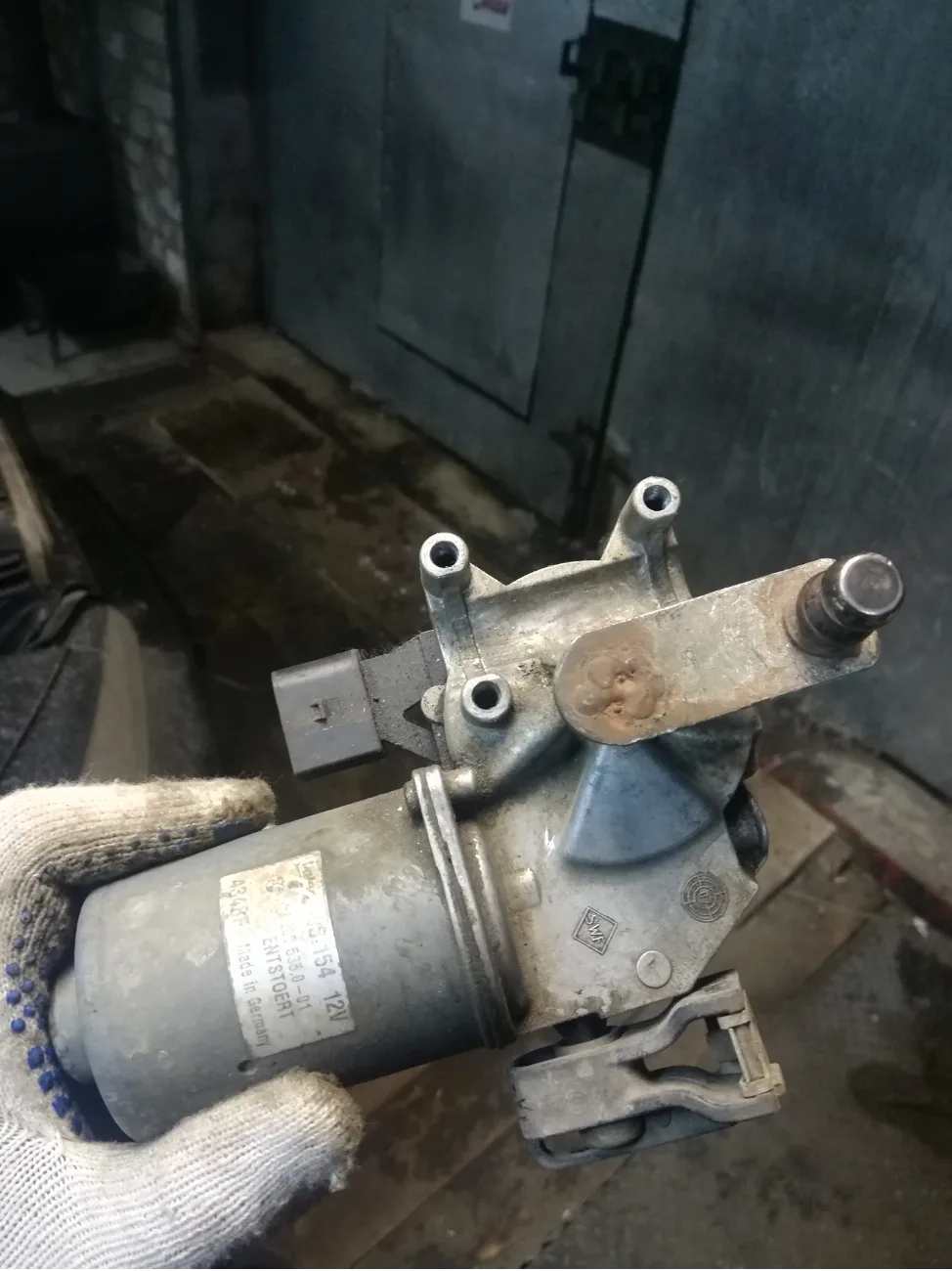

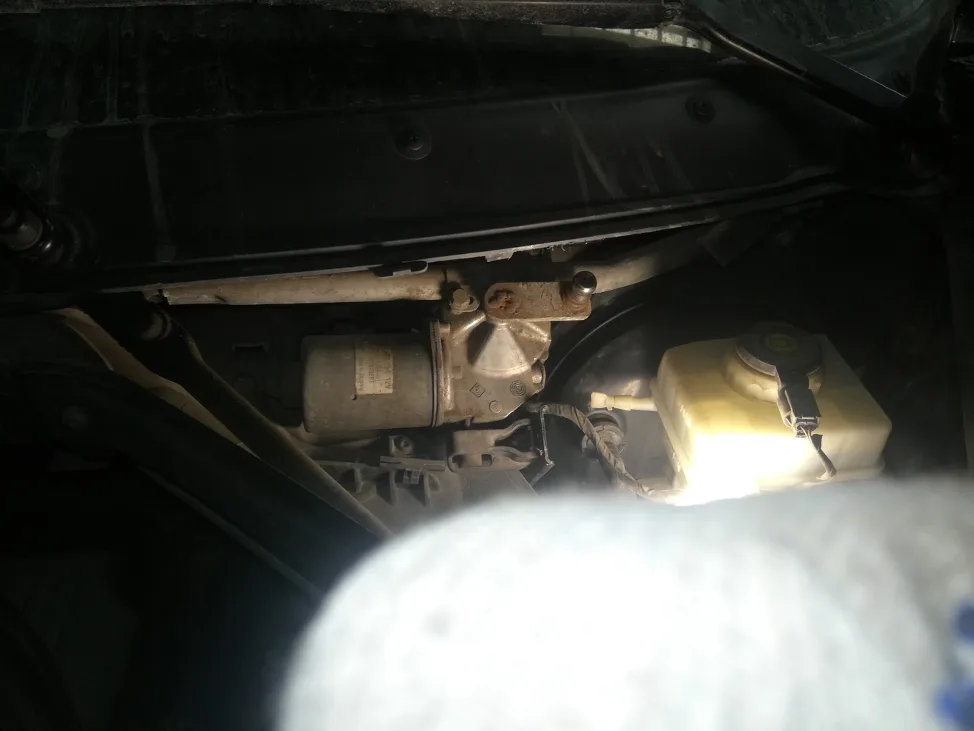

Для доступа снимают боковой пластик, отсоединяют тяги от шарнира, откручивают крепеж и выводят мотор с редуктором. Чтобы получить доступ к части болтов, привод иногда переводят в другое положение кратким включением дворников. Работайте аккуратно и не оставляйте руки в зоне движущихся тяг.

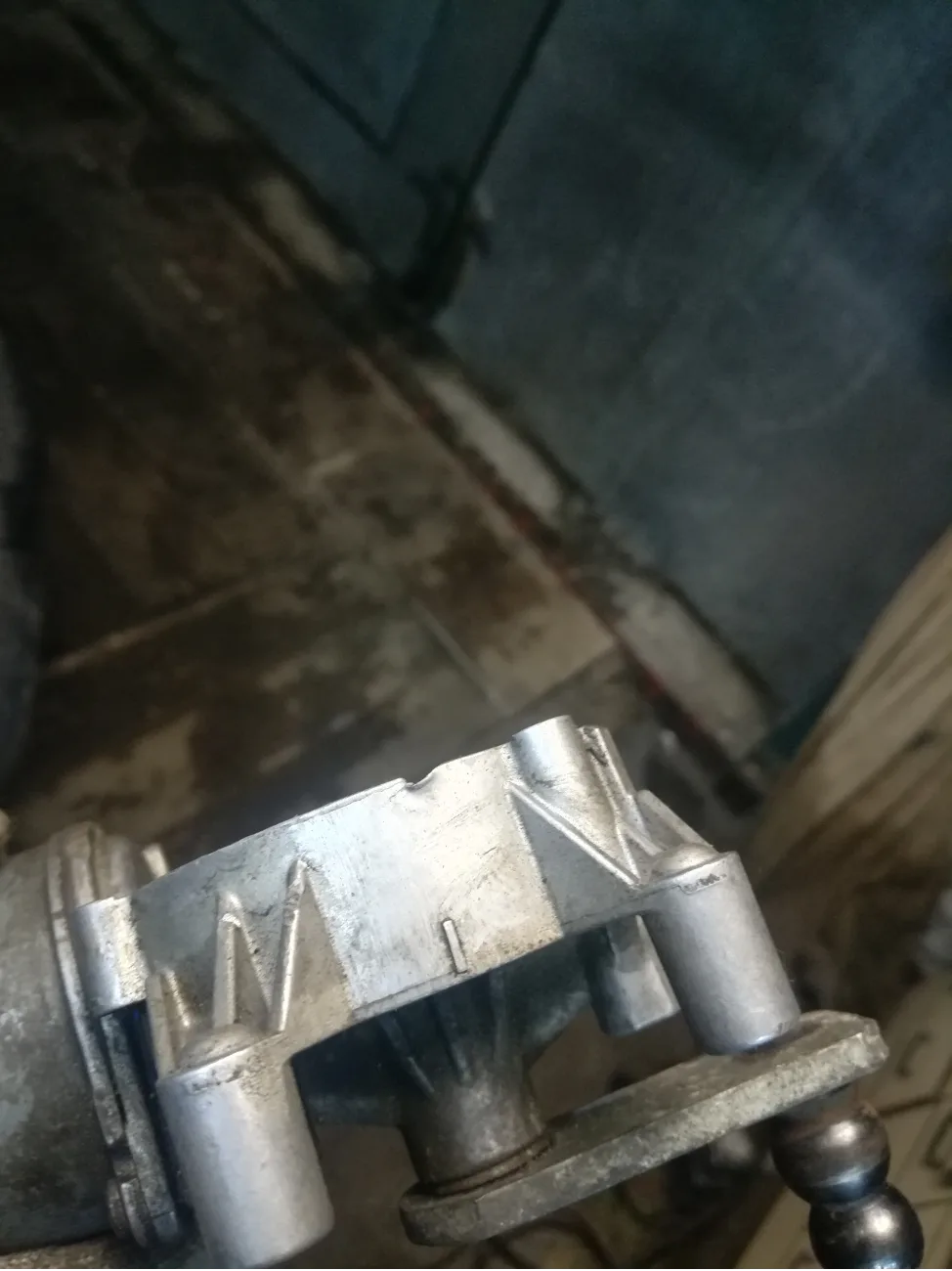

На корпусе могут быть следы прошлой замены. Вмятины в зоне прокладки потом дают течь и грязь внутри редуктора.

Если плоскость посадки повреждена, ее нужно привести в порядок и при необходимости дополнительно герметизировать.

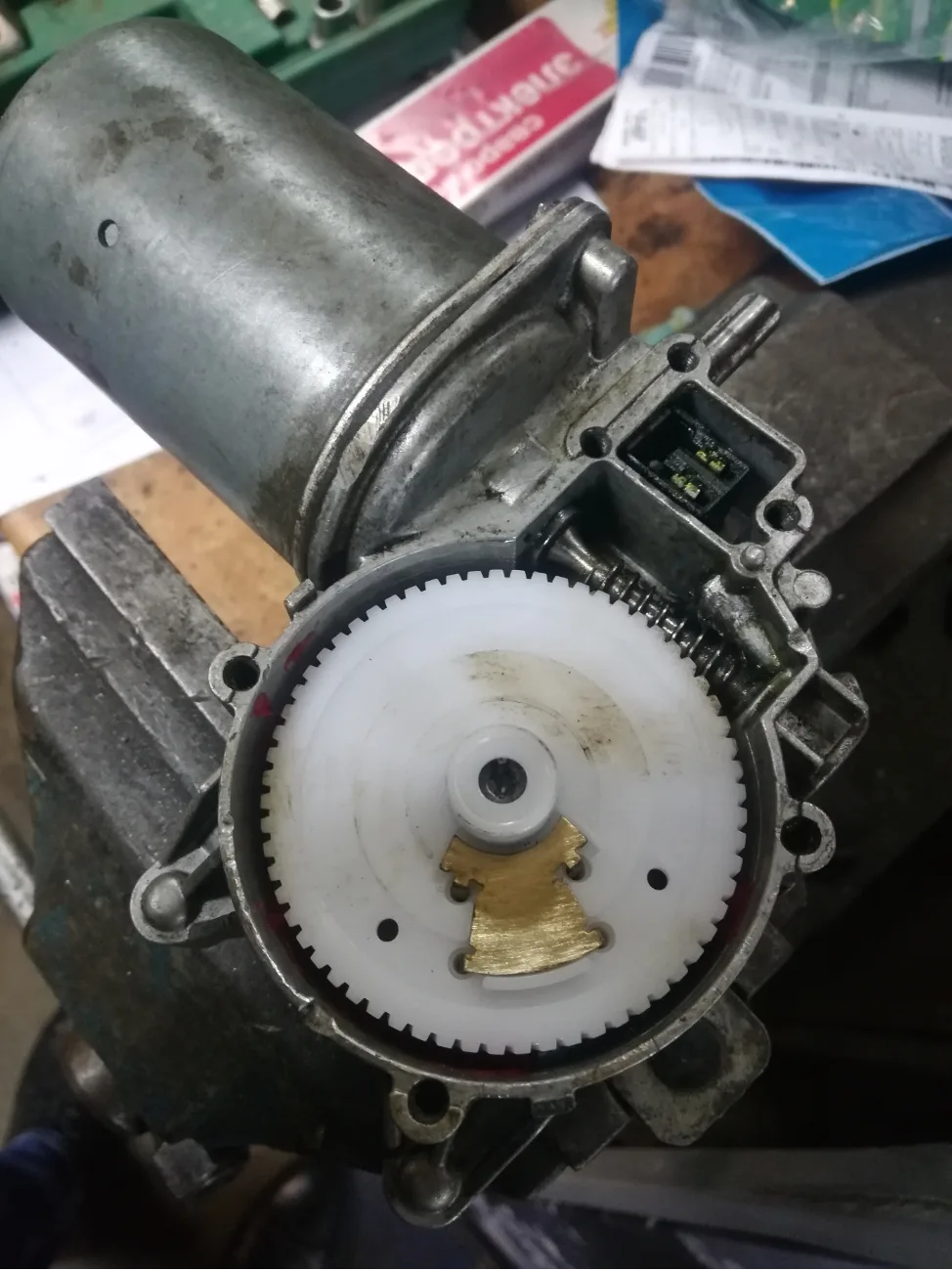

После снятия крышки раскладывайте детали по порядку. Внутри важны положение шестерни, прокладки и чистота посадочных мест.

Комплект ремонта

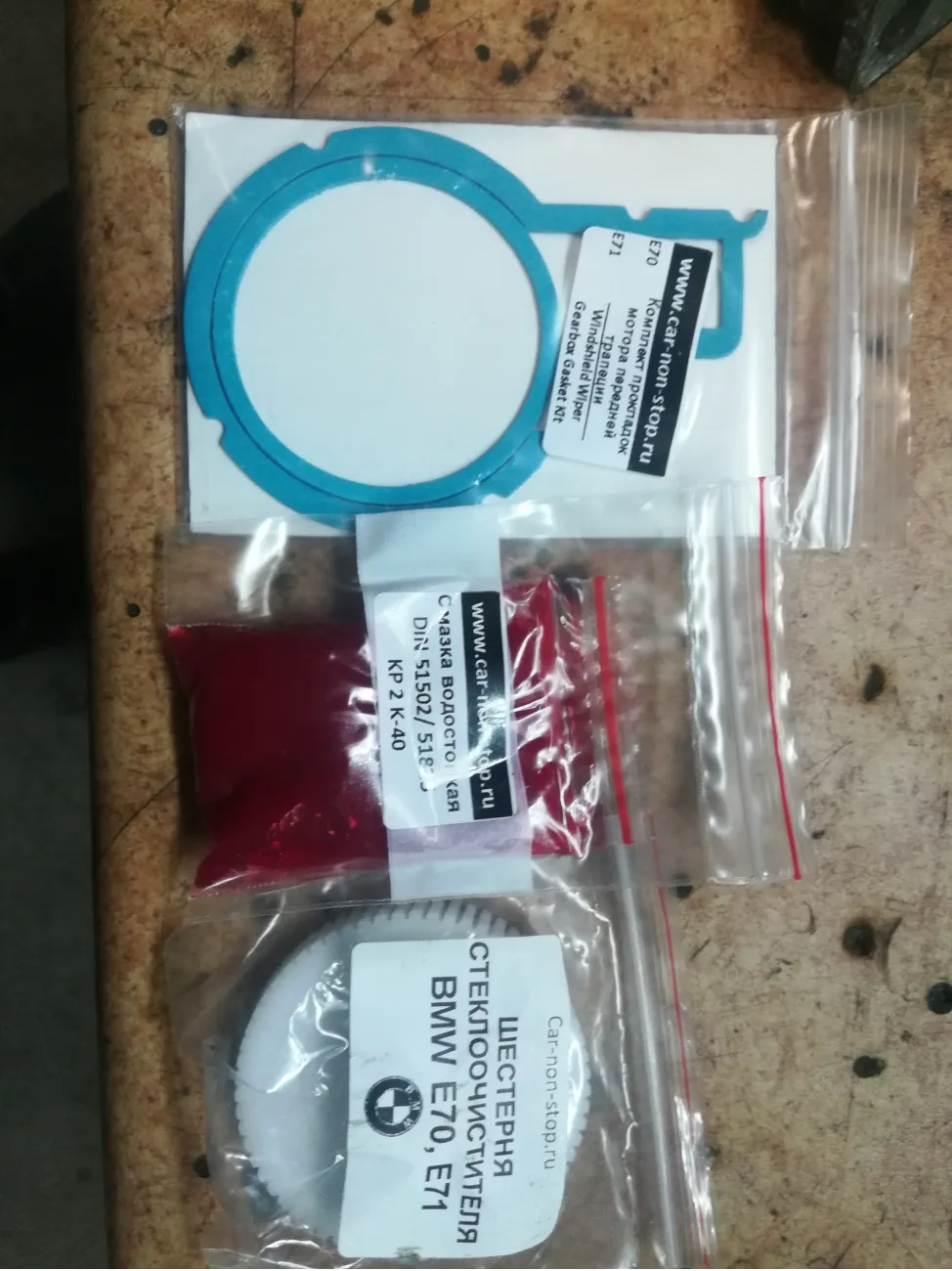

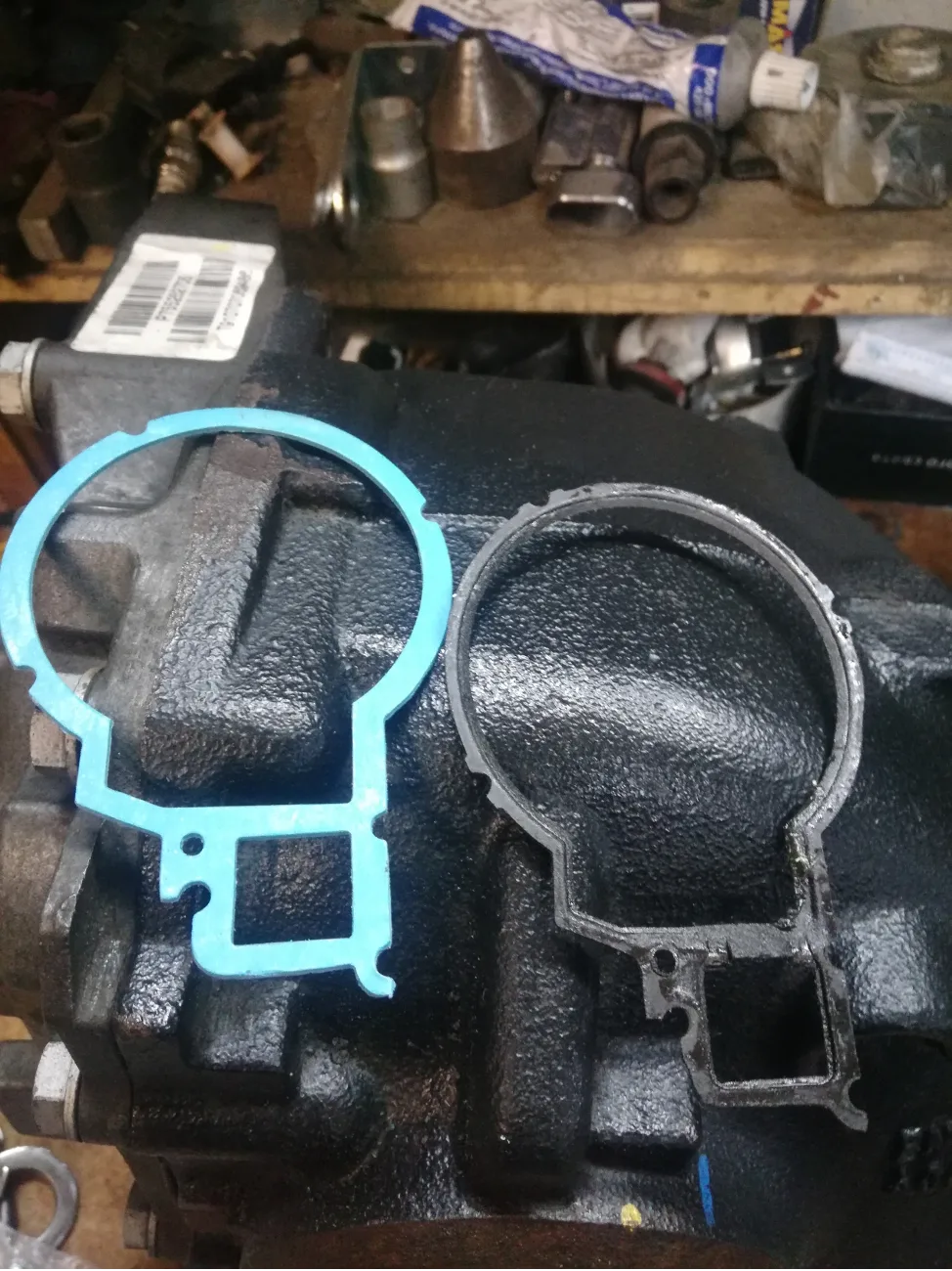

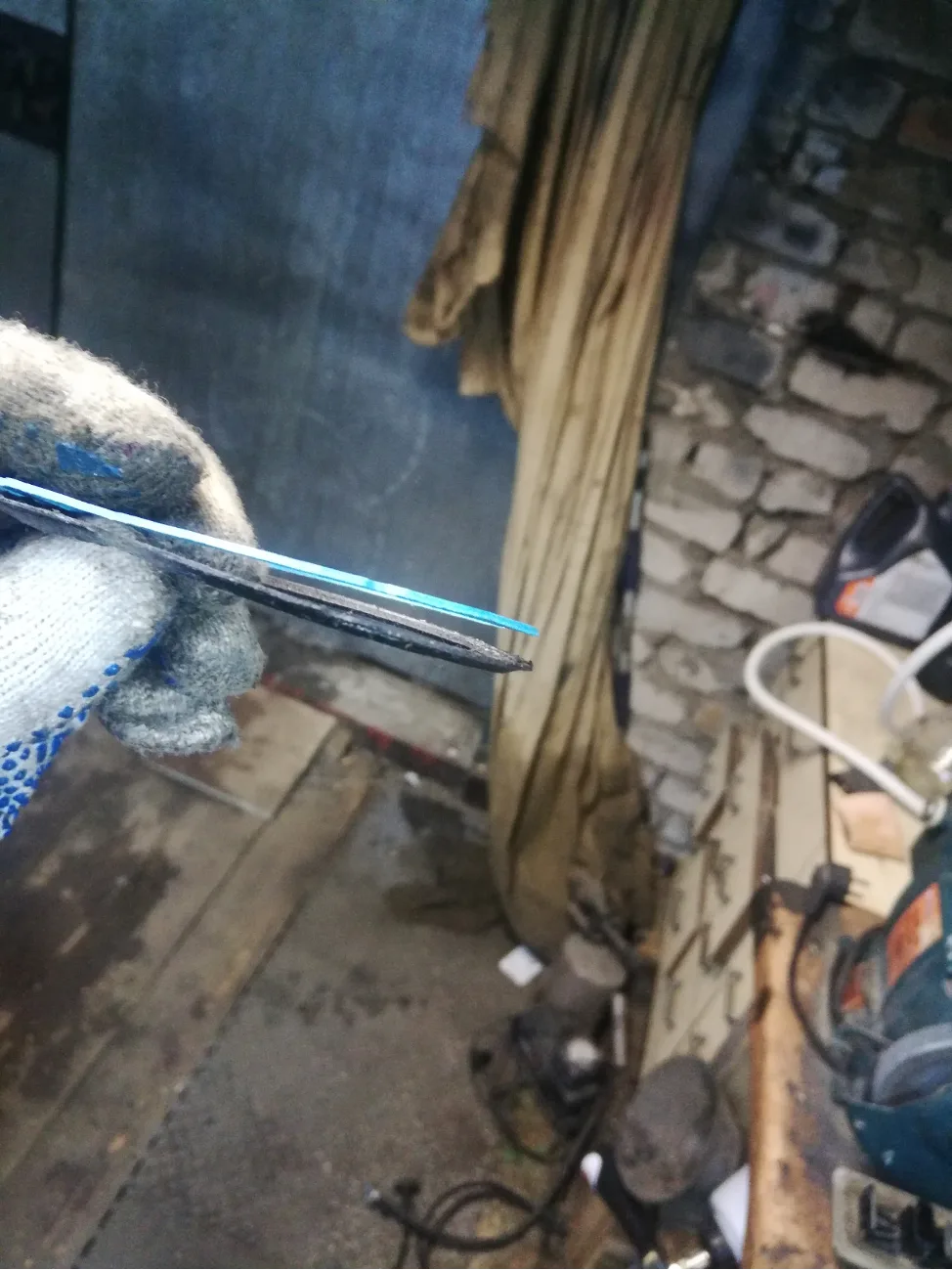

Хороший комплект обычно включает шестерню, смазку и прокладки. Прокладки важны не меньше шестерни: старая резина часто уже не держит герметичность.

Перед установкой сравните новую шестерню со старой по посадке и ограничителю. Если ограничитель или форма отличаются, привод может работать неправильно.

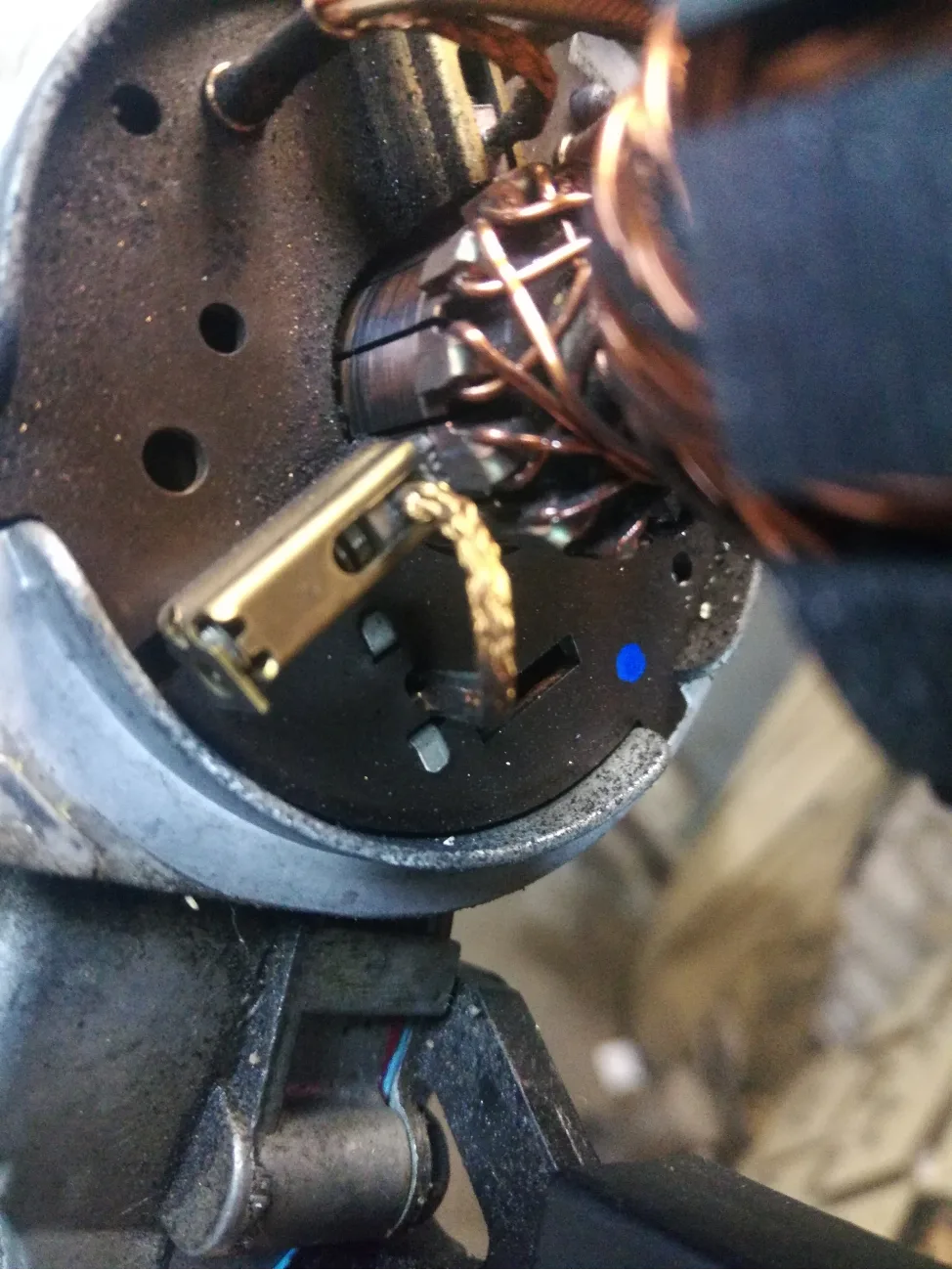

Заодно проверьте щетки мотора. Если они почти стерлись, проблема может быть не только в шестерне, и ремонт стоит планировать шире.

Новая шестерня должна вставать ровно, без перекоса. Забивать ее металлическим инструментом не стоит: лучше использовать мягкий упор и контролировать посадку.

Чистка ниши и сборка

Пока привод снят, обязательно очистите боковые карманы от листьев и грязи. Забитые дренажи ускоряют коррозию, держат влагу и вредят проводке.

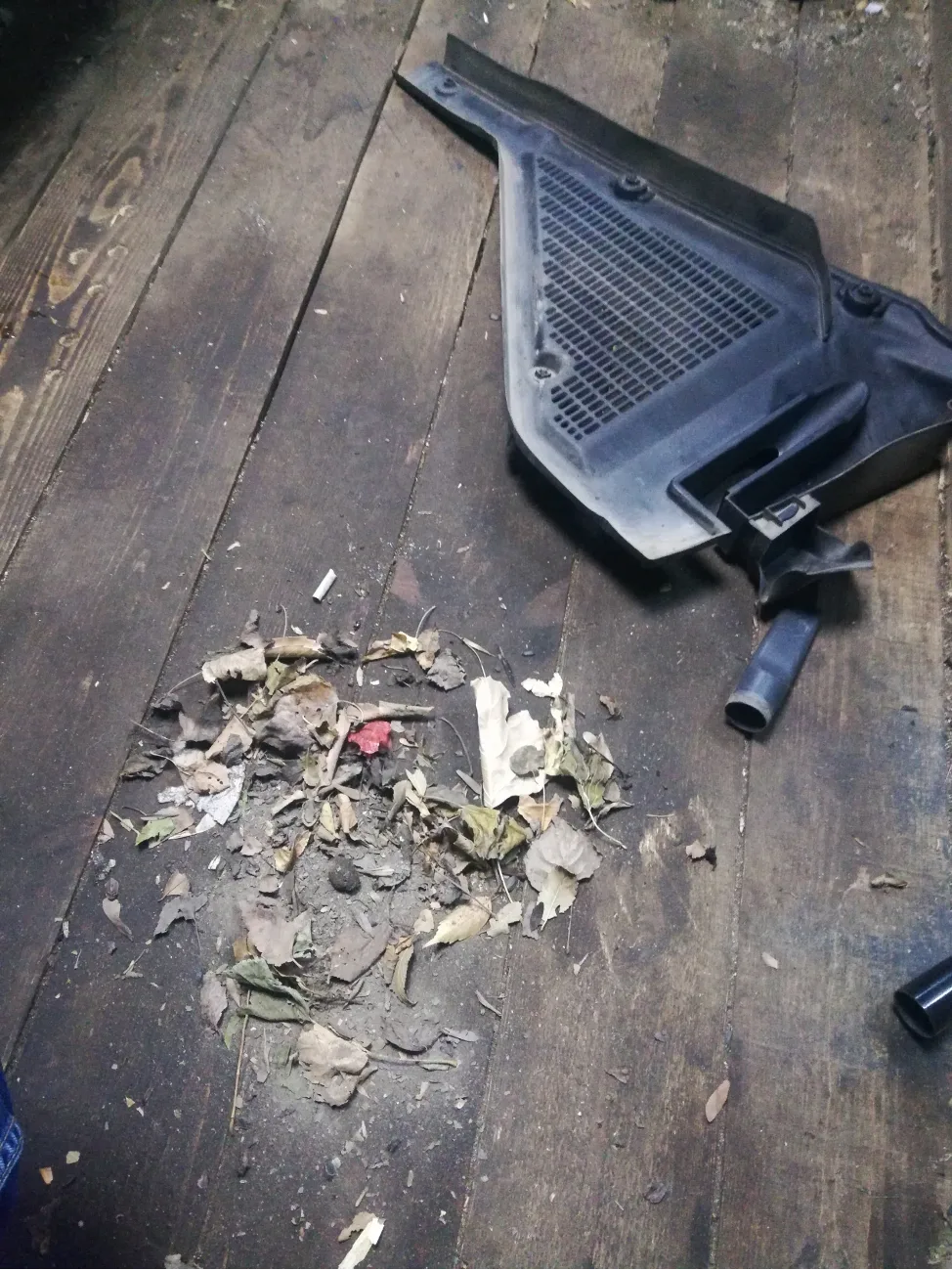

На одном автомобиле из одного отсека достали целую горсть мусора. После такого вторую сторону тоже лучше проверить.

После очистки проверьте дренажные отверстия. Вода должна уходить свободно.

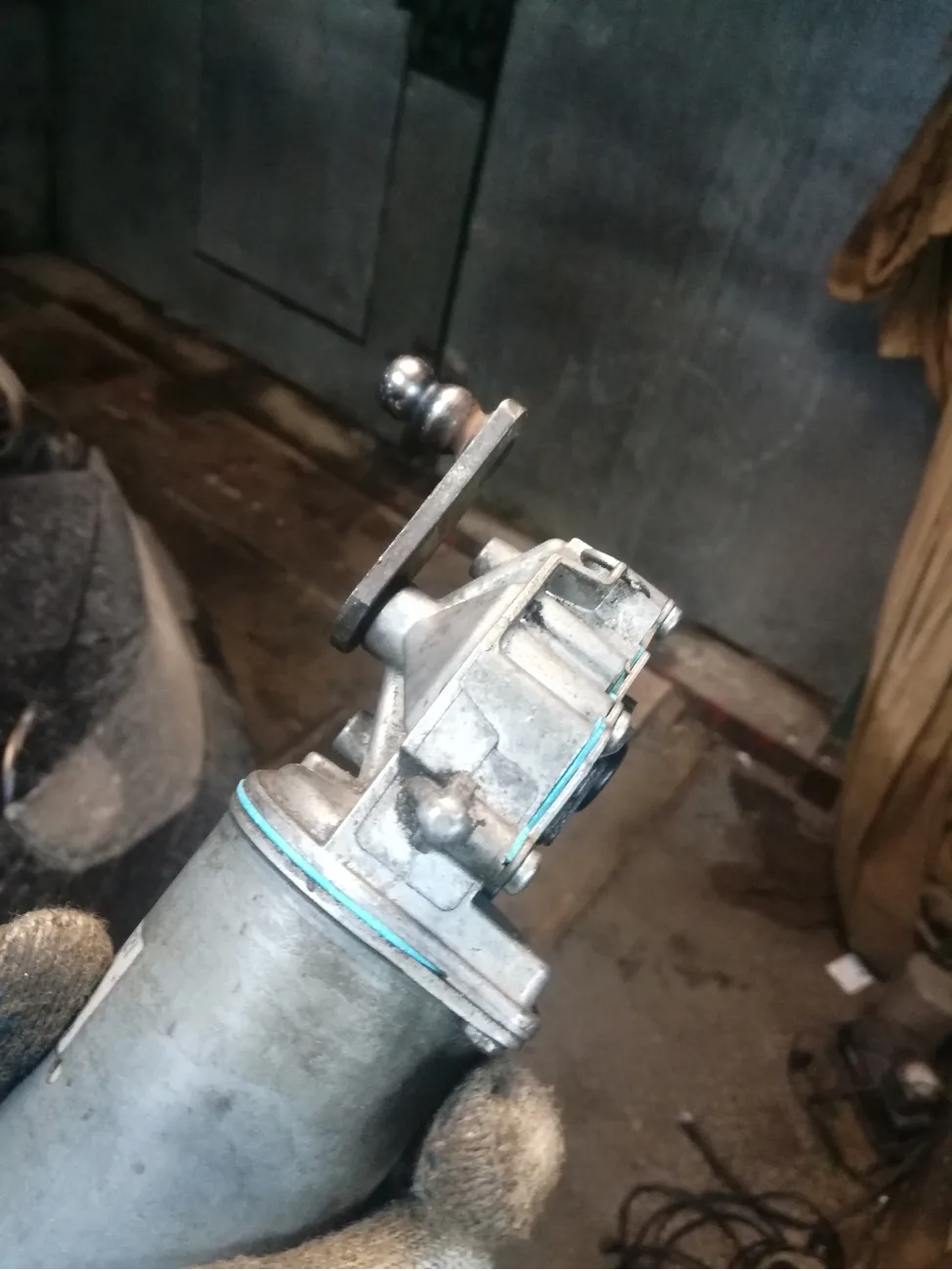

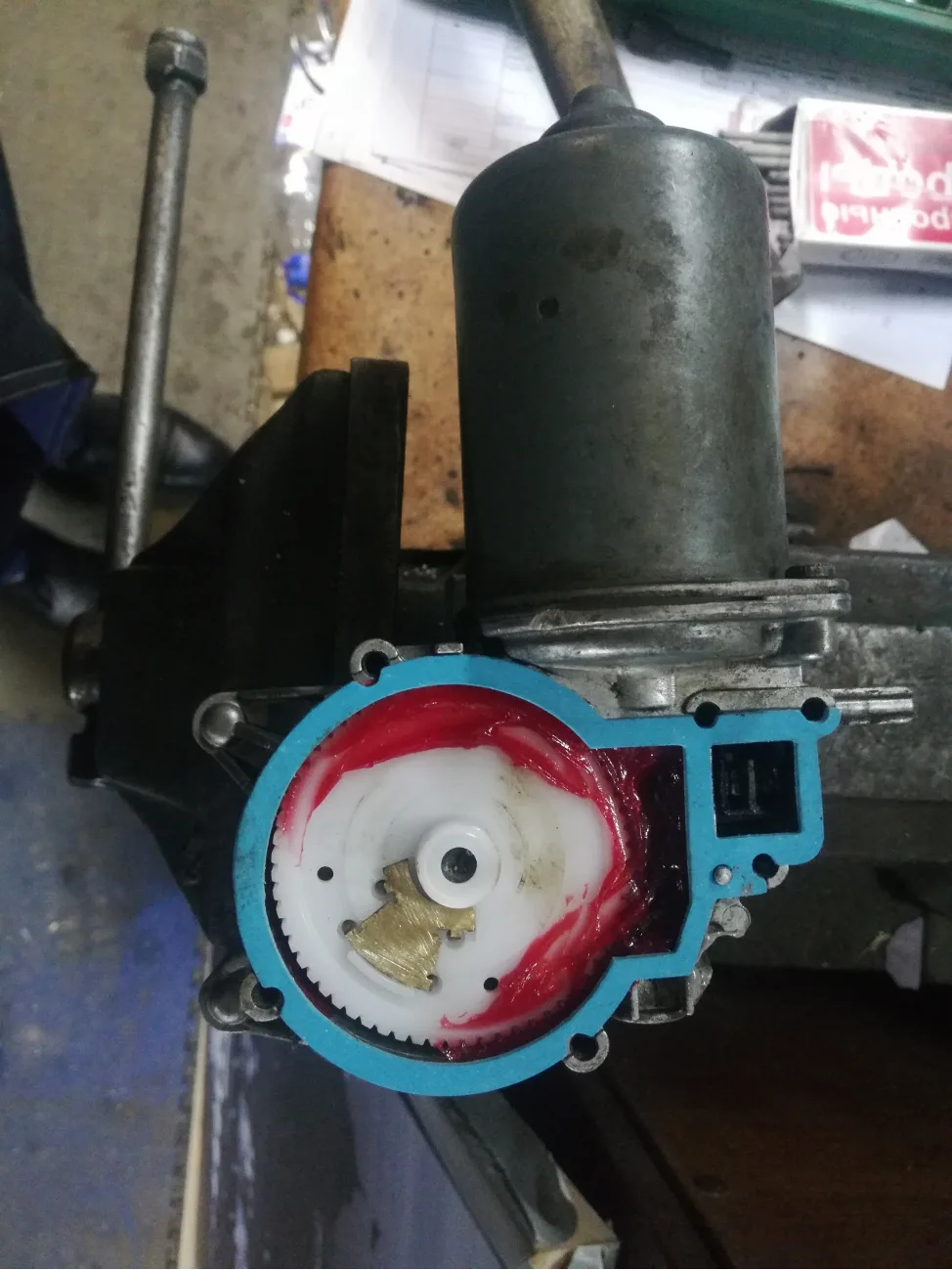

Крышку редуктора ставят с новой прокладкой и свежей смазкой. Смазка должна быть в рабочей зоне шестерни, но без лишнего объема.

Если на корпусе есть вмятины, тонкий слой герметика по проблемным местам помогает восстановить герметичность.

Перед установкой тяг проверьте, что привод возвращается в исходное положение.

Некоторые владельцы делают адаптационный цикл: включают зажигание и дают мотору пройти один полный ход без установленных поводков, чтобы привод встал в ноль.

Тяги ставят только после проверки нулевого положения. Иначе зона покоя щеток может сместиться.

После сборки проверьте все режимы дворников и омыватель. Щетки должны возвращаться в штатную зону отдыха.

После ремонта обязательно проверьте, где щетки останавливаются после нескольких циклов работы. Если зона покоя смещена, не переставляйте поводки наугад: сначала убедитесь, что сам привод вернулся в нулевое положение, и только потом выставляйте щетки по стеклу. Иначе новая шестерня будет работать с лишней нагрузкой, а дворники снова могут уйти из правильной траектории.

Хорошая профилактика для BMW X5 E70, X6 E71 и E90 - раз в сезон очищать нишу стеклоочистителей и дренажи. Листья, грязь и вода вокруг привода ускоряют износ, а зимой мокрый снег создает ту самую перегрузку, из-за которой ломается шестерня. Если дворники начали двигаться рывками, лучше не ждать полного отказа и заранее проверить редуктор.

Что заказать: шестерню редуктора стеклоочистителей BMW, прокладки и подходящую смазку. Если не уверены в версии привода, пришлите VIN или фото редуктора - АвтоКит77 поможет сверить совместимость.
