Замена шестерни сервопривода раздатки BMW X3/X5/X6: ошибка 4x4

На полноприводных BMW X3, X5 и X6 ошибка 4x4, индикация ABS/DSC/Brake, рывки при разгоне или нестабильное подключение переднего привода часто связаны с сервоприводом раздаточной коробки. Один из распространенных сценариев - износ пластиковой шестерни внутри актуатора.

Шестерня работает как слабое звено. Если раздатка ходит тяжело, масло старое или адаптации давно не сбрасывались, нагрузка на сервопривод растет, зубья шестерни начинают стираться, и блок управления видит ошибку. Перед заменой детали важно оценить состояние масла в раздатке: если оно пахнет гарью или содержит стружку, одной шестерней проблему можно не решить.

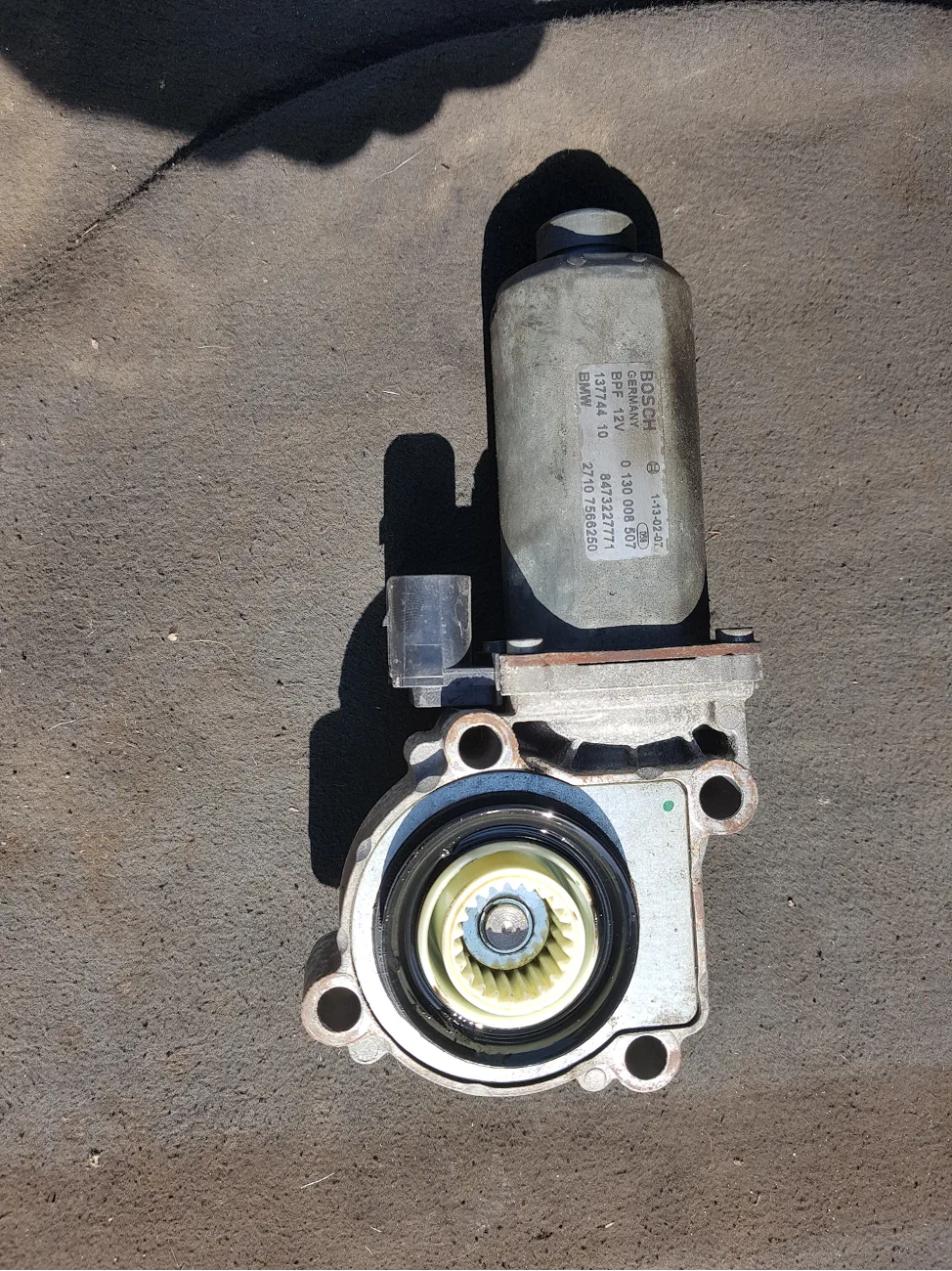

Снятие сервопривода

Работу удобнее делать на подъемнике, но доступ к сервоприводу можно получить и снизу. Снимается пластиковая защита, раздатка немного подпирается, откручивается крепление и балка АКПП/раздатки. После этого появляется место для демонтажа актуатора.

Сервопривод крепится четырьмя болтами, обычно используется головка E10. Также нужно отсоединить два разъема: один на моторчик, второй на датчик/сопротивление. Перед снятием желательно очистить место вокруг, чтобы грязь не попала внутрь при разборе.

Разбор актуатора

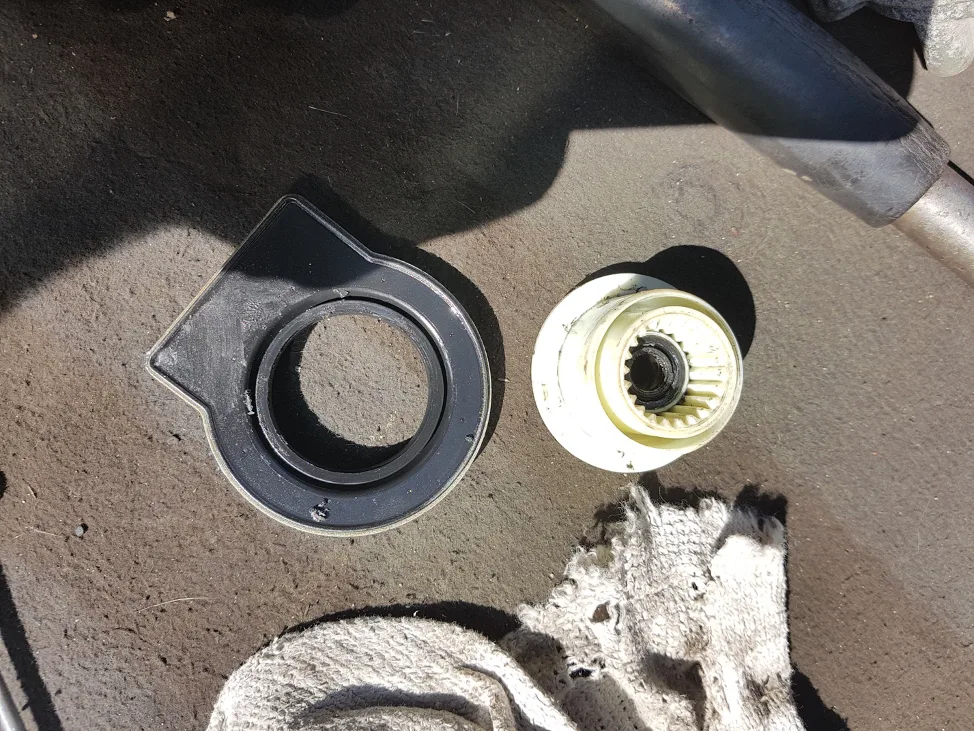

Разбор начинается со стопорного кольца и шайбы. Снимать их лучше тонким инструментом, не повреждая посадочное место. Если кольцо улетит, подобрать аналог быстро не всегда получится.

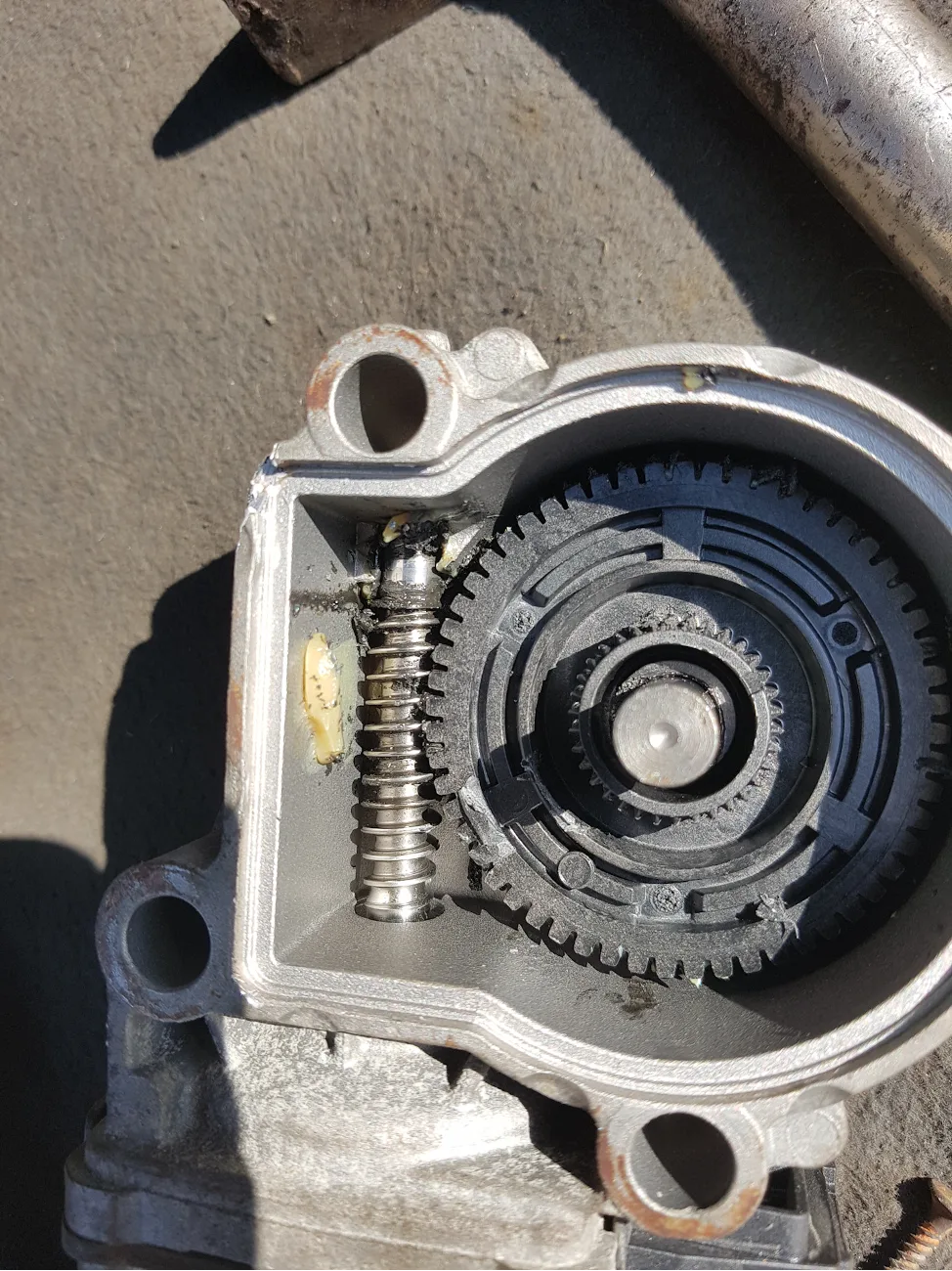

Дальше аккуратно поддевается металлическая крышка с пыльником. После снятия крышки можно вынуть наружную шестерню. Не используйте избыточную силу: если деталь не идет, сначала проверьте, не осталось ли стопора или загрязнения по кромке.

Внутри много смазки. Ее нужно не просто добавить поверх старой, а убрать загрязненную массу, оценить состояние зубьев и посадки. Старая густая смазка может мешать нормальному ходу шестерен.

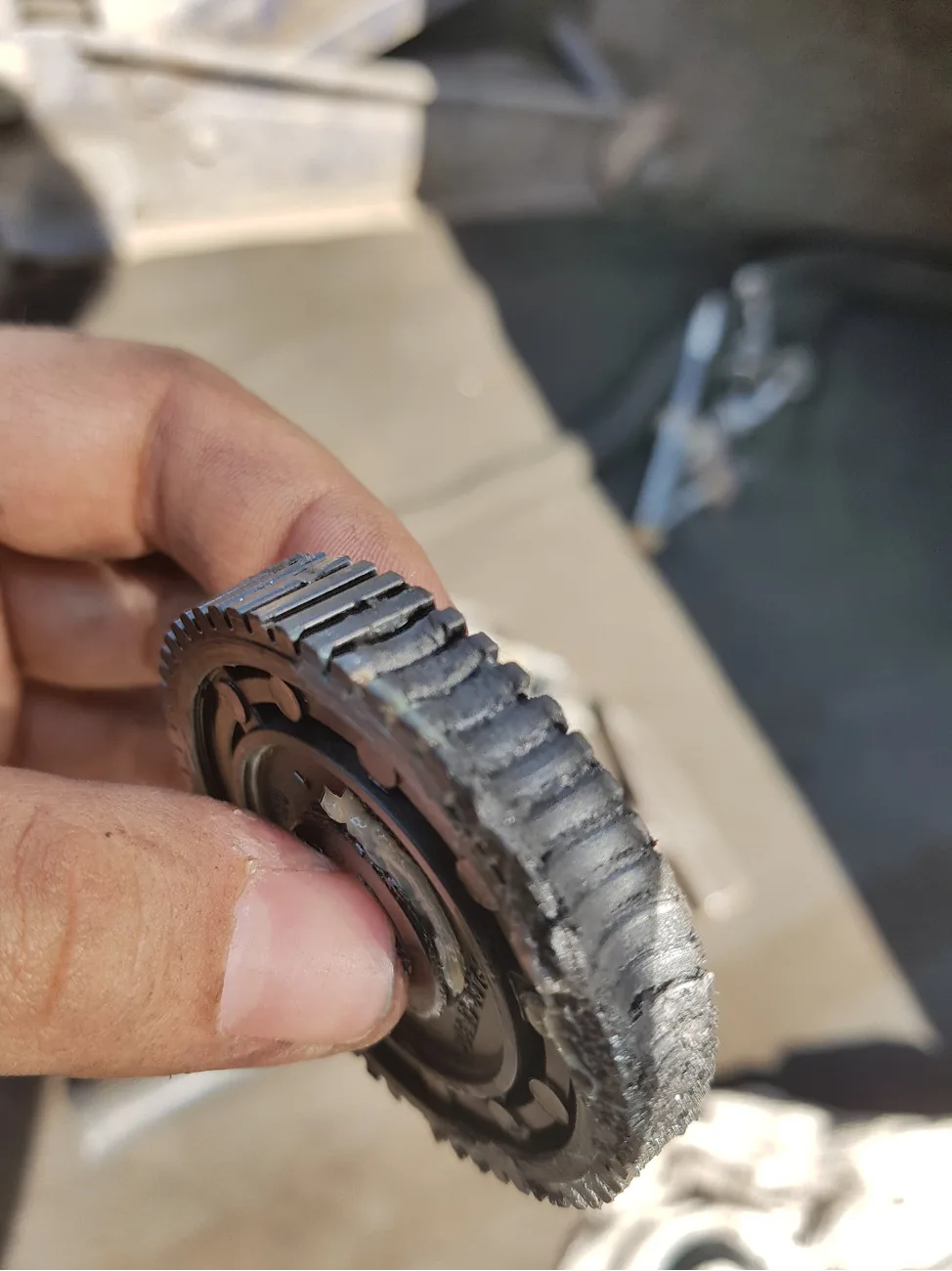

Основная шестерня иногда снимается тяжело, будто прилипла к оси. В этот момент важно не расколоть пластиковую втулку и не повредить посадку. Если зубья уже имеют выраженный износ, ставить ее обратно смысла нет.

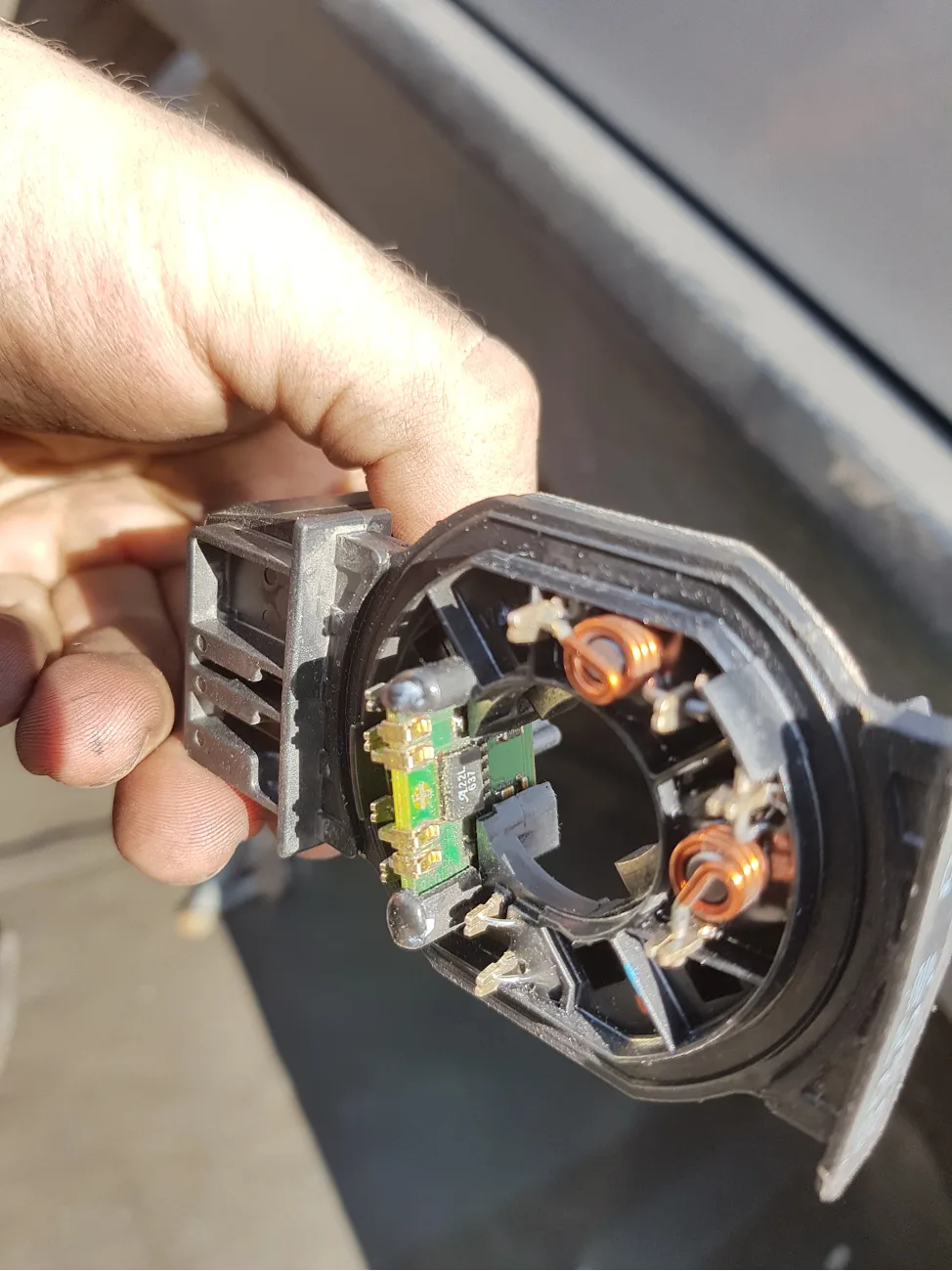

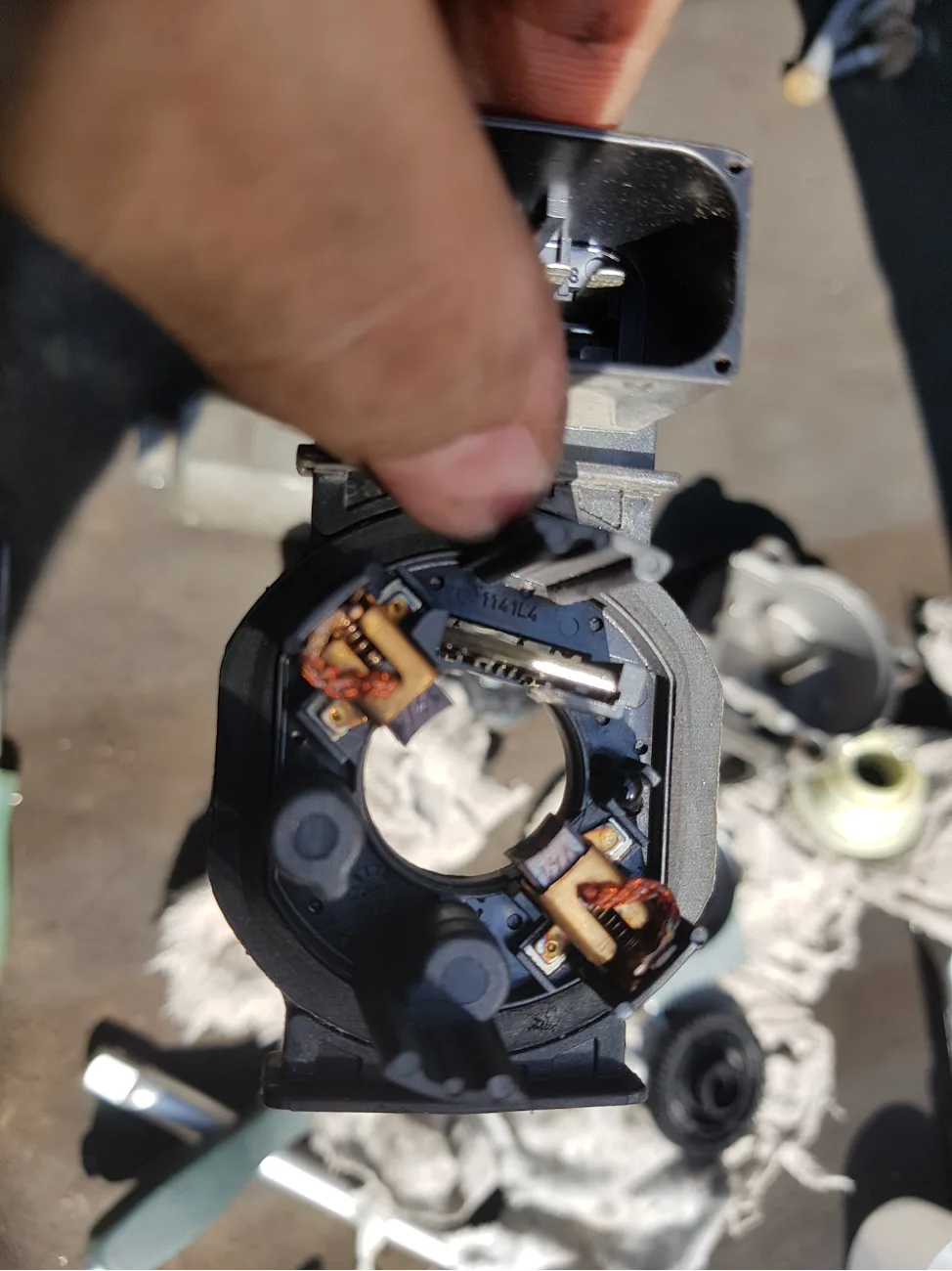

После шестерни снимается блок щеток и датчика Холла. Датчик нужно очистить и продуть, потому что грязь и металлическая пыль могут давать некорректные показания. Заодно проверяют состояние щеток моторчика.

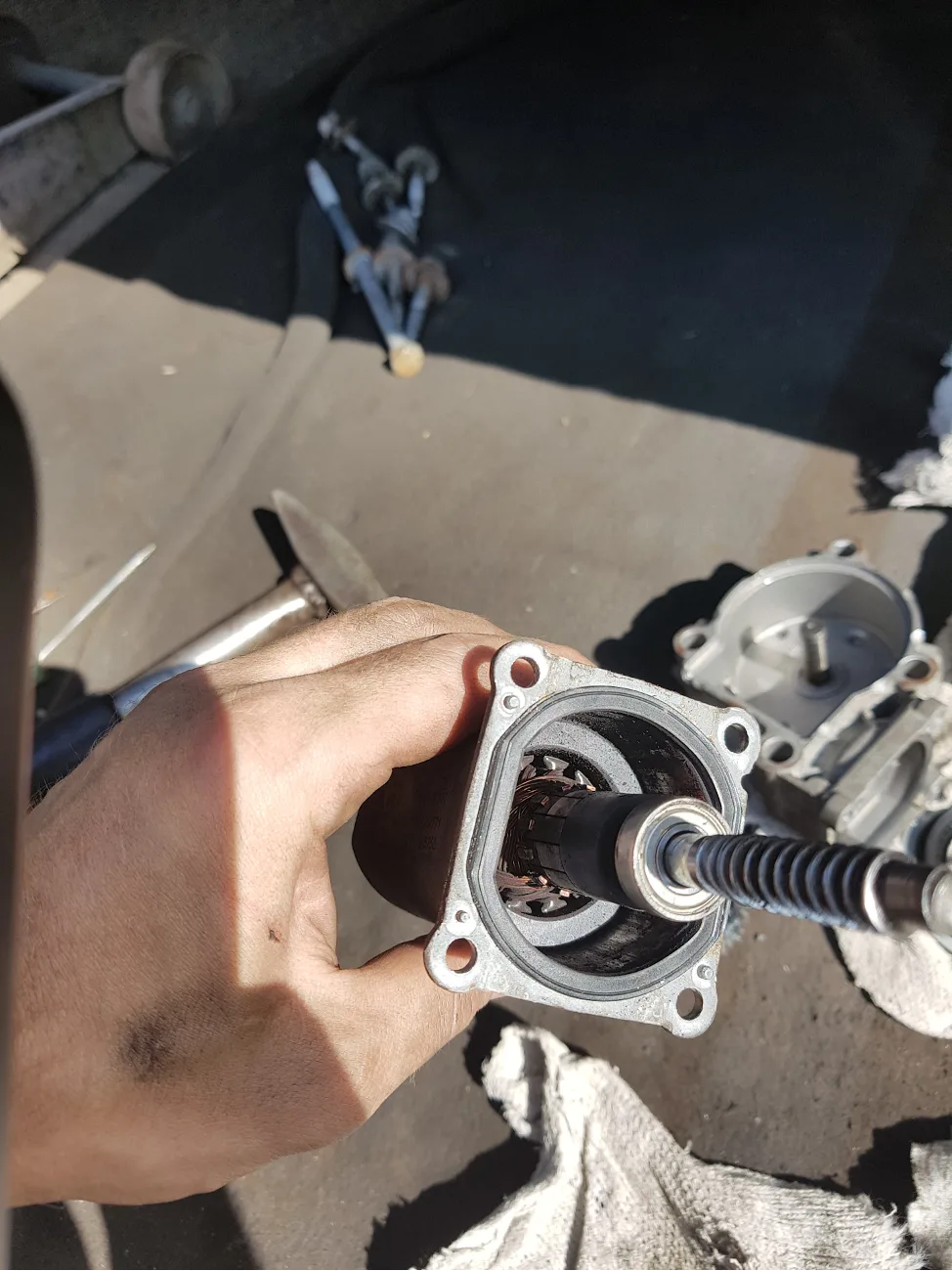

Если щетки еще живые, можно оставить их, но коллектор и червяк стоит очистить. При сильном износе щеток или подгоревших дорожках ремонт одной шестерней будет неполным: сервопривод может снова уйти в ошибку.

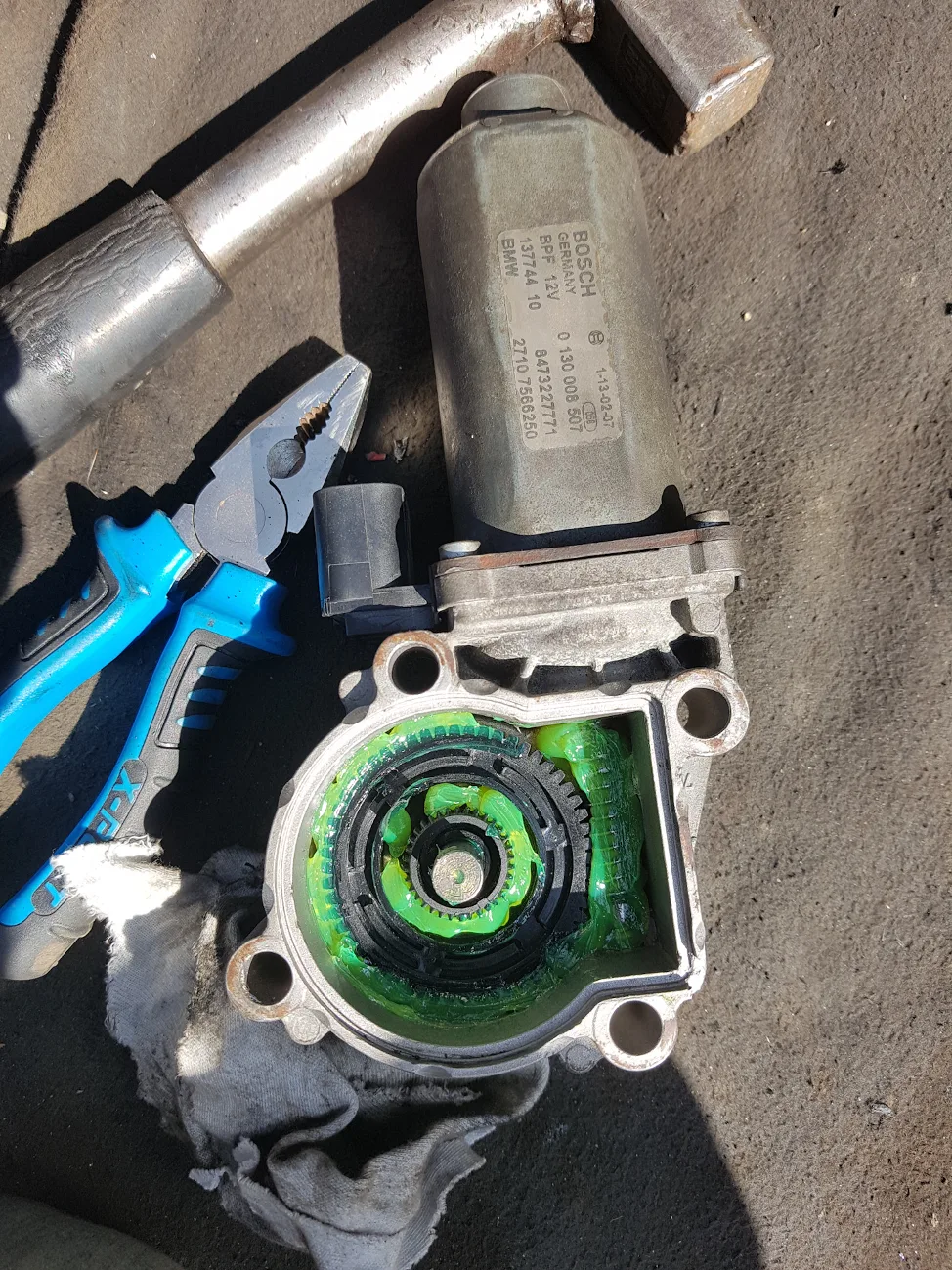

Перед сборкой корпус, червяк и посадочные места очищают, ставят новую шестерню и закладывают свежую смазку. Смазки должно быть достаточно, но без лишнего комка, который будет мешать вращению. После установки актуатора на раздатку обязательно выполняют адаптацию и сброс ошибок через диагностическую программу.

После сборки нужно проверить, ушла ли ошибка 4x4, нет ли рывков при разгоне и корректно ли подключается передний привод. Если после замены шестерни ошибка возвращается, проверьте масло в раздатке, состояние разъемов, датчик Холла, щетки и саму раздаточную коробку. Наличие стружки в масле - повод снимать и дефектовать раздатку, а не ограничиваться ремкомплектом сервопривода.

По симптомам износ шестерни легко спутать с другими неисправностями полного привода. На панели может гореть 4x4, ABS, DSC или Brake, машина может хуже выезжать из снега, дергаться при резком разгоне, не отключать передний привод или наоборот не подключать его вовремя. Поэтому перед покупкой ремкомплекта важно считать ошибки диагностикой и понять, что проблема действительно связана с сервоприводом.

Шестерня в сервоприводе сделана из пластика не случайно: она принимает ударную нагрузку и часто страдает раньше дорогих узлов раздаточной коробки. Но если причина нагрузки не устранена, новая шестерня тоже долго не проживет. После ремонта стоит заменить масло в раздатке, если срок обслуживания неизвестен, и выполнить сброс адаптаций. На BMW это не формальность, а часть нормального ремонта полного привода.

При разборе актуатора обращайте внимание на три вещи: состояние зубьев, чистоту датчика Холла и ход червячной передачи. Если зубья срезаны локально, а корпус полон старой густой смазки, проблема могла развиваться давно. Если шестерня почти целая, но ошибки есть, тогда нужно внимательнее смотреть электрическую часть: разъемы, щетки, коллектор и датчик положения.

После установки сервопривода нельзя сразу считать ремонт завершенным по одному исчезнувшему значку. Сделайте короткую поездку, проверьте разгон, движение на малой скорости и повторный запуск автомобиля. Ошибка может вернуться после адаптации или при первом активном подключении полного привода.

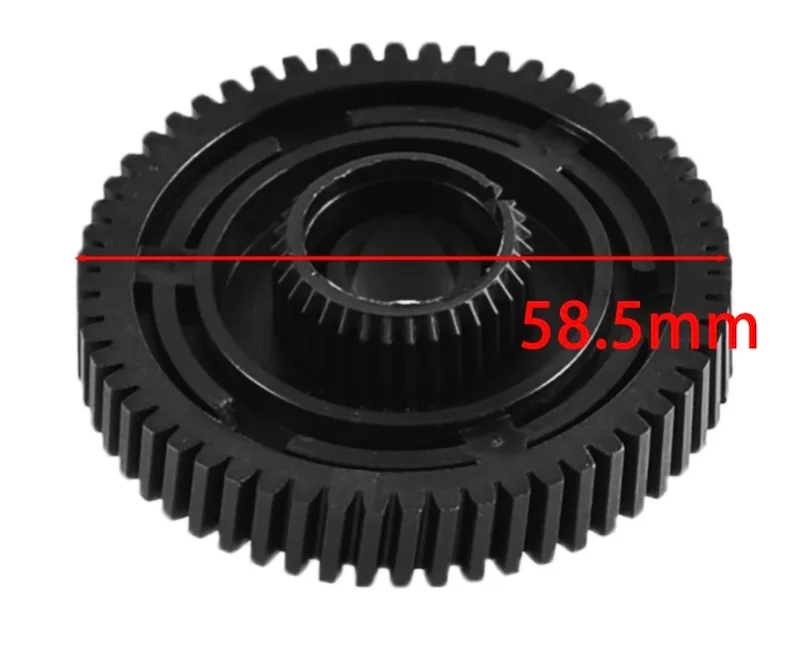

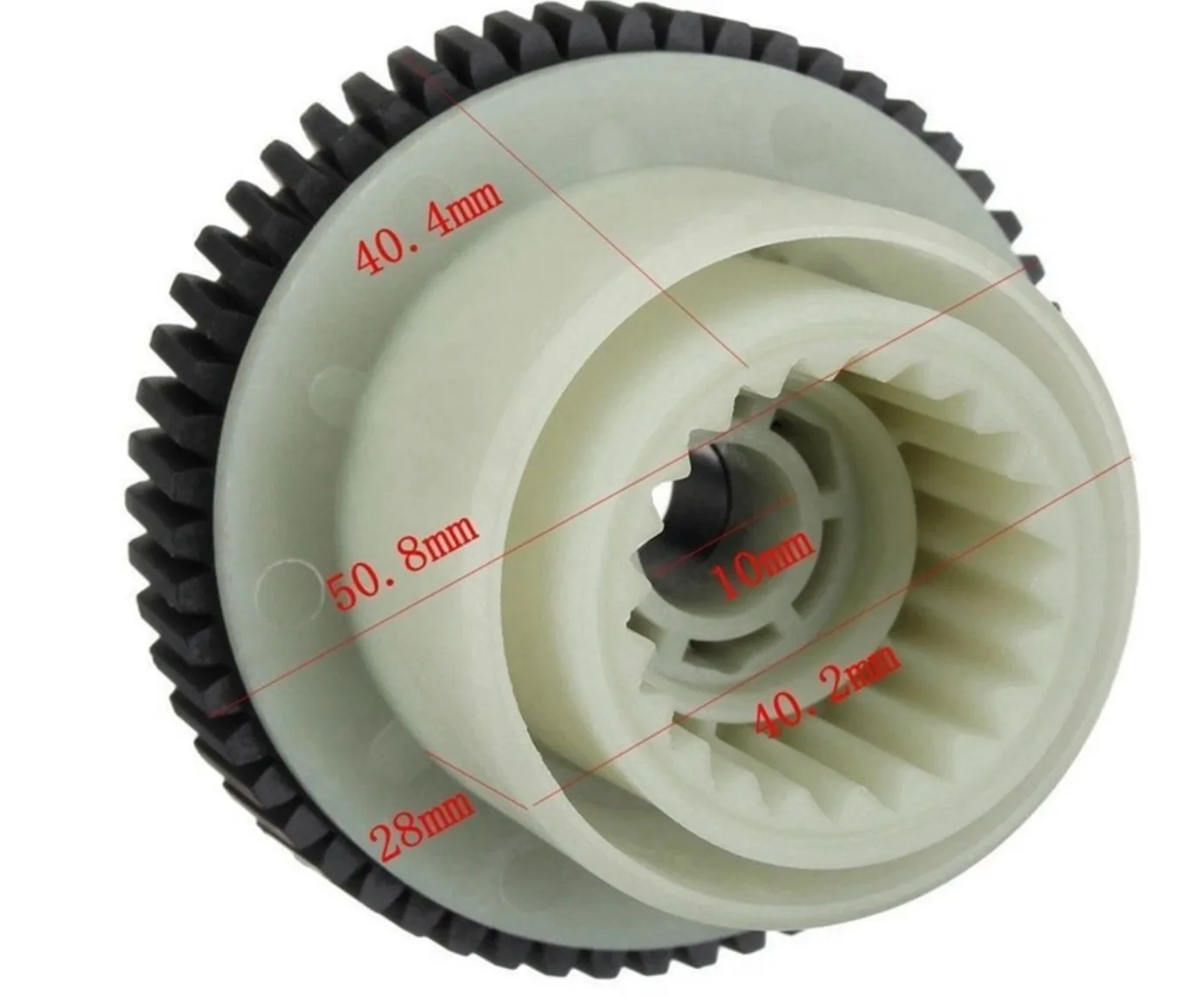

Что заказать: ремкомплект сервопривода раздатки BMW с шестерней для актуатора, подходящей под конкретное исполнение. Для подбора пришлите VIN, модель BMW и фото старой шестерни или сервопривода. АвтоКит77 поможет сверить деталь перед заказом, чтобы ремонт ошибки 4x4 не превратился в повторный разбор.
